Отопление, вентиляция и кондиционирование воздуха
/
КОНДИЦИОНЕР
/ Компоненты и расположение компонентов
| ИНДЕКС МЕСТОПОЛОЖЕНИЯ КОМПОНЕНТЫ |
Моторного отсека

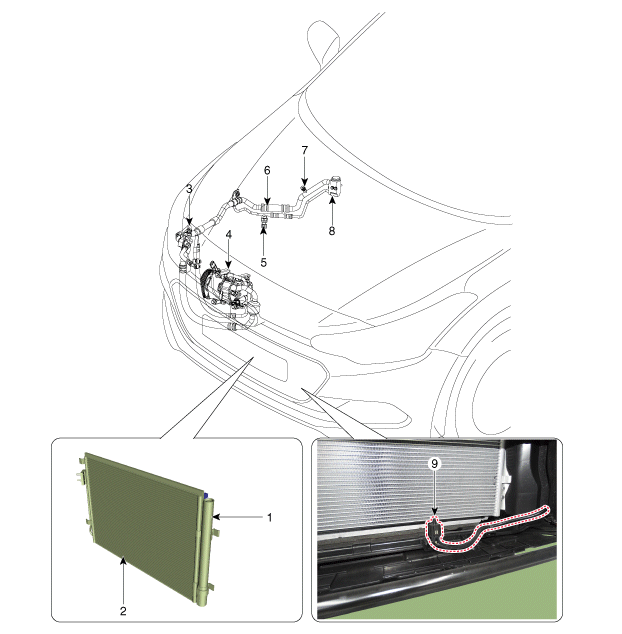

| [Каппа Двигатель] |
|
1. Ресивер-осушитель
2. Конденсатор 3. Сервисный порт (высокое давление) 4. Компрессор 5. Датчик давления кондиционера (APT) |
6. Сборка всасывающей трубы
и жидкость
7. Сервисный порт (низкое давление) 8. Расширительный клапан 9. Датчик температуры окружающей среды |

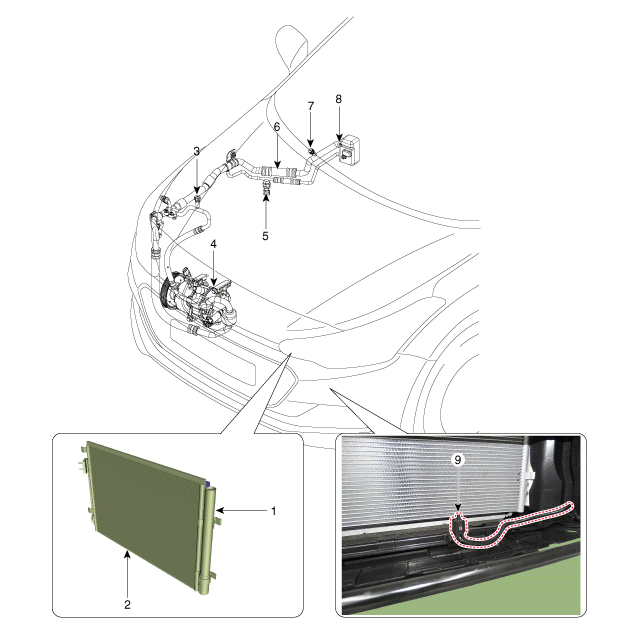

| [Двигатель U2] |
|
1. Ресивер-осушитель
2. Конденсатор 3. Сервисный порт (высокое давление) 4. Компрессор 5. Датчик давления кондиционера (APT) |
6. Сборка всасывающей трубы
и жидкость
7. Сервисный порт (низкое давление) 8. Расширительный клапан 9. Датчик температуры окружающей среды |

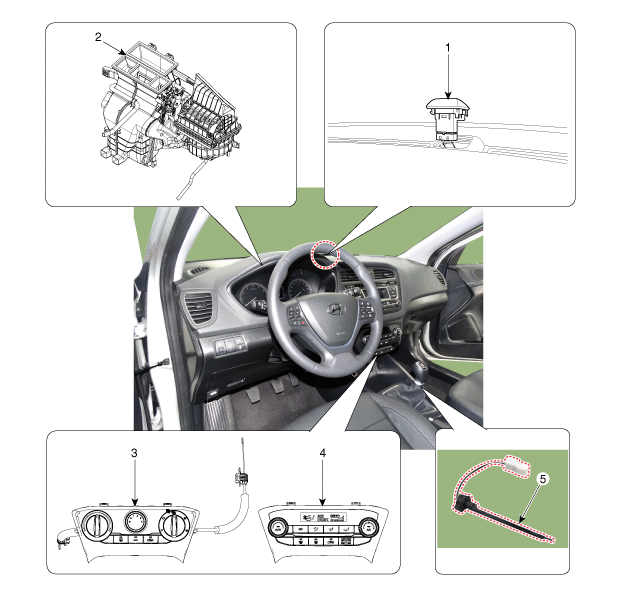

[Интерьер]
|
1. Фотодатчик
2. Отопительно-обдувной агрегат 3. Блок управления отоплением и кондиционированием (ручной) |
4. Блок управления отоплением
и кондиционер (FATC)
5. Датчик температуры испарителя |
