Hyundai i-20 (GB) 2014-2023 Автосервис Руководство: Комплектующие и Расположение Комплектующих
Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля
/
Кузовные работы (внутри и снаружи)
/
Подушка против столкновений
/ Компоненты и расположение компонентов

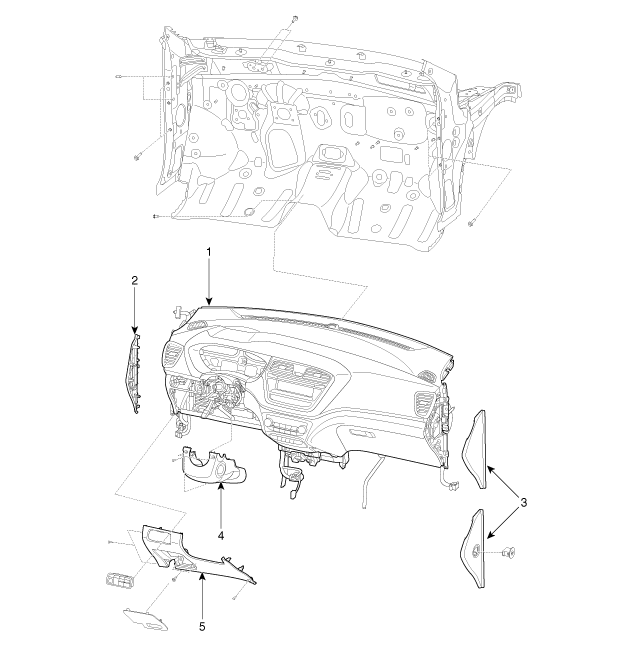

| Компоненты (1) |
|
1. Таблица
основная плата
2. Боковая крышка приборной панели [G] 3. Боковая отделка приборной панели [D] |
4. Покрытие
нижняя рулевая колонка
5. Нижняя панель приборной панели |

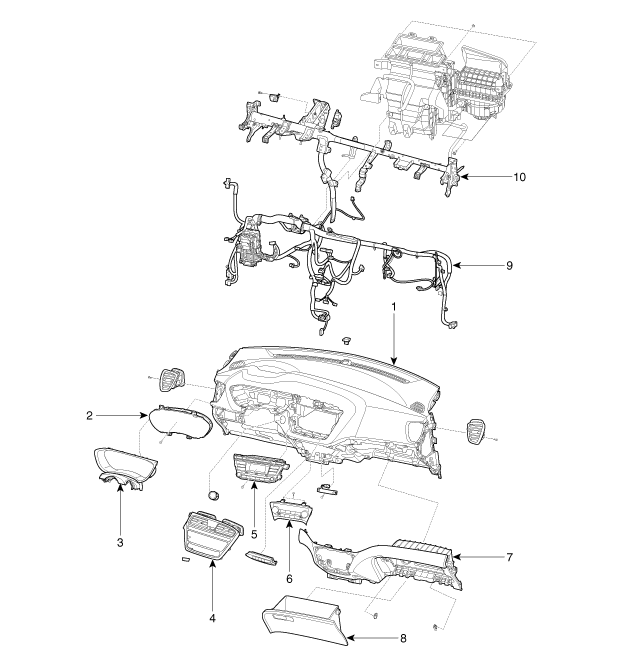

| КОМПОНЕНТЫ (2) |
|
1. Основная панель
2. Панель управления 3. Передняя панель комбинации приборов 4. Центральный нижний лоток приборной панели 5.Аудио |
6. Управление отоплением
7. Центральная панель приборной панели 8. Перчаточный ящик 9. Тентовая рейка 10. Главный жгут проводов приборной панели |
Компоненты передней панели комбинации приборов и их расположение
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ
1. Передняя панель блока
инструменты
...
