Hyundai i-20 (GB) 2014-2023 Руководство по обслуживанию и ремонту: Процедуры ремонта рулевой колонки и вала

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / рулевая система / Электроусилитель руля / Процедуры ремонта рулевой колонки и вала

ДЕПОЗИТ
1.
Отсоедините отрицательный кабель аккумулятора от аккумулятора, затем подождите. не менее 30 секунд.
2.
Поверните руль так, чтобы передние колеса были обращены вперед.
3.
Ослабьте болты с шестигранной головкой, расположенные с обеих сторон рулевого колеса.
Момент затяжки:
7,8 ~ 10,8 Н·м (0,8 ~ 1,1 кгс·м, 5,8 ~ 7,9 фунт-фут)

4.
Снимите зажим проводки (В) и отсоедините разъем. рог (А).

•
Снятый модуль подушки безопасности следует хранить в чистом, сухом месте с амбушюром наверх.
5.
Правильно ослабьте болт замка рулевого колеса.
Отделите рулевое колесо с помощью SST (09561-11001).
Момент затяжки:
39,2 ~ 49,0 Нм (4,0 ~ 5,0 кгс·м, 28,9 ~ 36,2 фунт-фут)

6.
Полностью ослабьте болт замка рулевого колеса, снимите колесо.
7.
Снимите кожух рулевой колонки после ослабления винты.

8.
Отсоедините поворотный переключатель и разъем звукового сигнала, затем снимите поворотный переключатель.

•
Во время установки процедура регулировки нейтрали необходимо выполнить ручное управление поворотным переключателем.
(1)
Активируйте автоматическую блокировку в положении «6 часов» и включите по часовой стрелке 2 оборота.

(2)
Активируйте автоматическую блокировку в положении «6 часов» и включите против часовой стрелки на 2 оборота.

9.
Снимите нижнюю крышку приборной панели.
(Обратитесь к группе «Кузов» — «Приборная панель»)
10.
Отсоедините разъем ЭБУ.

11.
Отсоедините разъем многофункционального переключателя.

12.
Снимите зажим проводки.

13.
Ослабьте болт универсального шарнира (А), а затем отсоедините универсальный шарнир.
Момент затяжки:
32,4 ~ 37,3 Н·м (3,3 ~ 3,8 кгс·м, 23,9 ~ 27,5 фунт-фут)

•
Заблокируйте рулевое колесо в положении прямолинейного движения, чтобы предотвратить повреждение внутренний трос цилиндрической пружины при обращении колесо.
•
Не используйте болт повторно.
14.
Ослабьте крепежный болт и гайку, затем снимите колонку. управления.
Момент затяжки
Гайка (A): 25,0 ~ 29,4 Н·м (2,5 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)
Болт (B): 44,1 ~ 49,0 Н·м (4,5 ~ 5,0 кгс·м, 32,5 ~ 36,2 фунт-фут)

РАЗБОРКА
Набор замков
1.
Сделайте шилом канавку на головке специального болта (А).

2.
Ослабьте болт с помощью отвертки, затем снимите все замок рулевой колонки в сборе.
3.
Для повторной сборки выполните процедуру, обратную разборке.
КАРДАН В СБОРЕ
1.
Ослабьте болт (А) и затем отсоедините карданный вал от стойки. управления.
Момент затяжки:
32,4 ~ 37,3 Н·м (3,3 ~ 3,8 кгс·м, 23,9 ~ 27,5 фунт-фут)

•
Не используйте болт повторно.
2.
Для повторной сборки выполните процедуру, обратную разборке.
Контроль
1.
Убедитесь, что рулевая колонка не повреждена и не деформирована.
2.
Убедитесь, что рулевая колонка не повреждена и не деформирована.
3.
Убедитесь, что уплотнительный подшипник не изношен и не поврежден.
4.
Убедитесь, что кронштейн наклона не поврежден и не треснут.
5.
Проверьте, хорошо ли работает замок в сборе, и замените его. если необходимо.
СРЕДСТВО
1.
Для установки выполните процедуру, обратную снятию.
2.
Выполните «Распознавание типа EPS».
3.
Выполните «Калибровку ASP».
Процедура с использованием диагностического прибора
1.
Подключите диагностический прибор к разъему самодиагностики (16 штифтов) под защитной прокладкой сбоку сиденья водителя, затем включите зажигание, чтобы активировать диагностический прибор.
2.
В меню выбора типа транспортного средства GDS выберите «Тип транспортного средства». и "EPS", затем нажмите "ОК".
3.

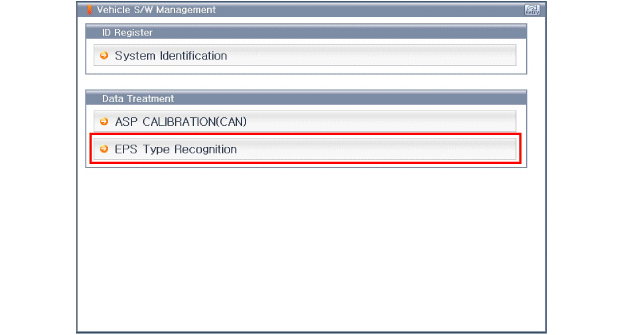

Выполните «Распознавание типа EPS».

4.
Выполните тест в соответствии с инструкцией на экране.

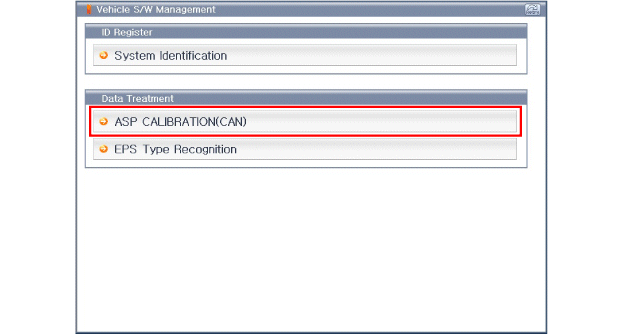

5.
Выполните «Калибровку ASP».
