Hyundai Genesis: Система контроля давления в шинах / Процедуры ремонта приемника TPMS
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Подвесная система
/
Система контроля давления в шинах
/ Процедуры ремонта приемника TPMS
| Замена |
| 1. |
Отсоедините отрицательный (-) кабель аккумуляторной батареи.
|
| 2. |
Снимите аварийную подушку.
(Обратитесь к разделу «Тело» — «Аварийная площадка»)
|
| 3. |
Снимите разъем.
|
| 4. |
Снимите кронштейн (В) и ресивер (С), ослабив гайку (А).
|
| 5. |
Установите в порядке, обратном снятию.
|
| 6. |
Снова подключите аккумулятор, а затем включите зажигание.
|
| 7. |
Замените приемник, а затем выполните процесс обучения с помощью диагностического прибора (GDS).
|
| Диагностическая процедура с использованием диагностического прибора |
В следующем разделе описывается, как диагностировать неисправности с помощью диагностического прибора.
| 1. |
Подсоедините диагностический прибор к самодиагностике.
разъем (16-контактный) под защитной накладкой со стороны сиденья водителя,
а затем включите зажигание, чтобы активировать диагностический прибор.
|
| 2. |
В меню выбора типа транспортного средства GDS выберите «Тип транспортного средства» и «Система TPMS», а затем выберите «ОК».
|

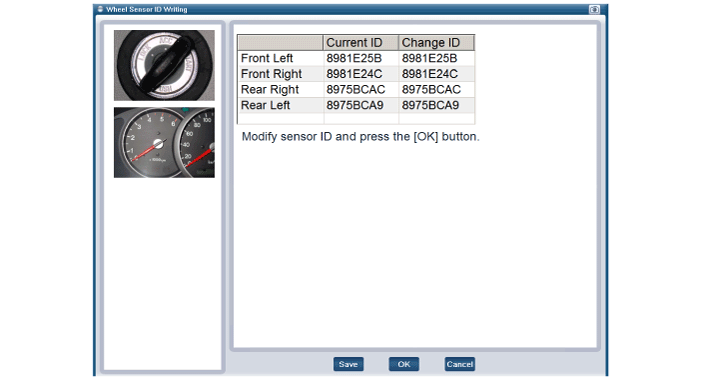

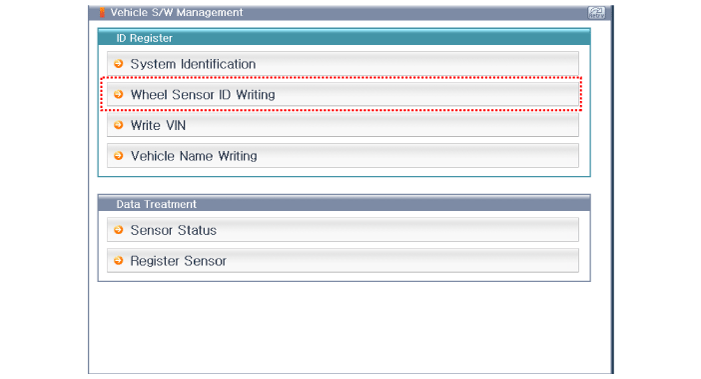

[Запись идентификатора датчика колеса (беспроводная связь)]

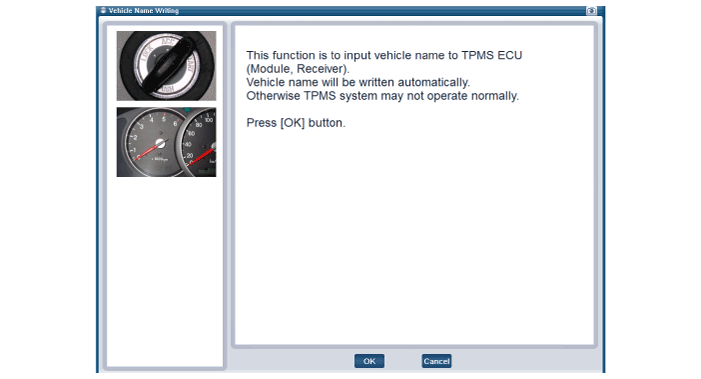

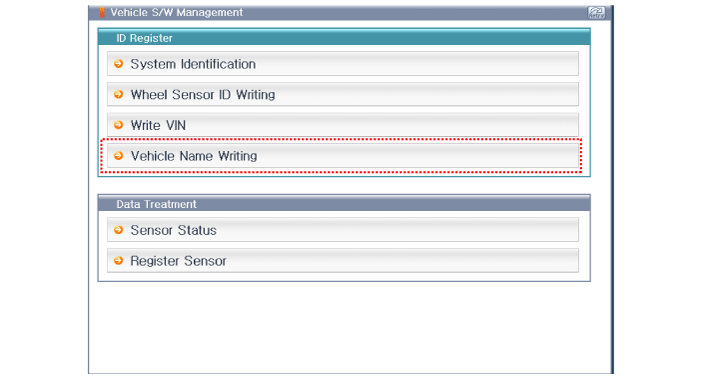

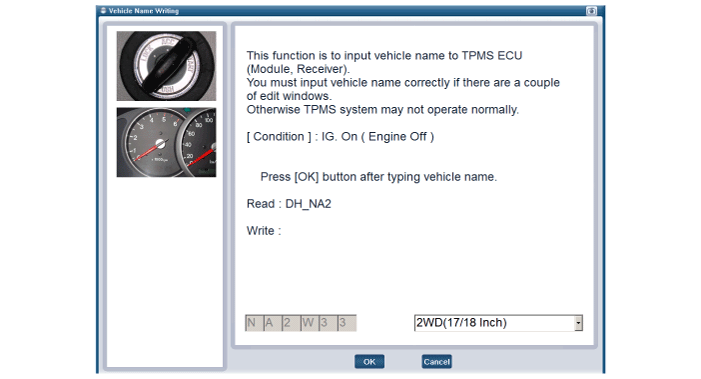

[Написание названия автомобиля]

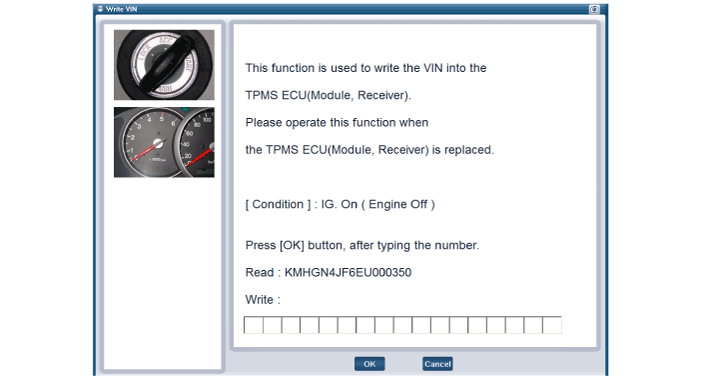

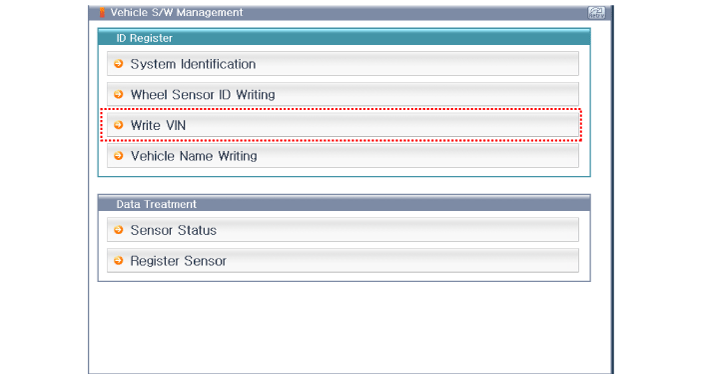

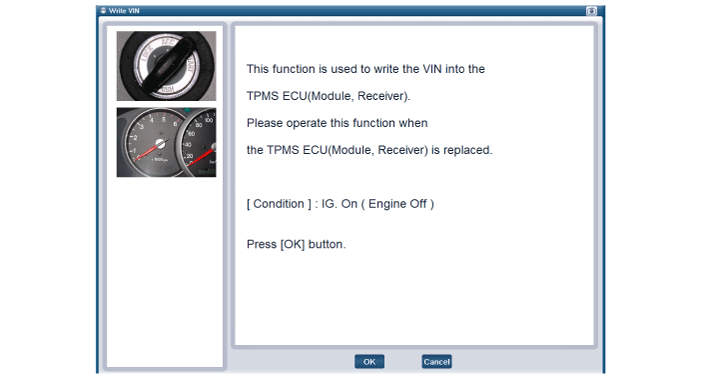

[Ввод ВИН-кода]
Принципиальные схемы приемника TPMS
Принципиальная электрическая схема
1.
Принципиальная электрическая схема
2.
Клеммы разъема приемника.
3.
Функция разъема приемника.
Нет Описание функции1BatteryVBAT2IG ONBattery к IG ON3CAN_HighCAN_High4CAN_Lo ...
