Hyundai Genesis: Процедуры ремонта электронного модуля тормозной системы/стоп-сигнала
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Тормозная система
/
Тормозная система
/ Процедуры ремонта электронного модуля стоп-сигнала
| осмотр |
1. Проверка предохранителей
Установите контрольный предохранитель на часть плавкого предохранителя выключателя и предохранителя реле, чтобы убедиться в нормальном соединении.
2. Проверка разъема каждой частью
Проверьте, не поврежден ли каждый разъем, нет ли перенапряжения на клеммах или неполного соединения.
[Распределительная коробка машинного отделения]
[Электронный модуль стоп-сигнала]
[Модуль управления ABS/VDC]
3. Осмотрите цепь стоп-сигнала.
Подсоедините щуп к каждому контактному проводу и проверьте осциллограмму сигнала.
[Вход/выход переключателя стоп-сигнала]
[Ввод/вывод электронного модуля стоп-сигналов]

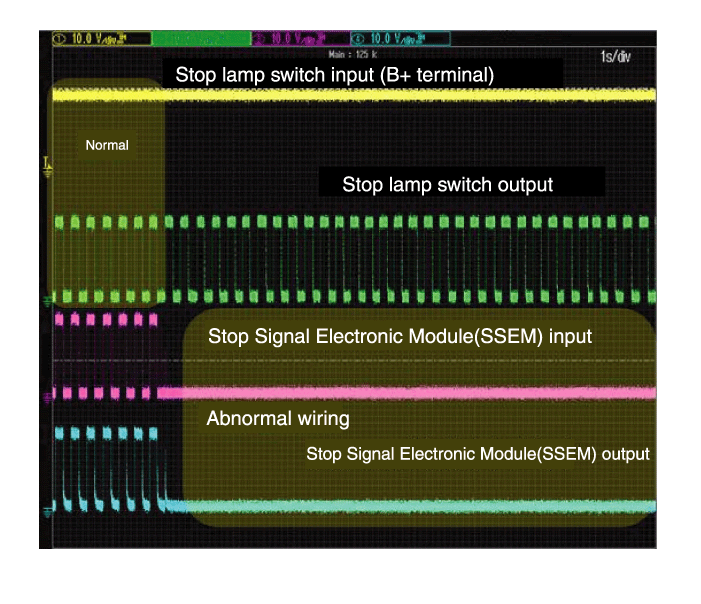

[Экран формы сигнала осциллографа]
| Удаление |
| 1. |
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
|
| 2. |
Снимите блок AVN.
(См. Электрическая система кузова — «Система AVN»)
(См. Электрическую систему кузова — «Система AVN премиум-класса»)
|
| 3. |
Снимите перчаточный ящик.
(См. Кузов — «Перчаточный ящик»)
|
| 4. |
Отсоедините разъем электронного модуля стоп-сигнала (А).
|
| 5. |
Снимите зажим (В), а затем снимите электронный модуль стоп-сигнала.
|
| 6. |
Для установки выполните процедуру удаления в обратном порядке.
|
Принципиальные схемы электронного модуля стоп-сигнала
Схема системы
Терминал Функция
Описание1Заземление 2Сигнал HAC/DBC (активный низкий уровень)3Сигнал ESS (активный низкий уровень)4Стоп-сигнал5Выключатель стоп-сигналов6ЭБУ/ SMK7Сигнал ESS (активный высокий уровень)8Аккумулятор
...
