Hyundai Genesis: Стекло заднего стекла / Процедуры ремонта

Удаление

• Наденьте перчатки, чтобы не поранить руки.

• Используйте чехлы для сидений, чтобы не повредить поверхности.

1.	Снимите боковой молдинг крыши. (См. Боковые молдинги кузова — «Боковые молдинги крыши»)

2.	Снимите заднюю отделку лотка для пакетов. (См. Отделка салона — «Облицовка заднего лотка»)

3.	Снимите заднюю шторку. (См. Электрическая система кузова — «Задняя шторка»)

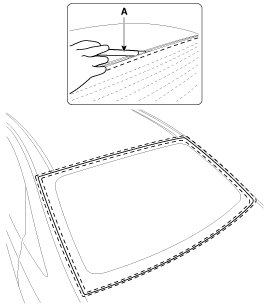

4.	Нанесите WD-40 на внешние края заднего стекла.

5.	Вырежьте клей с помощью резака (A). • Используйте резак с лезвием длиной от 20 до 30 см.

6.	Отрежьте герметик на краю (B), потянув струну (A) влево и вправо. • Наденьте перчатки, чтобы защитить руки. • При работе с проводами может возникнуть нагрев. Будьте осторожны, чтобы не обжечь руки. • Будьте осторожны, чтобы не отсоединить провод пианино.

7.	Вставьте рояльную проволоку (А) через угол ветрового стекла и вставьте проволочные зажимы в оба конца проволоки.

8.	Отрежьте герметик на (A-A), (B-B), (C-C), потянув струну (A) влево и вправо. • Наденьте перчатки, чтобы защитить руки. • При работе с проводами может возникнуть нагрев. Будьте осторожны, чтобы не обжечь руки. • Будьте осторожны, чтобы не отсоединить провод пианино.

9.	Осторожно снимите заднее стекло (А). • При снятии и установке стекла заднего стекла необходим помощник.

Монтаж

1.	С помощью ножа (А) удалите остатки герметика (В) с панели кузова. • Наденьте перчатки, чтобы защитить руки.

2.	С помощью ножа (А) удалите остатки герметика (В) со стекла заднего стекла. • Наденьте перчатки, чтобы защитить руки.

3.

Нанесите грунтовку для кузова на склеиваемую поверхность панели кузова. • Будьте осторожны, не прикасайтесь к поверхности, покрытой грунтовкой. потому что прикосновение к нему может привести к утечке воды после установки ветровое стекло. • Не наносите грунтовку для кузова на стекло. • Удалите посторонние предметы с поверхности, покрытой грунтовкой. • Нанесите герметик в течение 5 минут после нанесения грунтовки.

4.

Нанесите грунтовку для стекол на внешний край заднего стекла. • Будьте осторожны, не прикасайтесь к поверхности, покрытой грунтовкой. потому что прикосновение к нему может привести к утечке воды после установки ветровое стекло. • Не наносите грунтовку для кузова на стекло. • Удалите посторонние предметы с поверхности, покрытой грунтовкой. • Нанесите герметик в течение 5 минут после нанесения грунтовки.

5.	Прикрепите молдинг заднего стекла (А) к стеклу заднего стекла (В) и снимите разделительную бумагу с молдинга.

6.	С помощью пистолета для герметика нанесите герметик (В) на край заднего стекла (А). Ширина валика герметика Высота: 12 мм (0,4724 дюйма) Ширина: 8 мм (0,3150 дюйма)

7.

С помощью держателя стекла (А) отрегулируйте заднее стекло (В) совместите установочные метки (C) на корпусе и слегка нажмите на ветровое стекло, чтобы края полностью прилегали к склеиваемой поверхности тела • При установке стекла заднего стекла (B) убедитесь, что выступающая часть (D) на обратной стороне стекла в паз на каркас кузова.

8.

Чтобы убедиться, что нанесенный герметик полностью затвердел, оставьте автомобиль на ровной поверхности не менее чем на 3–4 часа после установка заднего стекла. • Если управление автомобилем неизбежно, двигайтесь на малой скорости не менее 8 часов. • Посоветуйте водителю избегать агрессивного вождения или движения по неровной дороге в течение 2-3 дней после установки заднего стекла.

9.	Проведите тест на утечку. • Проверка герметичности должна проводиться не менее чем через 4 часа после завершения установки стекла заднего стекла. • Не распыляйте воду под высоким давлением непосредственно на область соединения.

10.	В случае протечки воды нанесите герметик на место протечки воды.

11.	Установите заднюю шторку. (См. Электрическая система кузова — «Задняя шторка»)

12.	Установите заднюю обшивку лотка для пакетов. (См. Отделка салона — «Облицовка заднего лотка»)

13.	Установите боковой молдинг крыши. (См. Боковые молдинги кузова — «Боковые молдинги крыши»)

Компоненты и расположение компонентов

Компоненты 1. Стекло заднего стекла ...
