Hyundai Genesis: Процедуры ремонта заднего сиденья / заднего сиденья в сборе

Замена

[Подушка заднего сиденья в сборе]

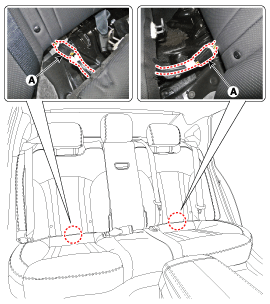

1.	Снимите подушку заднего сиденья в сборе (А), потянув ее вверх. Момент затяжки : 19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)

2.	Отсоедините разъем удлинителя подушки заднего сиденья (А).

3.	Установите в порядке, обратном снятию. • Убедитесь, что разъем подключен правильно.

[Спинка заднего сиденья в сборе]

1.	Снимите подушку заднего сиденья в сборе. (См. Заднее сиденье — «Заднее сиденье в сборе»)

2.	Ослабив крепежные болты, снимите спинку заднего сиденья в сборе (А), потянув ее вверх. ? Удаление крюка, расположенного на внешней стороне - Освободите крючок, надавив на переднюю (A) и заднюю (B) канавки, пока не услышите щелчок с помощью шила или булавки.

3.	Ослабив крепежные болты, снимите спинку заднего сиденья в сборе (А), потянув ее вверх. Момент затяжки : 19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)

4.	Отсоедините разъем удлинителя спинки заднего сиденья (А) и разъем подушки безопасности (В). [левый] [Правый]

5.	Установите в порядке, обратном снятию. • Убедитесь, что разъем подключен правильно.
