Hyundai Genesis: Процедуры ремонта внутренней отделки / отделки задней стойки

Замена

• Наденьте перчатки, чтобы не поранить руки.

• При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. • При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность. • Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Аккуратно снимите боковой уплотнитель кузова задней двери.

2.

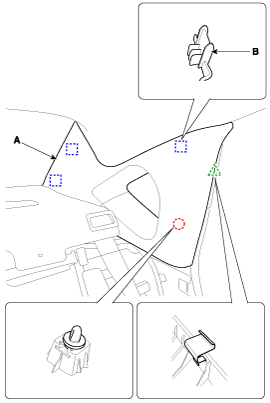

Снимите облицовку задней стойки (А), нажав на край зажима (В) с помощью подходящего инструмента. • Заменяйте зажим (В) новым при каждой замене облицовки задней стойки. • При снятии облицовки задней стойки будьте осторожны, чтобы не повредить обшивка задней стойки и фиксаторы, специально предназначенные для правильного развертывание подушки безопасности. • При принудительном снятии обшивки задней стойки кузовная панель и обшивка задней стойки повреждаются.

3.	Установите в порядке, обратном снятию. • Замените поврежденные клипсы.

Компоненты отделки задней стойки и их расположение

Расположение компонента 1. Облицовка задней стойки ...

Компоненты отделки задней колесной арки и их расположение

Расположение компонента 1. Облицовка задней колесной арки ...
