Hyundai Genesis: Процедуры ремонта Crash Pad / Main Crash Pad в сборе

Замена

• Наденьте перчатки, чтобы не поранить руки.

• При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. • При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность. • Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите облицовку передней стойки. (См. Отделка салона — «Отделка передней стойки»)

3.	Снимите боковую отделку капота. (См. Отделка салона — «Боковая отделка капота»)

4.	Снимите головное устройство AVN. (См. Электрическая система кузова — «Головное устройство AVN»)

5.	Снимите комбинацию приборов. (См. Электрическая система кузова — «Комбинация приборов»)

6.	Снимите боковую декоративную накладку в сборе [RH]. (См. Crash Pad - «Боковая отделка Crash Pad в сборе [правая]»)

7.	Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)

8.	Снимите блок многофункционального переключателя. (См. Электрическая система кузова — «Многофункциональный переключатель»)

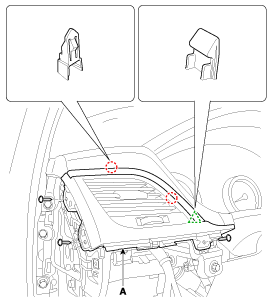

9.	Ослабив крепежные винты, снимите боковую декоративную накладку в сборе [LH] (A).

10.	Отсоедините разъем лампы безопасности (А).

11.	Отсоедините разъем центрального динамика (А). [левый] [Центр] [Правый]

12.	После ослабления крепежных болтов (А) и освобождения кнопки блокировки разъема подушки безопасности, снимите подушку безопасности пассажирского сиденья разъемы (В).

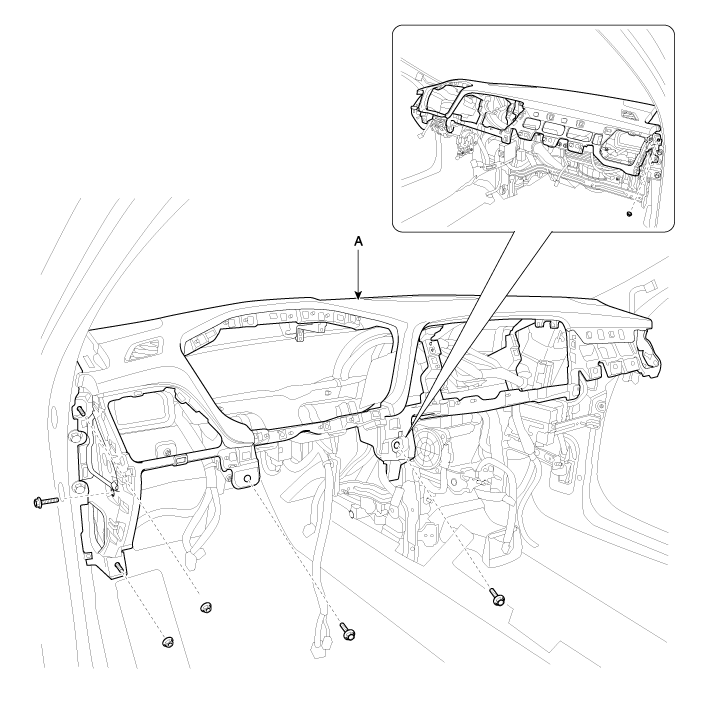

13.	Ослабив крепежные болты и гайки, снимите основную подушку безопасности в сборе (А).

14.

Установите в порядке, обратном снятию. • Убедитесь, что защитная накладка правильно установлена ​​на направляющие штифты. • Прежде чем затягивать болты, убедитесь, что жгуты проводов аварийной подушки не пережаты. • Убедитесь, что разъемы подключены правильно, а провод антенны подключен правильно. • Введите противоугонный код для радио, затем введите предустановленные радиостанции клиента. • Убедитесь, что каждый из компонентов сборки работает правильно. • Замените все поврежденные зажимы (или фиксаторы штифтового типа).

Основные компоненты аварийной площадки в сборе и расположение компонентов

Расположение компонента 1. Сборка главной подушки безопасности ...

Компоненты и расположение компонентов поперечной балки капота в сборе

Расположение компонента 1. Перекладина капота в сборе ...
