Hyundai Genesis: Процедуры ремонта переднего сиденья / каркаса переднего сиденья в сборе

Замена

• Наденьте перчатки, чтобы не поранить руки.

• При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. • При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность. • Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите заднюю крышку переднего сиденья. (См. раздел «Переднее сиденье» — «Задняя крышка переднего сиденья»).

2.	Снимите чехол подушки переднего сиденья. (См. Переднее сиденье — «Чехол подушки переднего сиденья»)

3.	Снимите крепежный болт (А).

4.	Отсоедините разъем (А).

5.	Ослабив крепежные болты, снимите модули удлинителя подушки переднего сиденья (В).

6.	Ослабив крепежные винты, снимите нижнюю крышку удлинителя подушки (А).

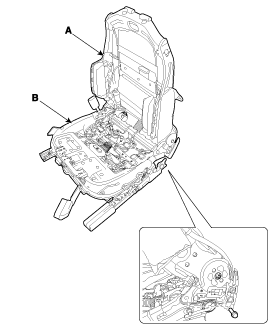

7.	Ослабив болты крепления, отсоедините переднее сиденье. задний каркас в сборе (A) от каркаса подушки переднего сиденья в сборе (B).

8.

Установите в порядке, обратном снятию. • Для сиденья, оборудованного боковой подушкой безопасности, снимите боковую подушку безопасности с рамы сиденья в сборе. (См. Система пассивной безопасности — «Модуль боковой подушки безопасности (SAB))». • Перед обслуживанием полностью ознакомьтесь с мерами предосторожности и процедурами обслуживания, относящимися к подушке безопасности. (См. Система пассивной безопасности — «Модуль боковой подушки безопасности (SAB))».

Компоненты рамы переднего сиденья в сборе и расположение компонентов

Расположение компонента 1. Каркас спинки переднего сиденья в сборе2. Сборка каркаса подушки переднего сиденья ...
