Hyundai Genesis: Процедуры ремонта переднего сиденья / чехла подушки переднего сиденья

Замена

• Наденьте перчатки, чтобы не поранить руки.

• При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. • При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность. • Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите переднее сиденье в сборе. (См. Переднее сиденье — «Переднее сиденье в сборе»)

2.	Снимите внешнюю крышку заднего щитка переднего сиденья. (См. Переднее сиденье — «Внешняя крышка щитка переднего сиденья»)

3.	Снимите внутреннюю крышку щитка переднего сиденья. (См. Переднее сиденье — «Внутренняя крышка экрана переднего сиденья»)

4.	Снимите защитную накладку боковой секции переднего сиденья (А) и подушку.

5.	Снимите воздуховод подушки сиденья с вентиляцией переднего сиденья (А).

6.	Снимите протектор (А) и отделите чехол подушки переднего сиденья от каркаса подушки переднего сиденья (В).

7.	Снимите чехол подушки переднего сиденья (А) с рамы подушки переднего сиденья.

8.	Удалив застежку-липучку (A) и зажимы-кольца (B) внутри обивки передней подушки, снимите обивку спинки сиденья (C). • Убедитесь, что проволочная вставка губки не смещена.

9.

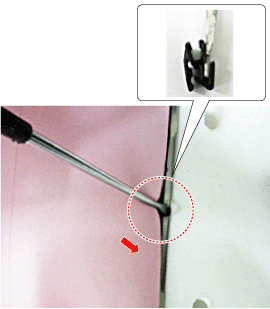

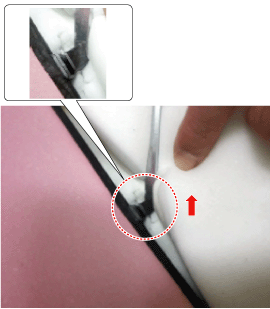

Установите в порядке, обратном снятию. • Убедитесь, что разъемы подключены полностью. • Во избежание образования складок убедитесь, что чехол (B) равномерно натянут, прежде чем подсоединять зажимы (A). • Замените кольцевые зажимы новыми с помощью специального инструмента (C) (09880-4F000). ?Как снять и установить клипсу чехла подушки переднего сиденья - Снимите зажим, вставив конец плоской отвертки в паз. - Прикрепите зажим, вставив конец плоской отвертки в паз.

Компоненты чехла подушки переднего сиденья и расположение компонентов

Расположение компонента 1. Чехол подушки переднего сиденья ...

Компоненты рамы переднего сиденья в сборе и расположение компонентов

Расположение компонента 1. Каркас спинки переднего сиденья в сборе2. Сборка каркаса подушки переднего сиденья ...
