Hyundai Genesis: процедуры ремонта раздаточной коробки / фланца переднего моста

Удаление

Будьте осторожны при обращении с раздаточной коробкой. Предотвращение повреждения ITA (интегрированного привода раздаточной коробки) 1) В случае перевозки раздаточной коробки • Соблюдайте осторожность при подъеме раздаточной коробки с транспортируя пакет, чтобы убедиться, что ITA не сталкивается с другая раздаточная коробка. • Соблюдайте осторожность, чтобы на ITA не ударил пол или конструкция. 2) В случае сборки трансмиссии • Соблюдайте осторожность, чтобы ITA не пострадала от контакта с коробкой передач, полом или конструкцией.

1.	Снимите раздаточную коробку с автомобиля. (См. Система полного привода (AWD) — «раздаточная коробка в сборе»)

2.	Вывернуть заливную пробку (А) и слить масло.

3.	Установите скользящий молоток на фланец (A).

4.	Вытяните фланец (А).

5.	Снимите радиальное уплотнительное кольцо (А).

Монтаж

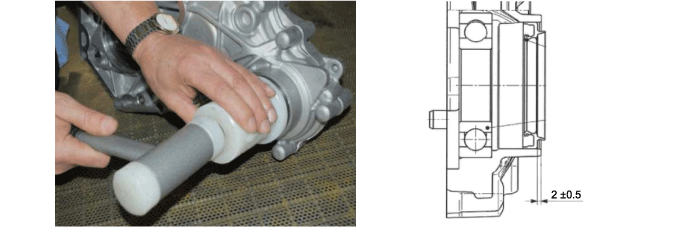

1.	Установите радиальное уплотнительное кольцо на инструмент для запрессовки.

2.	Постучите пластиковым кольцом по корпусу раздаточной коробки.

3.	Поместите стопорное кольцо в канавку фланца.

4.	Вставьте новый фланец (А) в раздаточную коробку легкими ударами пластикового молотка.

5.	Заполните маслом нижний край заливной пробки (установленной раздаточной коробки). Затяните свечу до 60 Нм (6,0 кгс·м, 43,4 фунт-фута). Тип масла: Шелл TF0870 • Замените прокладку перед повторной установкой заливной пробки.

6.	Установить раздаточную коробку на автомобиль. (См. Система полного привода (AWD) — «раздаточная коробка в сборе»)

7.	После установки запустите двигатель, а затем проверьте, нет ли утечек из раздаточной коробки.
