Hyundai Genesis: Напольная консоль / Напольная консоль в сборе Процедуры ремонта

Замена

• Наденьте перчатки, чтобы не поранить руки.

• При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. • При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность. • Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.

Снимите ручку переключения передач и пыльники (А), потянув их вертикально. • Будьте осторожны при снятии рукоятки рычага переключения передач, потому что, в отличие от некоторых моделей, ее поворот для снятия может привести к повреждению рукоятки рычага переключения передач. • Вставив ручку рычага переключения передач в рукоятку рычага переключения передач, нажмите на нее резиновым молотком (давление: 55±10 кгс). • Продолжайте нажимать на нее, пока линия установки на стержне не станет невидимой.

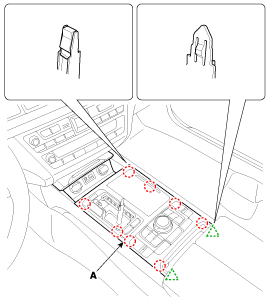

2.	С помощью отвертки или съемника снимите верхнюю крышку передней консоли (А).

3.	Отсоедините разъемы (А).

4.	С помощью отвертки или съемника снимите боковую крышку консоли (А). [левый] [Правый]

5.	Отсоедините главный разъем напольной консоли (А).

6.	Снимите подлокотник консоли (А).

7.	Снимите сервисную крышку подлокотника консоли (А).

8.	Отсоедините мультимедийные разъемы jcak (A).

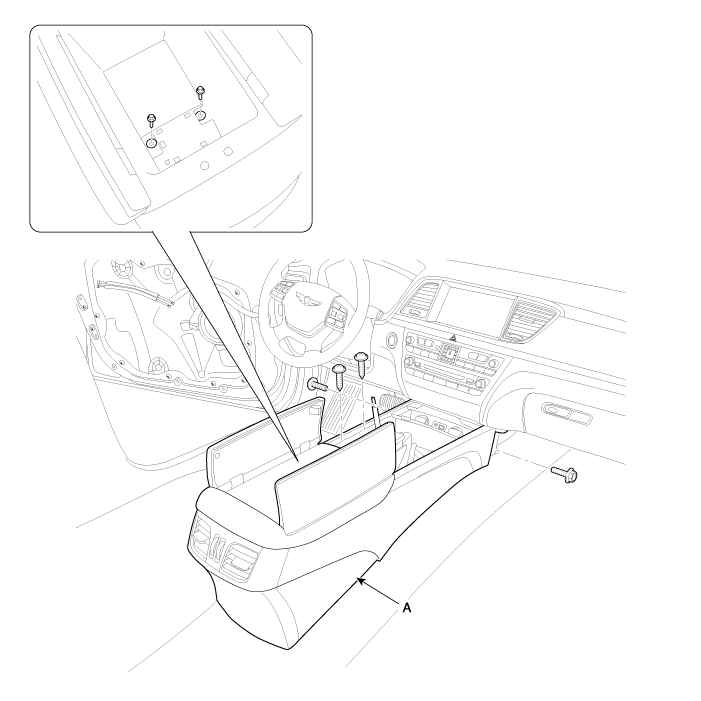

9.	Ослабив крепежные винты и болты, снимите напольную консоль в сборе (А).

10.	Установите в порядке, обратном снятию. • Убедитесь, что разъем подключен правильно. • Замените поврежденные клипсы.

Компоненты сборки напольной консоли и расположение компонентов

Расположение компонента 1. Сборка напольной консоли ...

Компоненты подлокотника консоли и расположение компонентов

Расположение компонента 1. Подлокотник передней консоли ...
