Hyundai Genesis: Процедуры ремонта системы ESC (электронного контроля устойчивости) / блока управления ESC

Удаление

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите блок предохранителей и реле моторного отсека (B) после снятия крышки (A).

3.	Отсоедините тормозные трубки (А) от HECU, отвернув гайки против часовой стрелки с помощью гаечного ключа. Момент затяжки : Порт колеса: 13,7 ~ 16,7 Н·м (1,4 ~ 1,7 кгс·м, 10,1 ~ 12,3 фунт-фут) Порт главного цилиндра: 18,6 ~ 22,6 Н·м (1,9 ~ 2,3 кгс·м, 13,7 ~ 16,6 фунт-фут)

4.	Отсоедините разъем блока управления ESC.

5.	Ослабьте болты кронштейна HECU, затем снимите HECU и кронштейн. Момент затяжки : 19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)

6.	Выверните болты, затем снимите кронштейн с HECU. 1. Никогда не пытайтесь разбирать HECU. 2. HECU необходимо транспортировать и хранить в. 3. Никогда не подвергайте HECU ударам.

Монтаж

1.	Установите в порядке, обратном снятию.

2.	Затяните крепежные болты и гайки HECU с указанным моментом.

3.	После установки прокачайте тормозную систему. (См. Тормозная система — «Прокачка тормозной системы»)

4.	Подключите GDS к разъему канала передачи данных, расположенному под приборной панелью.

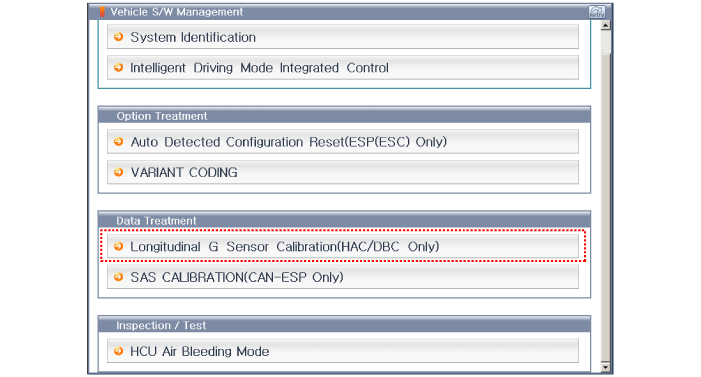

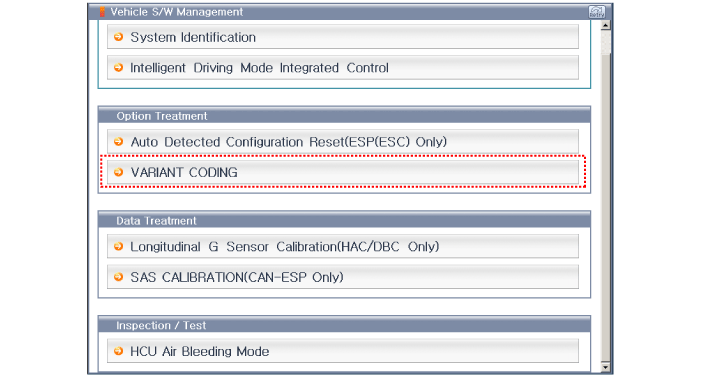

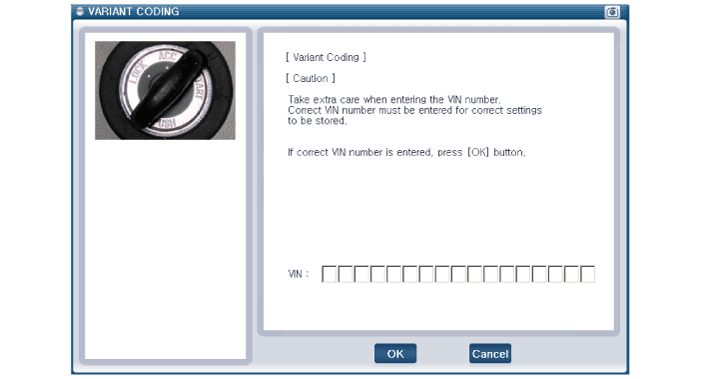

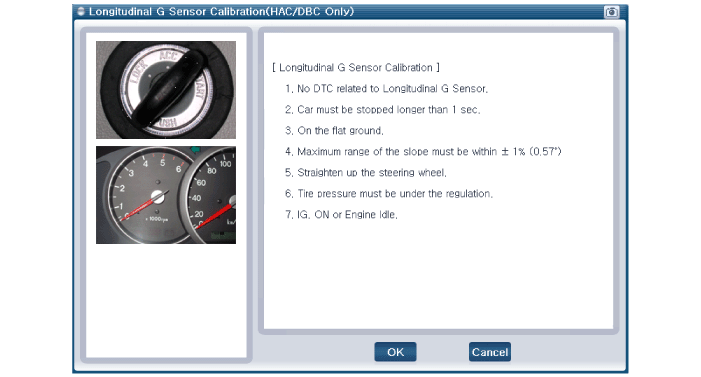

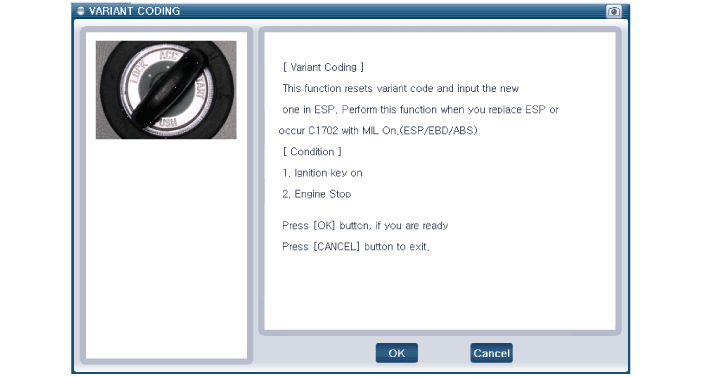

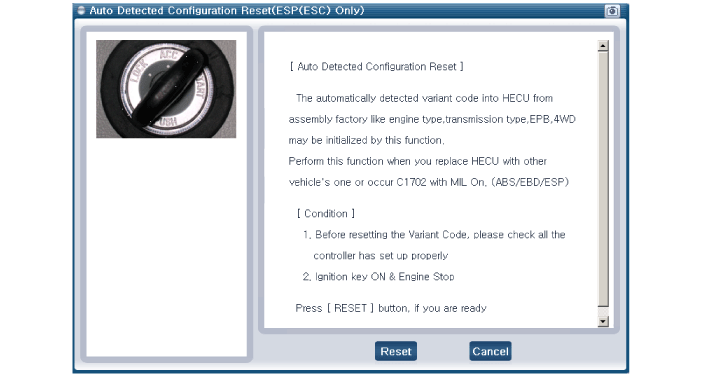

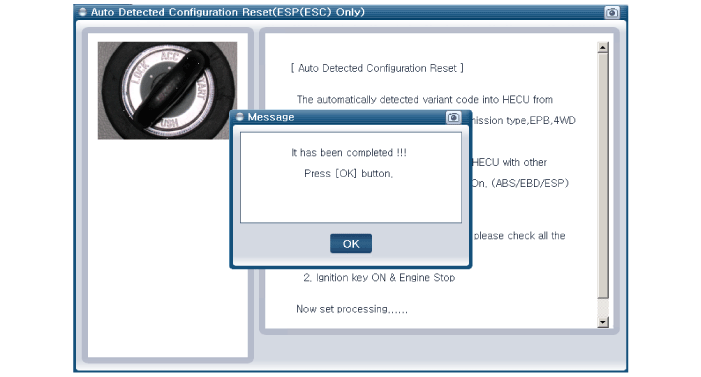

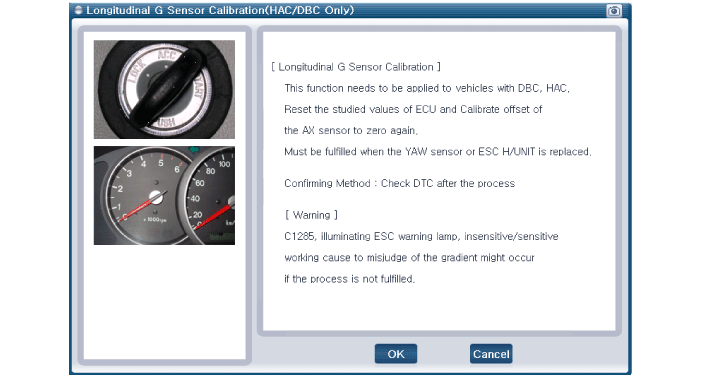

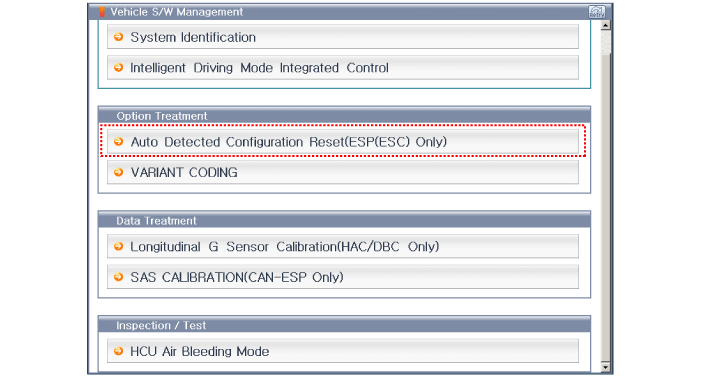

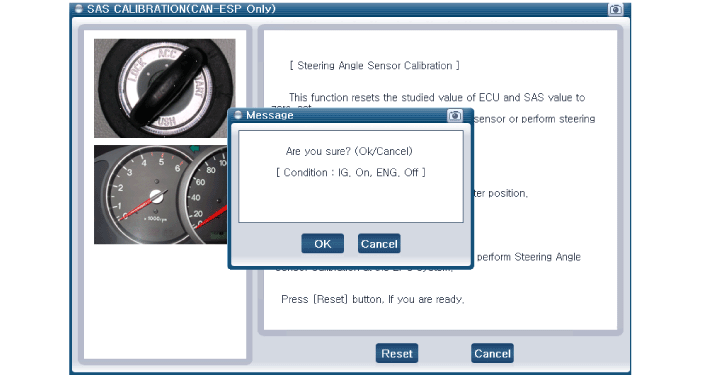

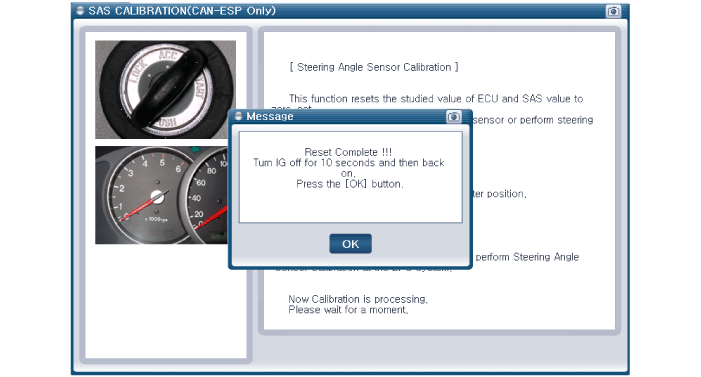

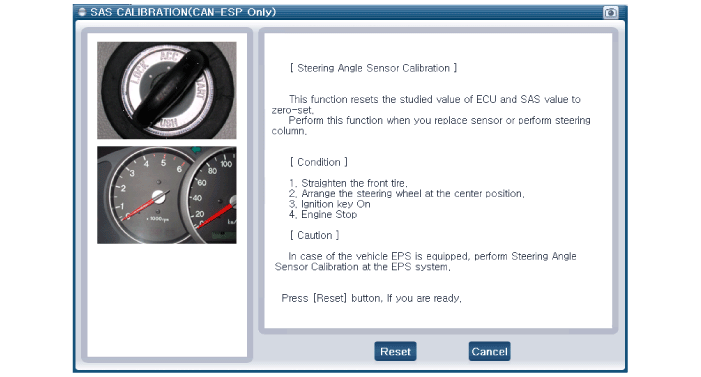

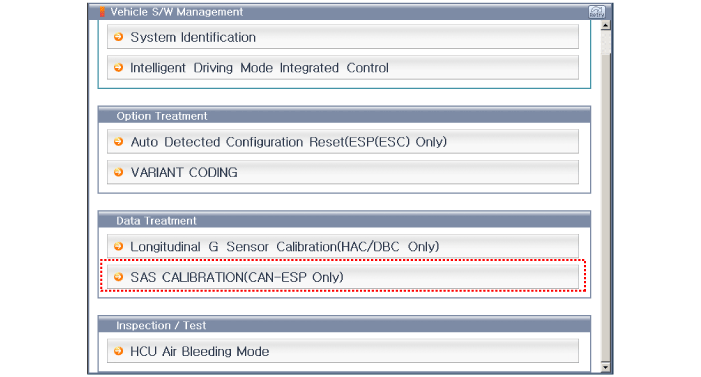

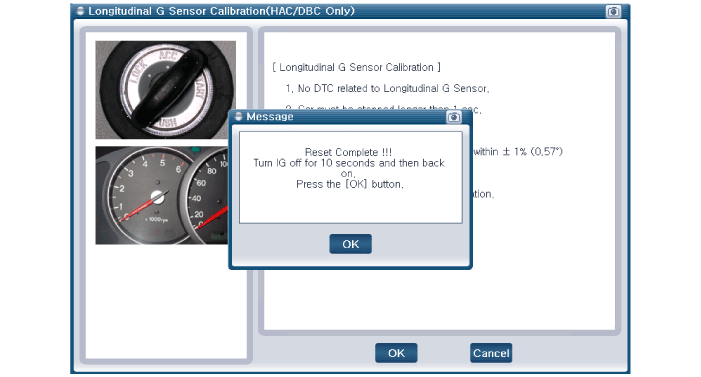

5.	Сделайте выбор и управляйте процессом в соответствии с инструкциями на экране GDS. [Автоматически обнаруженный сброс конфигурации] [ВАРИАНТ КОДИРОВАНИЯ] [ Калибровка датчика продольного ускорения] [КАЛИБРОВКА SAS]
