Hyundai Genesis: Процедуры ремонта системы ECS (электронного управления подвеской) / блока управления ECS

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Подвесная система / Система ECS (электронное управление подвеской) / Процедуры ремонта блока управления ECS

Замена

1.	Отсоедините клемму аккумулятора (-).

2.	Снимите боковую отделку багажника [RH]. (См. Кузов — «Отделка багажника»)

3.	Отсоедините разъем, а затем снимите блок управления ECS.

Монтаж

1.	Установка в порядке, обратном снятию.

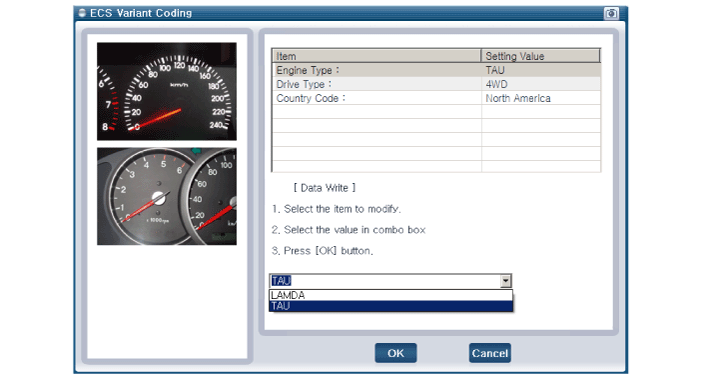

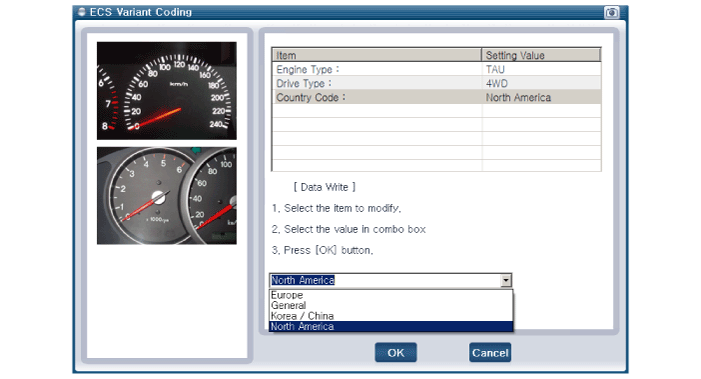

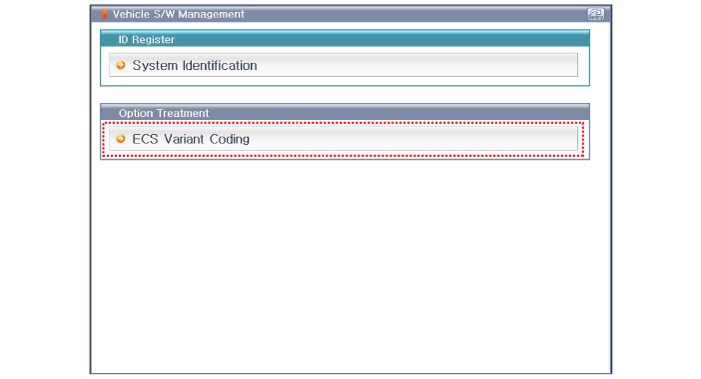

Выполните вариантное кодирование ESC.

(1)	Подключите GDS к разъему канала передачи данных, расположенному под приборной панелью.

(2)	Выберите модель и ECS.
