Описание
Умная система круиз-контроля позволяет водителю запрограммировать автомобиль, чтобы контролировать скорость и следующее расстояние, обнаруживая автомобиль впереди без нажатия педали тормоза и акселератора педаль.
1.
Круиз-контроль скорости: Автомобиль поддерживает выбранную скорость, если впереди нет автомобилей.
2.
Управление замедлением: автомобиль замедляется, если обнаруживается впереди идущее транспортное средство.
3.
Контроль дистанции следования: Автомобиль поддерживает выбранную дистанцию ​​следования.
4.
Контроль ускорения: автомобиль разгоняется до выбранной скорости, если впереди не обнаруживается автомобиль.
5.
Контроль перегруженной зоны: в пробке ваш автомобиль остановится если транспортное средство впереди вас остановится. Кроме того, если впереди идущее транспортное средство начнет движение, ваш автомобиль также заведется. Однако, если транспортное средство останавливается более чем на 3 секунды, необходимо нажать педаль акселератора или нажмите переключатель RES+, чтобы начать движение.

6.
Управление и функция на кривых
(1)
Датчик может не обнаружить транспортное средство впереди или может обнаружить транспортное средство на других полосах, потому что диапазон обнаружения датчика ограниченное.
(2)
На поворотах, если автомобиль, оборудованный системой SCC, настроен на ехать на высокой скорости, его может занести боком. Это означает, что скорость может быть снижена даже при отсутствии впереди идущего автомобиля (без управления тормозами со стороны SCC).
(3)
Когда автомобиль следует за транспортным средством впереди по прямой дороге, если движущееся впереди транспортное средство входит в поворот, транспортное средство, оснащенное системой SCC, может ускориться, чтобы следовать заданной скорости.
(4)
На поворотах, если впереди идущее транспортное средство выходит за дальность обнаружения, автомобиль не разгоняется до заданной скорости и поддерживать следующую скорость, чтобы предотвратить ускорение и замедление неоднократно. (Если транспортное средство, оборудованное SCC, меняет полосу движения или применяется педаль акселератора, автомобиль будет ускоряться.)
7.
Предупреждающий сигнал
Если транспортное средство, оборудованное SCC, замедляется, потому что транспортное средство впереди тормозит или перестраивается на вашу полосу, будет выдано предупреждение.
(1)
В случае, если транспортное средство, оснащенное SCC, может корректно замедляться системой – нет предупреждения
(2)
В случае, если автомобиль, оснащенный SCC, не может должным образом замедлиться системой
А.
Индикатор в кластере будет мигать, а предупреждающий зуммер погаснет. (Предупреждение и замедление системой будут продолжаться пока педаль тормоза не будет нажата).
(3)
Если транспортное средство впереди (скорость транспортного средства: менее 30 км/ч) исчезает на следующей полосе во время контроля расстояния, прозвучит предупреждающий звуковой сигнал и появится сообщение. Отрегулируйте автомобиль скорость, чтобы избежать столкновений с другими транспортными средствами или объектами, которые могут внезапно появиться перед вами.
8.
Разгон водителем
Несмотря на то, что транспортное средство замедляется системой SCC системы, автомобиль можно разогнать, применив педаль акселератора. педаль. Если автомобиль разгоняется выше установленной скорости, индикатор в кластер будет мигать.
• Условия работы умного круиз-контроля

-
Скорость автомобиля примерно от 0 до 180 км/ч (от 0 до 111,8 миль в час)
-
Трансмиссия в D или спортивном режиме
-
Выключатель "ESP OFF" ВЫКЛ.
-
Выключатель "ESP OFF" ВЫКЛ.
-
Переключатель "КРУИЗ" ВКЛЮЧЕН (индикатор КРУИЗ включен)
При указанных выше условиях активируйте круиз-систему с помощью переключателя «SET/–» или «RES/+».
• Условия отключения интеллектуального круиз-контроля
-
Выключатель "КРУИЗ" ВЫКЛ.
-
Включите переключатель "ОТМЕНА"
-
Нажата педаль тормоза
-
Дверь водителя открыта
-
Скорость автомобиля более 180 км/ч (111,8 миль в час)
-
Остановился на крутом склоне
-
Продолжительная остановка SCC более 5 мин.
-
Повторяющийся SCC останавливается и идет в течение длительного времени
-
Когда вы пытаетесь завести автомобиль после того, как автомобиль впереди остановился далеко от вашего автомобиля во время автоматической остановки SCC
-
Передача в N или P или R
-
Работа ESP/TCS/ABS
-
Педаль акселератора нажата более 60 секунд
-
Выключатель ESP OFF" включен (горит индикатор ESP OFF)
-
Задействован стояночный тормоз
-
Сбой системы (горит предупреждающий индикатор)
-
Трещина, повреждение или неправильная установка крышки блока интеллектуального круиз-контроля (горит предупреждающий индикатор)
9.
Функция круиз-контроля

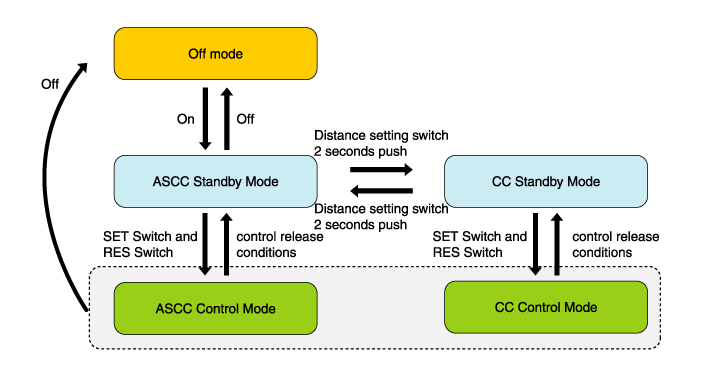

Водитель может использовать только режим круиз-контроля (функция контроля скорости), выполнив следующие действия:
При включенной интеллектуальной системе круиз-контроля (индикатор круиза индикатор будет гореть, но система не будет активирована), нажмите кнопку расстояние до переключателя расстояния более 2 секунд. «Умный круиз режим управления (SCC)» и «Режим круиз-контроля (CC)». скорость управления режимом круиз-контроля такая же, как и у умный режим круиз-контроля.
При использовании режима круиз-контроля водитель должен вручную отрегулируйте расстояние до других транспортных средств, так как система не будет автоматическое торможение для замедления других транспортных средств.
Главный выключатель круиза (CRUISE)
Интеллектуальная система круиз-контроля включается нажатием кнопки круиз "ВКЛ/ВЫКЛ" главный выключатель. Когда интеллектуальная система круиз-контроля включена, на приборной панели загорается индикатор CRUISE.
Переключатель установки/выбега (SET/–)
Переключатель «SET/–», расположенный с правой стороны рулевой колонки, имеет две функции.
Функция установки - Нажмите переключатель «SET/–» и отпустите его. на нужной скорости. Индикатор SET на комбинации приборов будет освещать. Отпустите педаль акселератора. Желаемая скорость будет автоматически поддерживаться.
На низкой скорости 0 ~ 30 км/ч (0 ~ 18,6 миль/ч) должно быть автомобиля перед автомобилем водителя на расстоянии 2 ~ 15 м (6,6 ~ 49,2 фута). Целевая скорость установлена ​​на уровне 30 км/ч (18,6 миль/ч).
Функция выбега - Нажмите переключатель «SET/–» и удерживайте его. при включенном умном круиз-контроле. Автомобиль будет постепенно замедляться вниз. Отпустите переключатель на желаемой скорости.
Желаемая скорость будет поддерживаться. Нажмите переключатель «SET/–» и быстро отпустите его.
Крейсерская скорость уменьшится на 1,0 км/ч или 1,0 мили в час.
Если скорость автомобиля превышает заданную скорость при нажатии на педаль акселератора, скорость автомобиля будет заданной скоростью.
Переключатель возобновления/ускорения (RES/+)
Переключатель «RES/+», расположенный с правой стороны рулевой колонки, имеет две функции.
Функция возобновления - если какой-либо метод, кроме круиза Главный переключатель «ВКЛ/ВЫКЛ» использовался для временной отмены крейсерской скорости. и система все еще активирована, будет установлена ​​самая последняя установленная скорость. автоматически возобновляется при нажатии переключателя «RES/+».
Функция ускорения - нажмите переключатель «RES/+» и удерживайте его, когда умный круиз-контроль включен. Автомобиль будет постепенно ускоряться. Отпустите переключатель на желаемой скорости. Желаемая скорость будет поддерживается.
Нажмите переключатель «RES/+» и быстро отпустите его. Крейсерская скорость увеличится на 1,0 км/ч или 1,0 миль в час.
Переключатель отмены (CANCEL)
Система круиз-контроля временно отключается нажатием переключателя «ОТМЕНА».
Переключатель управления дистанцией следования
Эта система помогает вам установить расстояние до впереди идущего автомобиля. и удерживайте выбранное расстояние, даже если вы не нажимали кнопку педали акселератора или тормоза.
Выберите соответствующую дистанцию ​​следования в зависимости от дорожных условий и скорости автомобиля.
При каждом нажатии кнопки следующее расстояние изменяется следующим образом:
Пример) Расстояние 4 > Расстояние 3 > Расстояние 2 > Расстояние 1 > Расстояние 4
Если вы едете со скоростью 90 км/ч (55,9 миль/ч), расстояние сохраняется следующим образом;
Расстояние 4 — примерно 52,5 м (172,2 фута)
Расстояние 3 — примерно 40 м (131,2 фута)
Расстояние 2 — примерно 30 м (98,4 фута)
Расстояние 1 — примерно 25 м (82,0 фута)
Следующее расстояние каждого этапа изменяется в зависимости от скорости впереди идущего автомобиля.
Показать в кластере
Отображать
Описание

Дистанция 1 - при впереди идущем транспортном средстве

Дистанция 2 - при впереди идущем транспортном средстве

Дистанция 3 - при впереди идущем транспортном средстве

Дистанция 4 - при впереди идущем транспортном средстве

Неисправность системы SCC
