Hyundai Genesis: Процедуры ремонта внутренней отделки / отделки центральной стойки

Замена

• Наденьте перчатки, чтобы не поранить руки.

• При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. • При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность. • Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снять обшивку порога передней двери. (См. Отделка салона — «Отделка дверных протертостей»)

2.	Снять обшивку порога задней двери. (См. Отделка салона — «Отделка дверных протертостей»)

3.	Аккуратно снимите боковой уплотнитель передней двери.

4.	Аккуратно снимите боковой уплотнитель кузова задней двери.

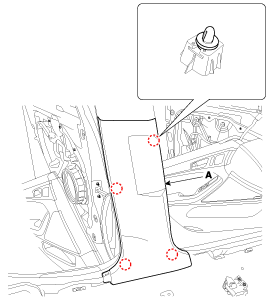

5.	С помощью отвертки или съемника снимите нижнюю облицовку центральной стойки (А).

6.	Установите в порядке, обратном снятию. • Убедитесь, что разъем подключен правильно. • Замените поврежденные клипсы.

• Наденьте перчатки, чтобы не поранить руки.

• При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. • При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность. • Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

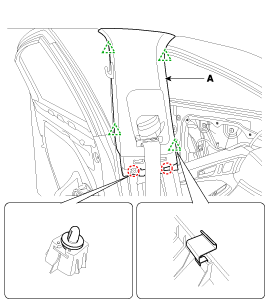

1.	Снимите нижнюю облицовку центральной стойки. (См. Отделка салона — «Отделка центральной стойки»)

2.

Снимите передний анкерный ремень безопасности (А). ?Как отсоединить якорный ремень безопасности 1) Обнажите красный индикаторный штифт (A), надавив на прорезь остроконечным инструментом O 1,5 мм, как показано на рисунке ниже. Будьте осторожны, чтобы не поцарапать крышку анкера заостренным предметом при нажатии на прорезь. 2) Вставьте (-) отвертку (O4 мм) в отверстие защелки ( ) и поверните его по часовой стрелке. 3) Снимите разъем, потянув за ремень безопасности ( ). При подсоединении анкерного разъема надежно закрепите его, пока не услышите щелчок.

3.	С помощью отвертки или съемника снимите нижнюю облицовку центральной стойки (А).

4.	Установите в порядке, обратном снятию. • Замените все поврежденные клипсы. • Прикрепляя язычок к пряжке, будьте осторожны, чтобы не перекрутить ремень.

Компоненты отделки центральной стойки и расположение компонентов

Расположение компонента 1. Нижняя обшивка центральной стойки2. Верхняя обшивка центральной стойки ...

Компоненты отделки задней стойки и их расположение

Расположение компонента 1. Облицовка задней стойки ...
