Hyundai Elantra: схематические схемы системы управления двигателем / электромагнитного клапана регулируемого впуска (VIS)

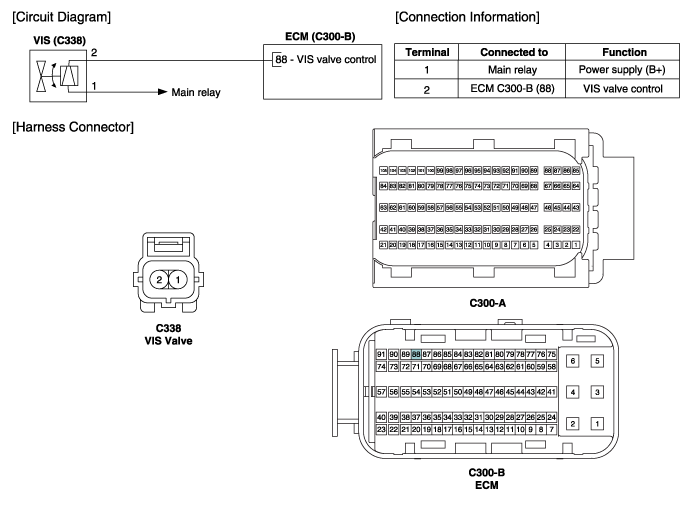

| Принципиальная электрическая схема |
Технические характеристики электромагнитного клапана переменного впуска (VIS)
Спецификация
ПозицияХарактеристикиСопротивление катушки (?)30,0 ~ 35,0 [20°C(68°F)]
...
Процедуры ремонта электромагнитного клапана переменного впуска (VIS)
осмотр
1.
Выключите зажигание.
2.
Отсоедините разъем клапана VIS.
3.
Измерьте сопротивление между клеммами клапана VIS 1 и 2.
Спецификация: см. "Технические характеристики"
...
