Hyundai Elantra: Процедуры ремонта крышки багажника / защелки крышки багажника

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Кузов (внутри и снаружи) / Крышка багажника / Порядок ремонта замка крышки багажника

Замена
[Защелка крышки багажника]
•
Наденьте перчатки, чтобы не поранить руки.
•
При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Снимите обивку задней крышки багажника.
(См. Крышка багажника — «Отделка крышки багажника»)
2.
Отсоедините разъем (А) и кабель (В), затем ослабьте болт и снимите защелку крышки багажника (С).

3.
Для установки выполните процедуру удаления в обратном порядке.
•
Убедитесь, что дверь багажного отделения правильно запирается/разблокируется и открывается/закрывается.
•
Отрегулируйте выравнивание задней двери.
•
Убедитесь, что разъемы подключены правильно.
[Трос крышки багажника]
1.
Снимите переднее сиденье в сборе.
(См. Переднее сиденье — «Переднее сиденье в сборе»)
2.
Снимите заднее сиденье в сборе.
(См. Заднее сиденье — «Заднее сиденье в сборе»)
3.
Снимите напольную консоль в сборе.
(См. Консоль пола — «Сборка консоли пола»)
4.
Снимите нижнюю облицовку центральной стойки.
(См. Отделка салона — «Отделка центральной стойки»)
5.
Снимите боковую отделку капота.
(См. Отделка салона — «Боковая отделка капота»)
6.
Снимите боковую обшивку багажника.
(См. Отделка салона — «Боковая отделка капота»)
7.
Снимите напольный ковер.
(См. «Напольный ковер»)
8.
Снимите обивку задней крышки багажника.
(См. Крышка багажника — «Отделка крышки багажника»)
9.
Ослабьте болт крепления фиксатора крышки багажника (А).
Момент затяжки :
7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)

10.
Отсоедините трос (А) и снимите защелку крышки багажника (В).

11.
Снимите трос (В) с фиксатора крышки багажника (А).

12.

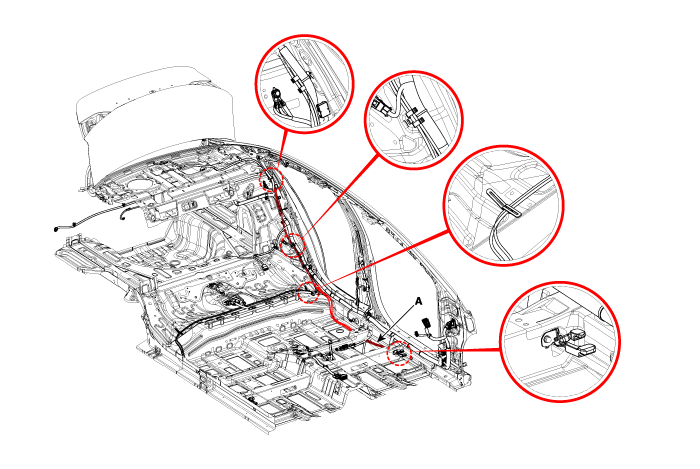

Снимите трос крышки багажника (А).

13.
Для установки выполните процедуру удаления в обратном порядке.
•
Убедитесь, что крышка багажника правильно запирается/отпирается и открывается/закрывается.
[Защелка крышки багажника]
1.
Снимите переднее сиденье в сборе [LH].
(См. Переднее сиденье — «Переднее сиденье в сборе»)
2.
Снимите накладку порога передней двери [LH].
(См. Отделка салона — «Отделка потертостей передней двери»)
3.
Снимите боковую отделку капота [LH].
(См. Отделка салона — «Боковая отделка капота»)
4.
Снимите напольную консоль в сборе.
(См. Консоль пола — «Сборка консоли пола»)
5.
Отделите напольное покрытие, чтобы освободить место для снятия заднего воздуховода отопления.
6.
Ослабьте болт крепления фиксатора крышки багажника (А).
Момент затяжки :
7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)

7.
Отсоедините трос (А) и снимите защелку крышки багажника (В).

8.
Для установки выполните процедуру удаления в обратном порядке.
•
Убедитесь, что дверь багажного отделения правильно запирается/разблокируется и открывается/закрывается.
