Hyundai Elantra: принципиальные схемы тормозной системы / выключателя стоп-сигналов
| Схематическая диаграмма |

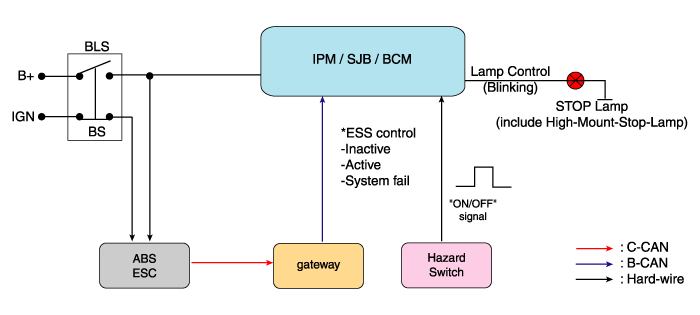

| Схема системы |

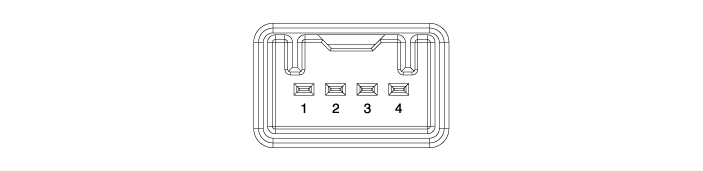

| Терминальная функция |
|
Терминал
|
Описание
|
|
1
|
IGN1
|
|
2
|
Модуль управления двигателем (ECM)
|
|
3
|
В+
|
|
4
|
Стоп-сигнал
|
Компоненты выключателя стоп-сигналов и их расположение
Компоненты
1. Выключатель стоп-сигнала2. Педаль тормоза в сборе3. Возвратная пружина4. Болт5. Рычаг педали тормоза в сборе
...
Выключатель стоп-сигнала

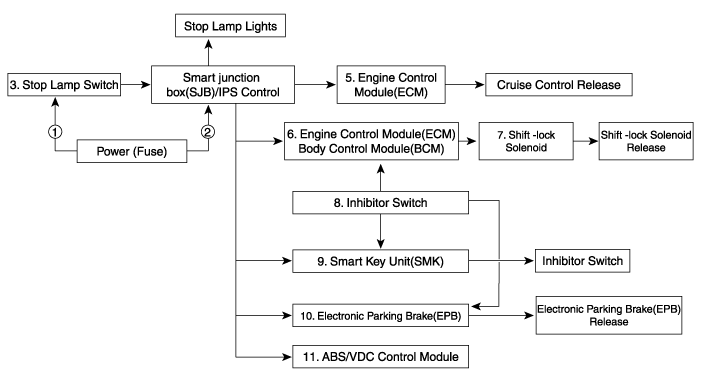

Поиск неисправностей
1.
Диагностика деталей
Пункты Причина Симптом Переключить предохранитель Неправильное подключение предохранителя, Поврежденный предохранитель
-
Код неисправности: P0504
-
Симптомы: проблемы с переключением передач, отказ при запуске...
