Hyundai Elantra: Процедуры ремонта заднего сиденья/чехла спинки заднего сиденья

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Кузов (внутри и снаружи) / Заднее сидение / Порядок ремонта спинки заднего сиденья

Замена
[левый]
•
Наденьте перчатки, чтобы не поранить руки.
•
При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.
•
При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите заднее сиденье в сборе [LH].
(См. Заднее сиденье — «Заднее сиденье в сборе»)
2.
Нажмите на стопорные штифты и снимите подголовник заднего сиденья (А).

3.
С помощью отвертки или съемника снимите крышку (А).

4.

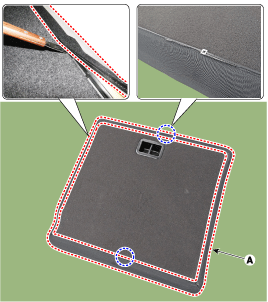

С помощью отвертки или съемника снимите заднюю крышку заднего сиденья (А).

5.
Вытяните направляющие подголовника заднего сиденья (А), зажимая обе стороны нижней части направляющих, и снимите их.

6.
Снимите обивку спинки заднего сиденья в сборе (А) с рамы спинки заднего сиденья.

7.
После удаления ленты «липучки» (A) и зажимов с зажимными кольцами (B) внутри чехла подушки заднего сиденья снимите чехол подушки сиденья (C).

8.
Для установки выполните процедуру удаления в обратном порядке.
•
Убедитесь, что разъемы полностью подключены
•
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
•
Во избежание образования складок убедитесь, что чехол (B) равномерно натянут, прежде чем подсоединять зажимы (A).
•
Замените кольцевые зажимы новыми с помощью специального инструмента (C) (09880-4F000).

[Правый]
•
Наденьте перчатки, чтобы не поранить руки.
•
При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.
•
При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите заднее сиденье в сборе [RH].
(См. Заднее сиденье — «Заднее сиденье в сборе»)
2.
Снимите задний задний подлокотник.
(См. Заднее сиденье — «Подлокотник сзади»)
3.
Нажмите на стопорные штифты и снимите подголовник заднего сиденья (А).

4.
С помощью отвертки или съемника снимите крышку (А).

5.

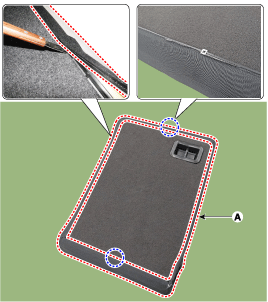

С помощью отвертки или съемника снимите заднюю крышку заднего сиденья (А).

6.
Снимите панель подлокотника заднего сиденья (А).

7.
Вытяните направляющие подголовника заднего сиденья (А), зажимая обе стороны нижней части направляющих, и снимите их.

8.
Снимите обивку спинки заднего сиденья в сборе (А) с рамы спинки заднего сиденья.

9.
После удаления ленты «липучки» (A) и зажимов с зажимными кольцами (B) внутри чехла подушки заднего сиденья снимите чехол подушки сиденья (C).

10.
Для установки выполните процедуру удаления в обратном порядке.
•
Убедитесь, что разъемы подключены полностью.
•
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
•
Во избежание образования складок убедитесь, что чехол (B) равномерно натянут, прежде чем подсоединять зажимы (A).
•
Замените кольцевые зажимы новыми с помощью специального инструмента (C) (09880-4F000).

Компоненты и расположение компонентов обивки спинки заднего сиденья
Расположение компонента 1. Обивка спинки заднего сиденья [левая]2. Обивка спинки заднего сиденья [RH] ...
Компоненты чехла подушки заднего сиденья и расположение компонентов
Расположение компонента 1. Чехол подушки заднего сиденья ...
