осмотр

Диагностика с помощью ГДС

Электросистема кузова может быть быстро диагностирована неисправными частями с помощью системы диагностики автомобиля (GDS).

Система диагностики (GDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка кода неисправности (DTC) и отображения

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Тест привода: Проверка состояния работы системы

(4)	Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нулевой точки.

2.	Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.

3.	Выберите «Модуль сиденья с электроприводом (PSM)», чтобы проверить модуль сиденья с электроприводом (PSM).

4.	Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных. Можно проверить входные/выходные данные для датчиков, соответствующих модулю сиденья с электроприводом (PSM).

5.	Если вы будете принудительно проверять работу дверного замка с электроприводом, выберите «Проверка срабатывания».

Мотор сиденья с электроприводом

1.	Отсоедините разъемы для каждого двигателя. [Скользящий мотор] [Задний верхний мотор] [Передний верхний мотор] [Наклонный двигатель] [Мотор поясничной опоры]

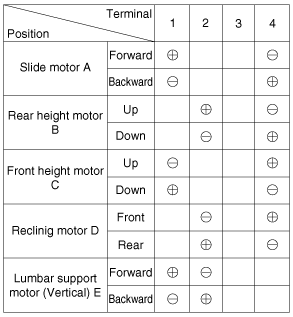

2.	Подключив аккумулятор непосредственно к клеммам двигателя, проверьте плавность работы двигателей.

3.	Поменяйте местами соединения и убедитесь, что двигатель вращается в обратном направлении.

4.	Если есть отклонения, замените двигатели. [Водитель/помощник]

[Концевой выключатель мотора наклона]

•	Двигатель сиденья с электроприводом (спецификация IMS), установленный в этом транспортное средство использует датчик отверстия для расчета максимальной работы расстояние, поэтому он не требует концевого выключателя.

•	Но сиденья водителя и пассажира, соответствующие спецификации NON-IMS, имеют концевые выключатели в двигателе в задней части кресел.

1.	Отсоедините концевой выключатель и включите концевой выключатель.

2.	Проверьте целостность цепи между клеммами.

3.	Убедитесь, что сиденье работает нормально в обратном направлении после максимальной работы.

4.	При отклонении от нормы замените концевой выключатель.

Удалять

Переднее сиденье

1.	Отсоедините клеммы аккумулятора.

2.	Снимите переднее сиденье в сборе. (См. Кузов — «Переднее сиденье в сборе»)

Компоненты двигателя сиденья с электроприводом и расположение компонентов

Расположение компонента 1. Двигатель поддержки пиломатериала (горизонтальный)2. Двигатель задней высоты 3. Откидывающийся мотор4. Слайд мотор5. Передний двигатель высоты6. Концевой выключатель наклона 7. Выключатель поясничной опоры 8. Выключатель сиденья ...

Схемы переключателя управления сиденьем с электроприводом

Принципиальная электрическая схема ...
