Hyundai Elantra: Процедуры ремонта Crash Pad / Main Crash Pad в сборе

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Кузов (внутри и снаружи) / Аварийная площадка / Процедуры ремонта главной аварийной подушки в сборе

Замена
•
Наденьте перчатки, чтобы не поранить руки.
•
При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.
•
Используйте инструмент для снятия пластиковой панели, чтобы снять детали внутренней отделки, не повредив поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите напольную консоль в сборе.
(См. Консоль пола — «Сборка консоли пола»)
3.
Снимите нижнюю панель аварийной подушки.
(См. Crash Pad — «Нижняя панель Crash Pad»)
4.
Снимите лицевую панель кластера.
(См. Кластерную панель — «Центральная лицевая панель»)
5.
Снимите блок управления отопителем и кондиционером.
(См. Отопление, вентиляция, кондиционирование воздуха — «Блок управления отопителем и кондиционером (РУЧНОЕ РУКОВОДСТВО)»)
(См. Отопление, вентиляция, кондиционирование воздуха — «Блок управления обогревателем и кондиционером (DATC)»)
6.
Снимите верхнюю крышку перчаточного ящика в сборе.
(См. Crash Pad — «Центральная панель Crash Pad»)
7.
Снимите рулевое колесо.
(См. Система рулевого управления — «Рулевое колесо»)
8.
Снимите нижнюю панель кожуха рулевой колонки.
(См. Crash Pad — «Панель кожуха рулевой колонки»)
9.
Снимите блок многофункционального переключателя.
(См. Электрическая система кузова — «Многофункциональный переключатель»)
10.
Снимите комбинацию приборов.
(См. Электрическая система кузова — «Комбинация приборов»)
11.
Отсоедините разъем лампы безопасности (А).

12.
С помощью отвертки или съемника снимите центральную нижнюю крышку подушки [LH] (A).

13.
Отсоедините разъем кнопки запуска (А).

14.
Ослабьте крепежные винты и снимите боковую декоративную накладку в сборе [LH] (A).

15.
Отсоедините разъем бокового декоративного элемента аварийной подушки (А).

16.
Ослабьте крепежные винты и снимите центральную декоративную накладку (А).

17.
Отсоедините разъем центрального динамика (А).

18.
Ослабьте крепежные болты (А).

19.

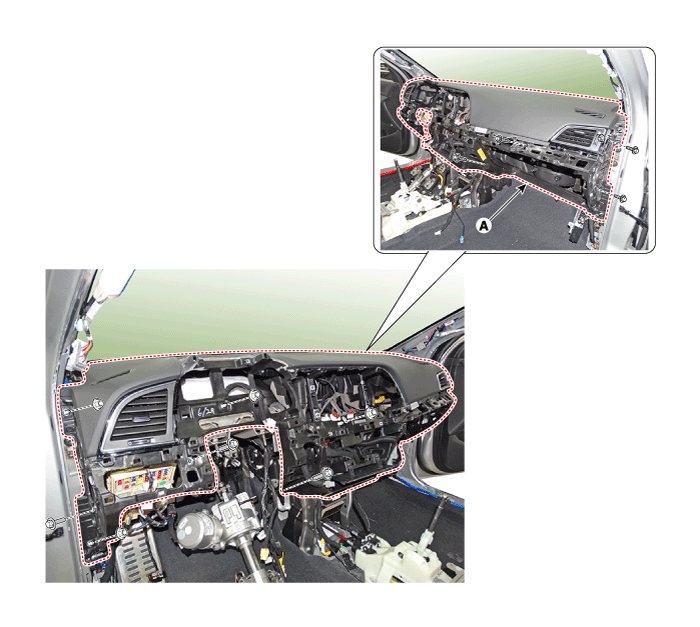

Ослабьте крепежные болты и гайки и снимите основную подушку безопасности в сборе (А).

20.
Отсоедините разъемы подушки безопасности пассажира (А).

21.
Для установки выполните процедуру удаления в обратном порядке.
•
Убедитесь, что защитная накладка правильно установлена ​​на направляющие штифты.
•
Прежде чем затягивать болты, убедитесь, что жгуты проводов аварийной подушки не пережаты.
•
Убедитесь, что разъемы подключены правильно, а провод антенны подключен правильно.
•
Убедитесь, что каждый из компонентов сборки работает правильно.
•
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
