Hyundai Elantra: схематические схемы системы управления двигателем / датчика давления в топливном баке (FTPS)

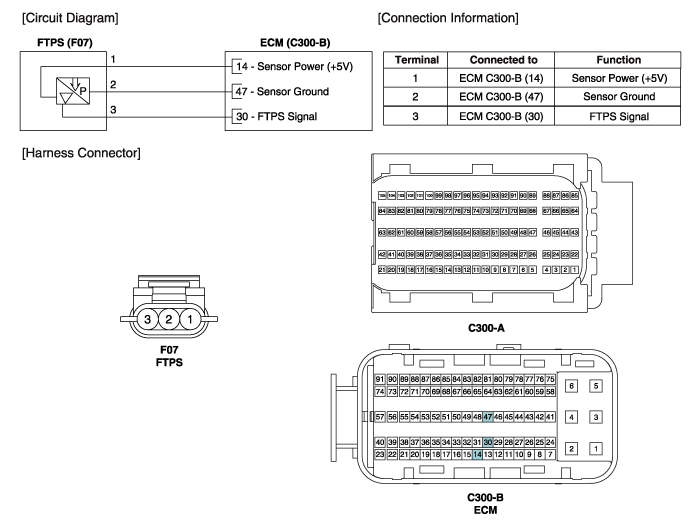

| Принципиальная электрическая схема |
Технические характеристики датчика давления в топливном баке (FTPS)
Спецификация
Давление [кПа (кгс/см?, в H2O) Выходное напряжение (В) -6,67 (-0,068, -26,8)0,502,5+6,67 (0,068, 26,8)4,5
...
Датчик давления в топливном баке (FTPS) Процедуры ремонта
осмотр
1.
Подключите GDS к разъему канала передачи данных (DLC).
2.
Измерьте выходное напряжение FTPS.
Спецификация: см. "Технические характеристики"
Удаление
1.
Включите зажигание...
