Hyundai Elantra: Напольная консоль / Напольная консоль в сборе Процедуры ремонта

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Кузов (внутри и снаружи) / Напольная консоль / Процедуры ремонта напольной консоли в сборе

Замена
[М/Т]
•
Наденьте перчатки, чтобы не поранить руки.
•
При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.
•
Используйте инструмент для снятия пластиковой панели, чтобы снять детали внутренней отделки, не повредив поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите ручку переключения передач и пыльники (A), потяните их вверх.

2.
Снимите резиновый коврик (А).

3.
С помощью отвертки или съемника снимите кожух стояночного тормоза (А).

4.

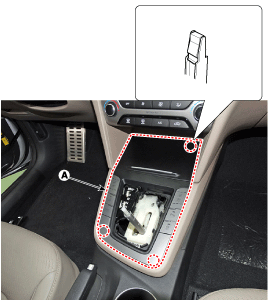

С помощью отвертки или съемника снимите верхнюю крышку консоли (А).

5.
Отсоедините разъем (А).

6.
С помощью отвертки или съемника снимите декоративную накладку консоли (A).

7.
Снимите накладку ящика для хранения (A).

8.

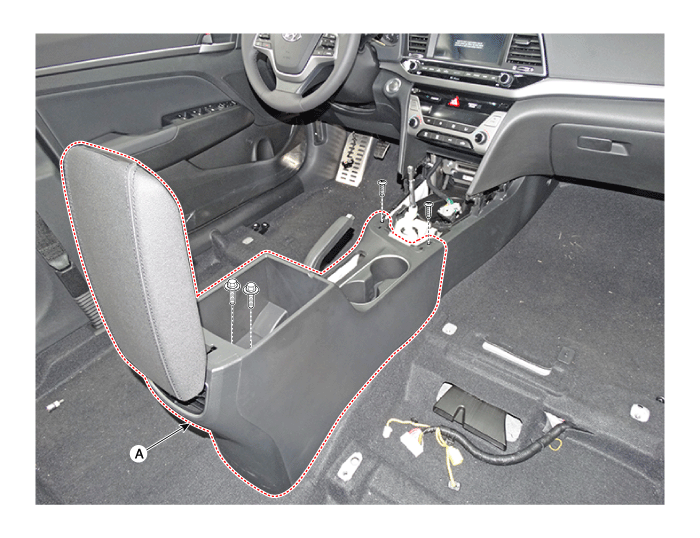

Ослабив крепежные винты и болты, снимите заднюю часть консоли в сборе (A).

9.
Отсоедините разъемы sigajcak (A).

10.
Ослабьте крепежные винты и снимите переднюю часть консоли в сборе (A).

11.
Для установки выполните процедуру удаления в обратном порядке.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
[В]
•
Наденьте перчатки, чтобы не поранить руки.
•
При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.
•
Используйте инструмент для снятия пластиковой панели, чтобы снять детали внутренней отделки, не повредив поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Чтобы снять ручку переключения передач и пыльники (А), потяните их вверх.

2.
Снимите резиновый коврик (А).

3.
С помощью отвертки или съемника снимите верхнюю крышку напольной консоли (А).

4.
Отсоедините разъемы (А) от верхней крышки напольной консоли.

5.
С помощью отвертки или съемника снимите декоративную накладку консоли (A).

6.
С помощью отвертки или съемника снимите кожух стояночного тормоза (А).

7.
Снимите накладку ящика для хранения (A).

8.
Ослабив крепежные винты и болты, снимите напольную консоль в сборе (А).

9.
Отсоедините разъемы sigajcak (A).

10.
Ослабьте крепежные винты и снимите переднюю часть консоли в сборе (A).

11.
Для установки выполните процедуру удаления в обратном порядке.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
