Hyundai Elantra: Процедуры ремонта системы ESC (электронного контроля устойчивости) / блока управления ESC

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Тормозная система / Система ESC (электронный контроль устойчивости) / Процедуры ремонта блока управления ESC

Удаление
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Потяните вверх фиксатор разъема HECU (A), затем отсоедините разъем.

3.
Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.
•
Обязательно полностью удалите посторонние вещества вокруг бачок с тормозной жидкостью и крышку, прежде чем открывать крышку бачка. Если не, это может привести к загрязнению тормозной жидкости и ухудшению торможения. производительность.
•
Не проливайте тормозную жидкость на автомобиль, это может повредить краска; если тормозная жидкость попала на краску, немедленно смойте ее с водой.
4.
Отсоедините тормозные трубки от HECU, отвернув гайки против часовой стрелки с помощью гаечного ключа.
Момент затяжки:
12,7 ~ 16,7 Н·м (1,3 ~ 1,7 кгс·м, 9,4 ~ 12,3 фунт-фут)

Момент затяжки:
18,6 ~ 22,6 Н·м (1,9 ~ 2,3 кгс·м, 13,7 ~ 16,6 фунт-фут)

5.
Отсоедините разъемы, а затем снимите кронштейн.

6.
Ослабьте болты кронштейна HECU (A), затем снимите HECU и кронштейн.
Момент затяжки :
16,7 ~ 25,5 Н·м (1,7 ~ 2,6 кгс·м, 12,3 ~ 18,8 фунт-фут)

7.
Выверните 3 болта, затем снимите кронштейн с HECU.
Момент затяжки :
7,8 ~ 9,8 Н·м (0,8 ~ 1,0 кгс·м, 5,8 ~ 7,2 фунт-фут)
Монтаж
1.
Для установки выполните процедуру удаления в обратном порядке.
2.
Затяните крепежные болты и гайки HECU с указанным моментом.
3.
После установки прокачайте тормозную систему.
(См. Система ESP (электронная программа стабилизации) — «Прокачка системы ESP»)
4.
Проведите вариантное кодирование.
5.
Проведите автоматическую калибровку сенсора.
6.
Проведите калибровку датчика продольного ускорения.
Корректирование
Процедура диагностики с помощью диагностического прибора
Основное содержание руководства по методам диагностики с использованием диагностического устройства следующее:
Подсоедините разъем самодиагностики (16 контактов), расположенный в нижней накладки со стороны водителя к устройству самодиагностики, а затем поверните устройство самодиагностики после включения ключа.
Выберите «модель автомобиля» и «ABS/ESC» на экране выбора автомобиля GDS, затем выберите «ОК».

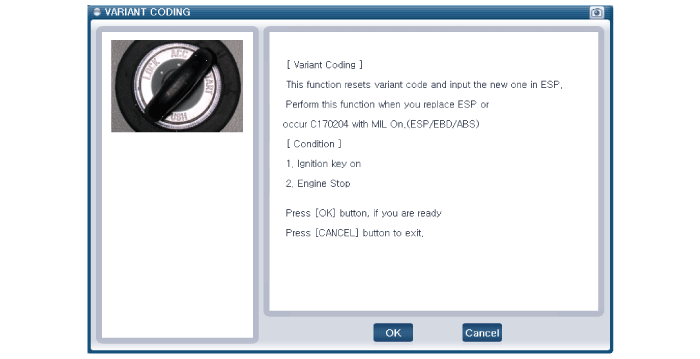

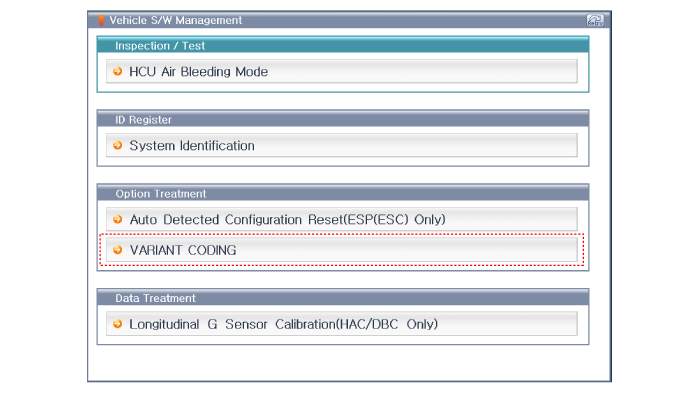

[Вариант кодирования]

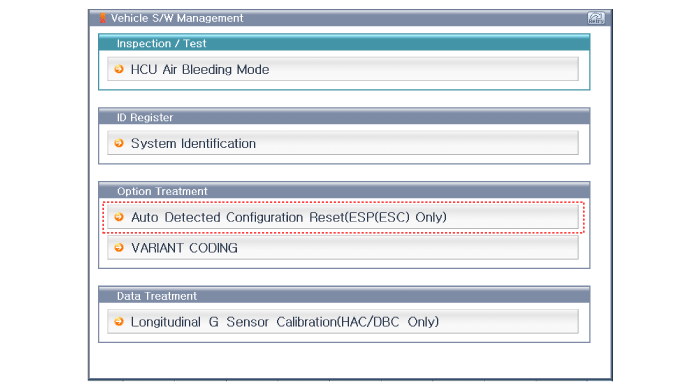

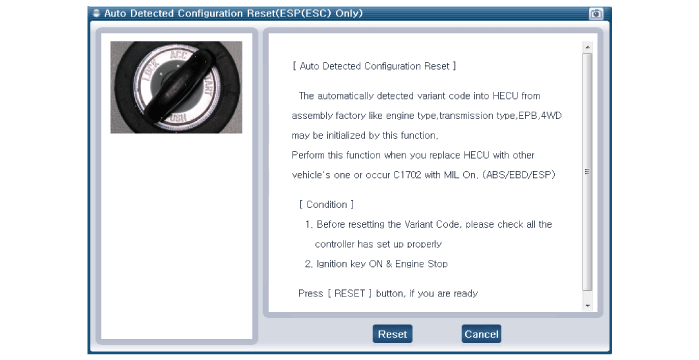

[Автоматическая калибровка датчика]

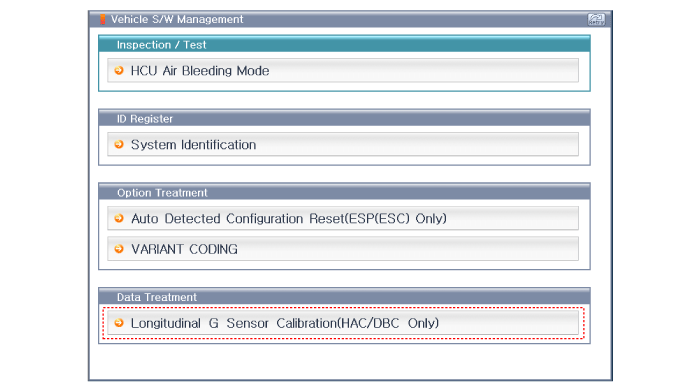

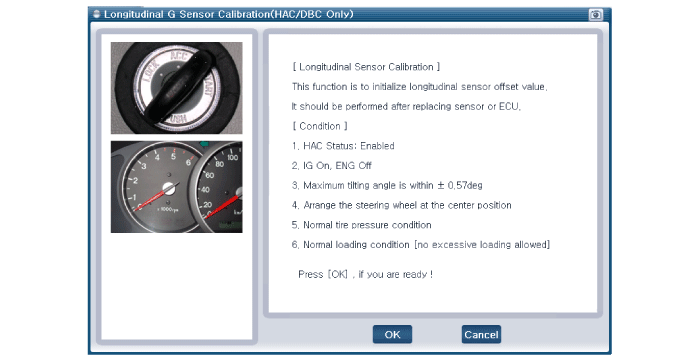

[Калибровка датчика продольного ускорения]

Компоненты блока управления ESC и их расположение
Компоненты 1. Передняя правая трубка2. Задняя - левая трубка3. Задняя - правая труба4. Передняя левая труба5. MC SEC 6. MC PRI7. Модуль управления ESC (HECU)8. Скобка ...
Описание и работа переключателя ESC OFF
Описание 1. Выключатель ESC OFF предназначен для отключения пользователем системы ESP. 2. Индикатор ESC OFF горит, когда переключатель ESP OFF задействован. ...
