Hyundai Elantra AD (2016-2020) Руководство по ремонту / Кузов (внутри и снаружи) / Аварийная площадка / Процедуры ремонта поперечной балки капота в сборе

Замена
•
Наденьте перчатки, чтобы не поранить руки.
•
При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.
•
Используйте инструмент для снятия пластиковой панели, чтобы снять детали внутренней отделки, не повредив поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Восстановите хладагент с помощью станции восстановления/переработки/зарядки.
3.
Снимите верхнюю крышку капота.
(См. «Верхняя крышка кожуха»)
4.
Снимите основную подушку безопасности в сборе.
(См. Аварийную подушку — «Основная аварийная подушка в сборе»)
5.
Отсоедините разъемы рулевой колонки.
(См. Система рулевого управления — «Рулевая колонка и вал»)
6.
Ослабьте крепежные гайки и сквозные болты в передней части и опустите рулевую колонку.
(См. Система рулевого управления — «Рулевая колонка и вал»)
7.
Отсоедините расширительный клапан от сердцевины испарителя.
(См. «Отопление, вентиляция и кондиционирование воздуха» — «Нагреватель»)
8.
Отсоедините впускной и выпускной шланги отопителя от блока отопителя.
(См. «Отопление, вентиляция и кондиционирование воздуха» — «Нагреватель»)
9.
Снимите обе стороны переднего сиденья в сборе.
(См. Переднее сиденье — «Переднее сиденье в сборе»)
10.
Снимите основную подушку безопасности в сборе.
(См. Аварийную подушку — «Основная аварийная подушка в сборе»)
11.
Снимите узел рычага переключения передач.
(См. Система механической коробки передач — «Рычаг переключения передач»)
(См. Система автоматической коробки передач — «Рычаг переключения передач»)
12.
Ослабьте болты крепления поперечины капота.

13.
Ослабьте крепежную гайку и снимите канал центральной консоли (А).

14.
Отсоедините разъем (А) модуля управления подушками безопасности (SRSCM).

15.
Снимите задний воздуховод (А)

16.
Отделите ковер пола (А), чтобы освободить место для снятия заднего воздуховода отопления.

17.
Ослабьте крепежные гайки и снимите передний воздуховод (А).

18.
Отсоедините разъем (А) и крепления монтажной проводки в передней стойке.
[Драйвер]

[Пассажирский]

19.
Отсоедините разъемы распределительной коробки в салоне (А).

20.
Отсоедините разъемы мультибокса (А).
[Драйвер]

[Пассажирский]

21.
Отсоедините разъем отопителя и блока вентилятора.
[Драйвер]
(1)
Отсоедините привод режима (А) и привод температуры (В).

[Пассажирский]
(1)
Отсоедините датчик температуры (A), датчик температуры испарителя (B) и силовой полевой транзистор (C).

(2)
Отсоедините привод автоматического предотвращения запотевания (А) и разъем привода впуска (В).

(3)
Отсоедините разъем электродвигателя вентилятора (А).

22.

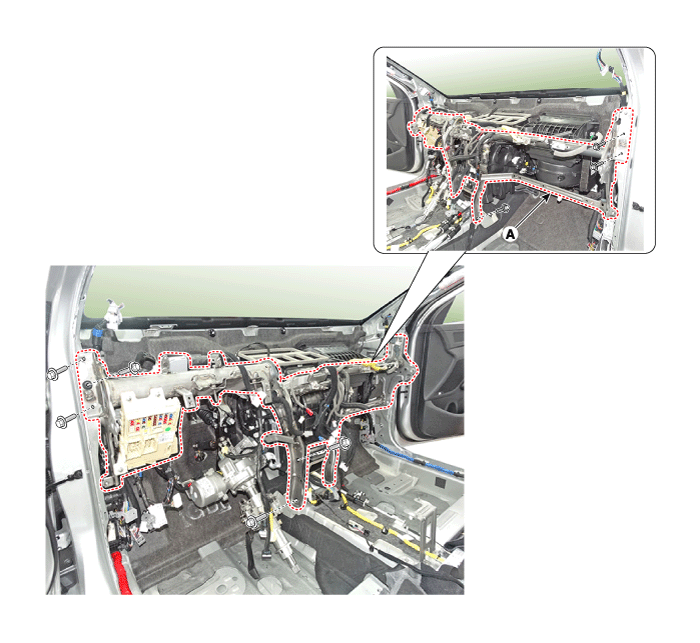

Ослабив болты и гайки, снимите поперечину капота в сборе (А).

23.
Для установки выполните процедуру удаления в обратном порядке.
•
Убедитесь, что защитная накладка правильно установлена ​​на направляющие штифты.
•
Прежде чем затягивать болты, убедитесь, что жгуты проводов аварийной подушки не пережаты.
•
Убедитесь, что разъемы подключены правильно, а провод антенны подключен правильно.
•
Введите противоугонный код для радио, затем введите предустановленные радиостанции клиента.
•
Убедитесь, что каждый из компонентов сборки работает правильно.
•
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
