Hyundai Elantra: Система охлаждения / Процедуры ремонта охлаждающей жидкости

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Механическая система двигателя / Система охлаждения / Процедуры ремонта охлаждающей жидкости

Заправка и кровотечение
•
Никогда не снимайте крышку радиатора, когда двигатель горячий. Серьезный ошпаривание может быть вызвано вытеканием горячей жидкости под высоким давлением из радиатор
•
При заливке охлаждающей жидкости двигателя обязательно закрывайте блок реле крышкой и не допускайте попадания охлаждающей жидкости на электрические части или краску. Если охлаждающая жидкость прольется, немедленно смойте ее.
1.
Убедитесь, что двигатель и радиатор холодные на ощупь.
2.
Снимите крышку радиатора (А).

3.
Снимите крышку машинного отделения.
(См. раздел Двигатель и коробка передач в сборе — «Под крышкой моторного отсека»)
4.
Ослабьте сливную пробку (А) и слейте охлаждающую жидкость.

5.
Плотно затяните сливную пробку радиатора.
6.
После слива охлаждающей жидкости двигателя в расширительный бачок очистите бачок.
7.
Заполните смесь охлаждающей жидкостью и водой (55~60%) (кроме для Северной Америки, Европы и Китая: 45~50%) медленно через радиатор кепка.
•
Используйте только оригинальный антифриз/охлаждающую жидкость.
•
Для лучшей защиты от коррозии концентрация охлаждающей жидкости должна поддерживаться круглогодично на уровне 55% (за исключением Северной Америки, Европы и Китай: 45%) минимум.
Концентрации теплоносителя менее 55% (кроме Северного Америка, Европа и Китай: 45%) могут не обеспечить достаточную защиту от коррозии или замерзания.
•
Концентрация охлаждающей жидкости выше 60% снижает эффективность охлаждения и не рекомендуется.
•
Всегда используйте новую охлаждающую жидкость.
•
Не смешивайте антифризы/охлаждающие жидкости разных марок.
•
Не используйте дополнительные ингибиторы ржавчины или антикоррозийные продукты; они могут быть несовместимы с охлаждающей жидкостью.
8.
Выполните режим заливки охлаждающей жидкости двигателя на ГРС, чтобы удалить воздух из системы охлаждения.
•
Как электрический термостат (температура открытия 100°C) подается в двигатель, залейте охлаждающую жидкость и с помощью ГРС введите режим заливки охлаждающей жидкости и выпуска воздуха.

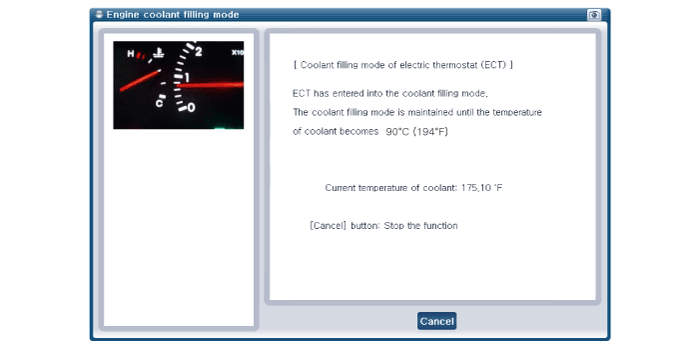

[Режим заполнения охлаждающей жидкостью двигателя]
•
Текст руководства по GDS: В двигателе, оборудованном термостат (ECT), ток подается на электрический термостат при заливке охлаждающей жидкости, чтобы в достаточной степени выпустить воздух.
1. Выключите зажигание.
2. Подключите GDS к разъему канала передачи данных (DLC).
3. Включите зажигание.
4. Выберите «Автомобиль, год выпуска, двигатель, система».

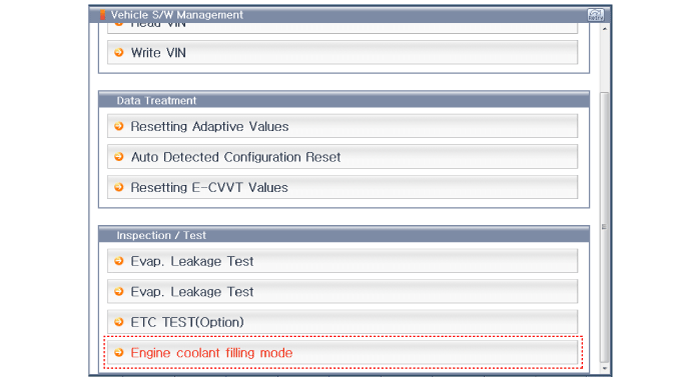

5. Выберите «Управление программным обеспечением автомобиля».

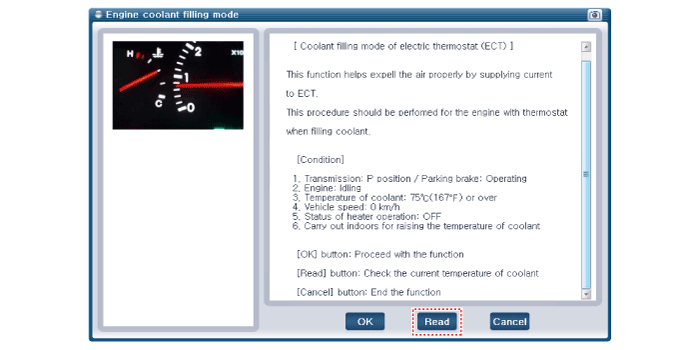

? Условия входа в режим заполнения
1. Рычаг переключения передач находится в положении P и включен стояночный тормоз.
2. Двигатель не работает.
3. Температура охлаждающей жидкости 75°C или выше.
4. Скорость автомобиля 0 км/ч.
5. Нагреватель выключен.
6. Выполняйте работы в помещении, чтобы повысить температуру охлаждающей жидкости.

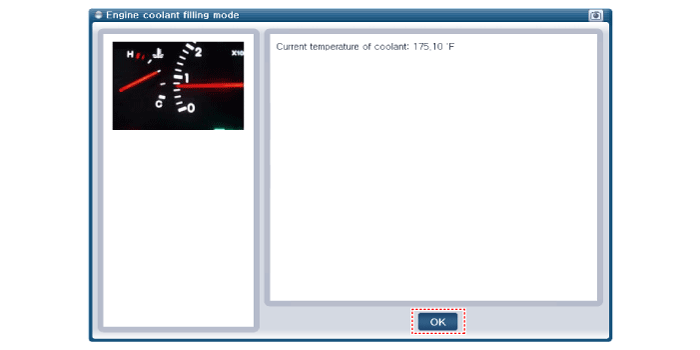

[Проверьте температуру охлаждающей жидкости]

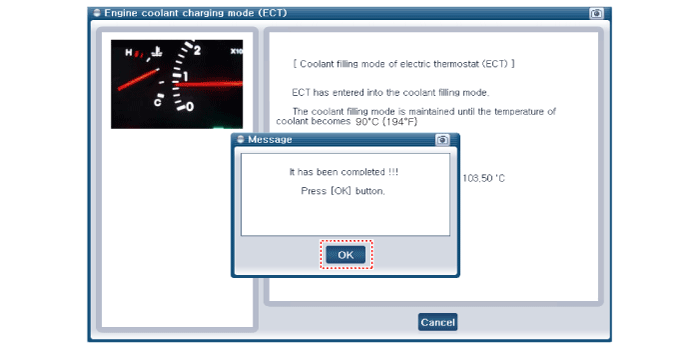

? Условия деактивации режима заполнения
1. Температура охлаждающей жидкости составляет 90°C (194°F) или выше.
2. В диагностическом приборе выбран вариант остановки режима наполнения.
3. Не соблюдены условия входа в режим наполнения.
4. Возникает условие прерывания режима наполнения, например, отказ нагревателя ECT или отказ WTS.
•
Не разгоняйте двигатель.
9.
Установите крышку радиатора и заполните расширительный бачок охлаждающей жидкостью до отметки «MAX» +0,4 л (или «FULL» +0,4 л).
10.
Остановите двигатель и подождите, пока охлаждающая жидкость не остынет.
11.
Повторяйте с 8 по 10, пока уровень охлаждающей жидкости не перестанет падать, выпустите воздух из системы охлаждения.
•
Требуется время, чтобы выпустить весь воздух из системы охлаждения. Долейте охлаждающую жидкость, когда охлаждающая жидкость полностью остынет, затем снова проверьте уровень охлаждающей жидкости в расширительном бачке в течение 2-3 дней после замены охлаждающая жидкость.
Емкость охлаждающей жидкости
прибл. 6,6 л (1,66 галлона США, 6,97 кварты США, 5,81 литр. кварты)
