Ford Fiesta: приборная панель, центр сообщений и предупреждающие звуковые сигналы / комбинация приборов (IPC). Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

ПРИМЕЧАНИЕ: При установке нового IPC , все ключи от автомобиля без кнопки запуска стираются во время процедура сброса параметров. Убедитесь, что по крайней мере 2 ключа автомобиля имеющиеся до выполнения этой процедуры.

ПРИМЕЧАНИЕ: Если установлен новый IPC без кнопки запуска, IPC и PCM требует сброса параметров, чтобы IPC и PCM могли распознать друг друга. Невыполнение сброса параметров на IPC и PCM может привести к невозможности запуска.

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   ПРИМЕЧАНИЕ: Процесс PMI должен начинаться с установленной текущей IPC. Если текущий IPC не отвечает на диагностический инструмент сканирования, инструмент может запрос исполнительных данных в рамках ремонта.

   С помощью диагностического сканера начните процесс PMI для IPC, следуя инструкциям на экране.


1. Опустите рулевую колонку.

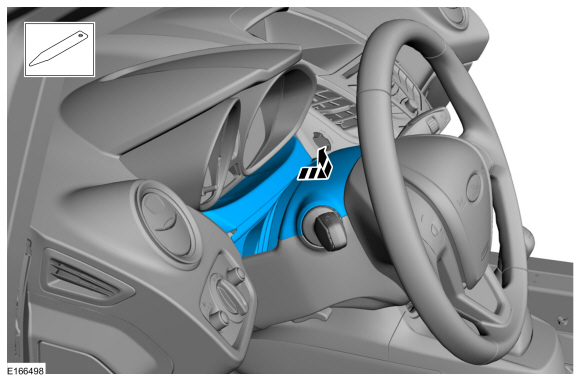

1. Снимите верхний кожух рулевой колонки.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1. Снимите крышку центрального болта IPC и болт.


1. Снимите болты и МПК. Отсоедините электрические разъемы.
   Крутящий момент: 18 фунтов на дюйм (2 Нм)

Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   ПРИМЕЧАНИЕ: При установке новой кнопки пуска IPC снимите реле R7 с CJB. и перемычки 3 и 5 вместе. После настройки снимите перемычку и переустановите реле R7.

   С помощью диагностического сканера завершите процесс PMI для IPC, следуя инструкциям на экране.


1. При установке нового IPC без запуска с помощью кнопки выполните процедуру сброса параметров.
   См.: Сброс параметров пассивной противоугонной системы (PATS) (419-01B). Пассивная противоугонная система (PATS) — автомобили без: бесключевого доступа и Кнопочный пуск, общие процедуры).


1. При установке нового IPC без кнопки запуска выполните процедуру программирования ключа.
   См.: Программирование ключей с помощью диагностического оборудования (419-01B, пассивное Противоугонная система (PATS) — автомобили без: бесключевого доступа и нажатия Кнопка Пуск, Общие процедуры).
