Ford Fiesta: Сиденья / Чехол на спинку переднего сиденья. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

ПРЕДУПРЕЖДЕНИЕ: Накладки на спинки передних сидений, установленные на сиденьях, оборудованных с боковыми подушками безопасности ремонту не подлежит. Новая декоративная крышка должна быть установлен. Чистка допустима. Несоблюдение этих инструкций может привести к неправильному срабатыванию боковой подушки безопасности и увеличению риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Показано сиденье водителя, сиденье пассажира аналогично.

Все места

1. Снимите переднее сиденье.
   См.: Переднее сиденье (501-10 Посадка, снятие и установка).


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   ПРИМЕЧАНИЕ: Следуйте уникальным инструкциям и рисункам для этого шага установки.

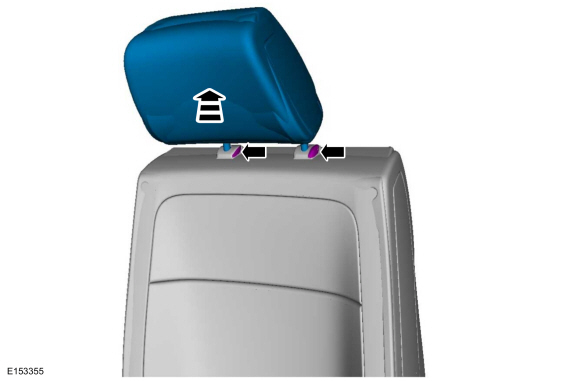

   Нажмите на фиксаторы и снимите подголовник.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   С обеих сторон.

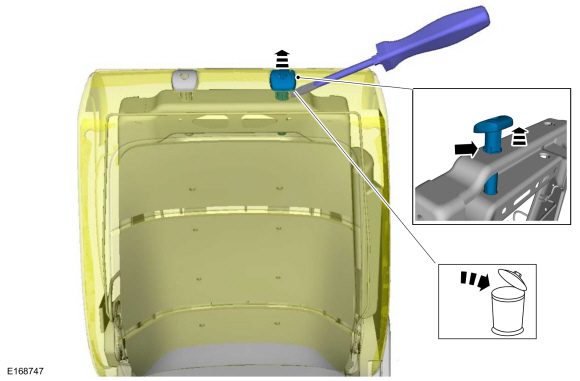

   Снимите и выбросьте направляющие втулки подголовника.
   Используйте общее оборудование: Отвертка с плоской головкой

Все сиденья, кроме Recaro™

1. Если есть.

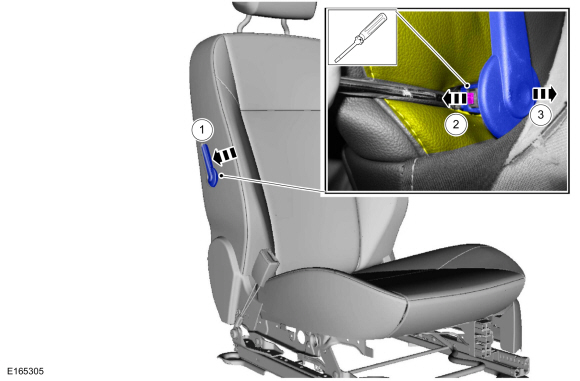

   1. Установите регулируемую поясничную рукоятку.

   2. Освободите фиксирующую защелку.
      Используйте общее оборудование: Отвертка с плоской головкой
   3. Снимите регулируемую поясничную ручку.


1. Отсоедините ремни обивки спинки и отложите обивку спинки в сторону.


Сиденья с подогревом

1. Отсоедините электрические разъемы обогреваемого сиденья и отложите жгут проводов в сторону.


Все места

1. 1. Освободите J-образный зажим и откройте крышку спинки.

   2. Отсоедините штифтовой фиксатор и фиксатор жгута проводов.

   3. Освободите J-образные зажимы обивки спинки.


Все сиденья, кроме Recaro™

1. УВЕДОМЛЕНИЕ: Будьте осторожны при отделении чехла спинки сиденья полоски на липучке или полоски на липучке могут быть порваны из пенопластовой прокладки спинки сиденья.

   Освободите застежки-липучки и частично переверните обивку спинки.

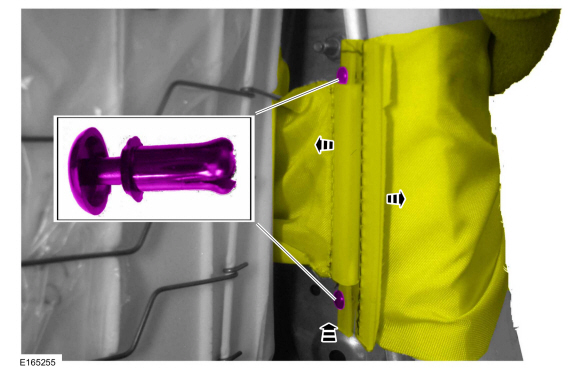

1. Снимите фиксаторы, освободите J-образный крюк и отведите желоб срабатывания боковой подушки безопасности в сторону.


Все места

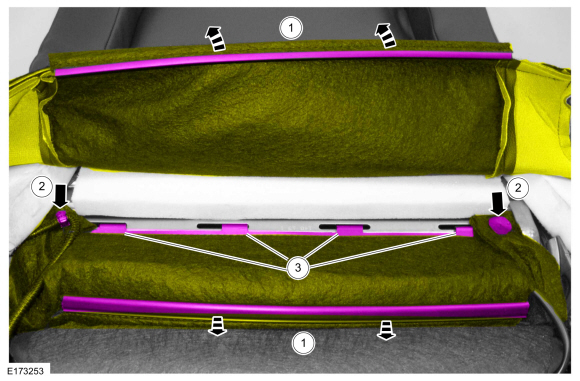

1. 1. Переверните обивку спинки.

   2. Отсоедините J-образные зажимы.

   3. Отсоедините J-образные зажимы.


Все сиденья, кроме Recaro™

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

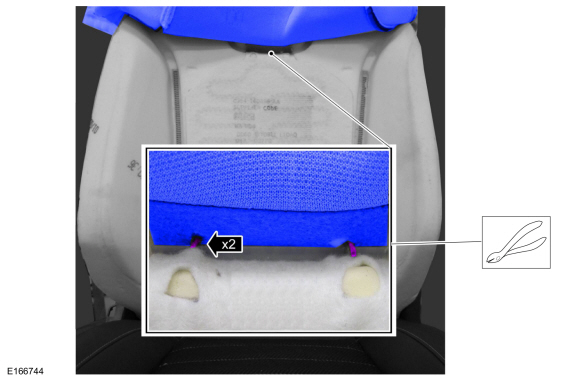

   Снимите кольца и снимите обивку спинки переднего сиденья.


Сиденья Recaro™

1. УВЕДОМЛЕНИЕ: Будьте осторожны при отделении чехла спинки сиденья от ленты на липучке, или полоска на липучке может быть порвана из пенопластовой прокладки спинки сиденья

   УВЕДОМЛЕНИЕ: Будьте осторожны при отделении чехла спинки сиденья от планок крючка и стрелы, или стрелы могут быть оторваны от сиденья поролоновая накладка на спинку.

   ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

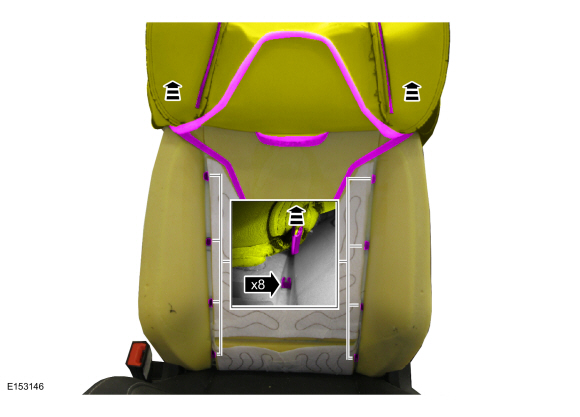

   Освободите застежки-липучки, освободите полоски застежек-липучек и снимите обивку спинки.


Монтаж

ПРЕДУПРЕЖДЕНИЕ: Внимательно осмотрите накладку подушки безопасности пассажира, контейнер и мягкий пакет перед сборкой. При обнаружении посторонних предметов удалите их, прежде чем прикреплять декоративную крышку подушки безопасности пассажира к контейнеру. Если канистра или мягкий пакет повреждены, установите новую подушку безопасности пассажира. сборка. Несоблюдение этого указания может привести к тому, что пассажир подушка безопасности срабатывает неправильно, что увеличивает риск серьезного телесные повреждения или смерть в результате аварии.

1. Для установки выполните процедуру удаления в обратном порядке.
   Используйте общее оборудование: плоскогубцы для свиных колец.

1. УВЕДОМЛЕНИЕ: Всегда устанавливайте новые направляющие втулки подголовника. Могут возникнуть сложности с регулировкой подголовника. Несоблюдение эти инструкции могут привести к отказу компонента.

   УВЕДОМЛЕНИЕ: Направляющие втулки подголовника не сменный. Неправильная установка направляющей подголовника втулки в правильном положении могут привести к выходу компонента из строя.

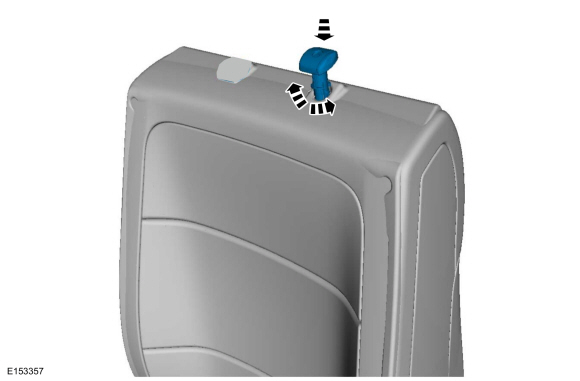

   С обеих сторон. Дайте направляющей втулке подголовника свободно проскальзывать через поролон спинки и чехол спинки. Поверните направляющая втулка подголовника, вдавливая ее в раму спинки отверстие до упора, надавливая рукой.
