Ford Fiesta: активация тормоза с усилителем / усилитель тормозов. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите главный тормозной цилиндр.
   См.: Главный тормозной цилиндр (206-06 Гидравлическое приведение в действие тормозов, снятие и установка).


1. УВЕДОМЛЕНИЕ: Не обслуживайте педаль тормоза или усилитель тормозов. без предварительного снятия выключателя стоп-сигнала. Этот переключатель должен быть удален с педалью тормоза в положении покоя. Плунжер переключателя должен быть сжат, чтобы переключатель мог вращаться в кронштейне. Пытаться снимите переключатель, когда плунжер выдвинут (во время нажатия педали) привести к повреждению переключателя.

   Снимите выключатель стоп-сигнала.
   См.: Выключатель стоп-сигнала (417-01 Наружное освещение, снятие и установка).


1. УВЕДОМЛЕНИЕ: Не обслуживайте педаль тормоза или усилитель тормозов. без предварительного снятия выключателя деактиватора круиз-контроля. Этот переключатель должен быть снят с педалью тормоза в положении покоя. поршень переключателя должен быть сжат, чтобы переключатель вращался в скобка. Попытка снять переключатель при выдвинутом плунжере (во время нажатия педали) приведет к повреждению переключателя.

   Снимите выключатель деактиватора круиз-контроля.
   См.: Выключатель деактиватора круиз-контроля (419-03 Круиз-контроль, снятие и установка).

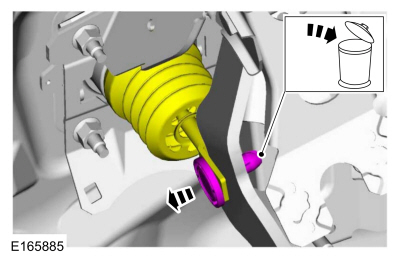

1. ПРИМЕЧАНИЕ: Стопорный штифт штока толкателя усилителя представляет собой одноразовое использование только часть. Каждый раз, когда стопорный штифт толкателя усилителя снят, следует использовать новый стопорный штифт штока толкателя усилителя.

   Сожмите язычки и снимите шплинт. Выбросьте булавку.

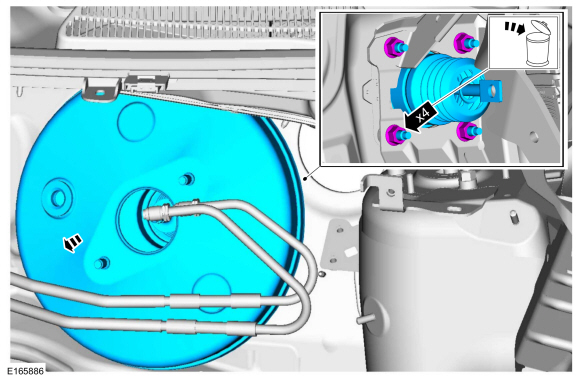

1. Снимите гайки и усилитель тормозов. Откажитесь от орехов.
   Крутящий момент: 18 фунт-футов (25 Нм)

Монтаж

1. УВЕДОМЛЕНИЕ: Не нажимайте, не тяните и не двигайте иным образом педаль тормоза при установке выключателя стоп-сигнала и деактиватора круиз-контроля выключатель. Установите эти выключатели с толкателем усилителя, прикрепленным к педали тормоза и с педалью тормоза в положении покоя. Установка этих переключателей при педали тормоза в любом другом положении приведет к неправильной регулировке и может повредить переключатели.

   Для установки выполните процедуру удаления в обратном порядке.
