Ford Explorer: Карданный вал / Снятие и установка — передний кардан

Материалы

Удаление

Все автомобили

1. Снимите раздаточную коробку.


3,0 и 3,0 л EcoBoost — гибрид

1. Снимите правый каталитический нейтрализатор.
   См. Правый каталитический нейтрализатор (309-00B Выхлопная система — 3,0 л EcoBoost, Снятие и установка).

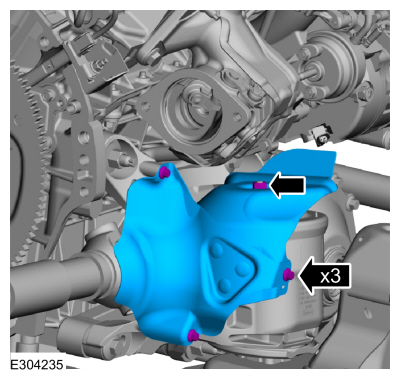

1. Снимите крепления и теплозащитный экран.


Все автомобили

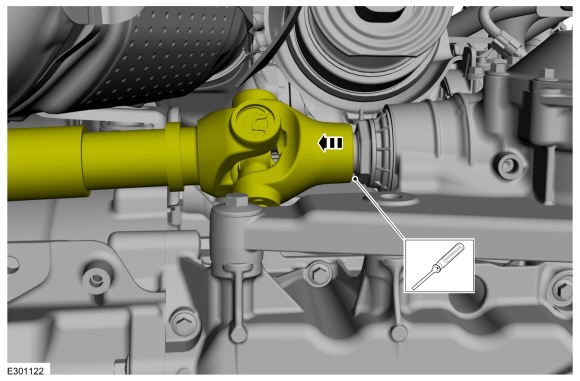

1. УВЕДОМЛЕНИЕ: Вилка карданного вала плотно прилегает к передней части вал шестерни оси со стопорным кольцом. Никогда не стучите по приводному валу или любому из его компоненты для отсоединения вилки карданного вала от шестерни передней оси корень. Поддевайте только в показанном месте, чтобы отсоединить вилку карданного вала от шток шестерни переднего моста или повреждение вилки и шестерни карданного вала может возникнуть стебель.

   ПРИМЕЧАНИЕ: Следует соблюдать осторожность, чтобы не повредить шлицы приводного вала.

   Используйте инструмент, чтобы отсоединить стопорное кольцо, удерживающее вилка переднего карданного вала к штоку шестерни переднего моста.

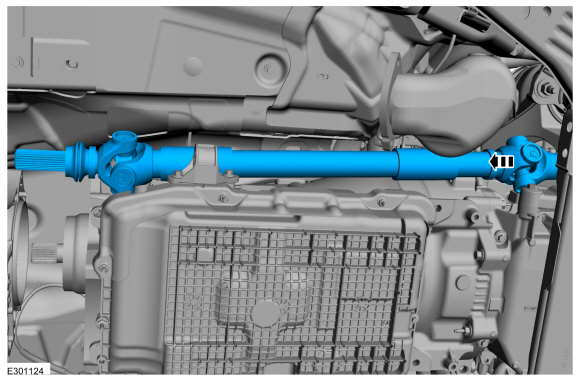

1. Снимите передний карданный вал с автомобиля.


1. Снимите и выбросьте чехол и хомут скользящей вилки переднего приводного вала.
   См.: Чехол скользящей вилки переднего приводного вала (205-01 Приводной вал, снятие и установка).

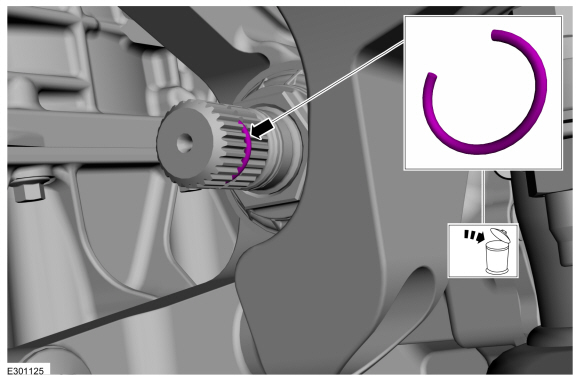

1. Снимите и выбросьте стопорное кольцо штока шестерни передней оси.

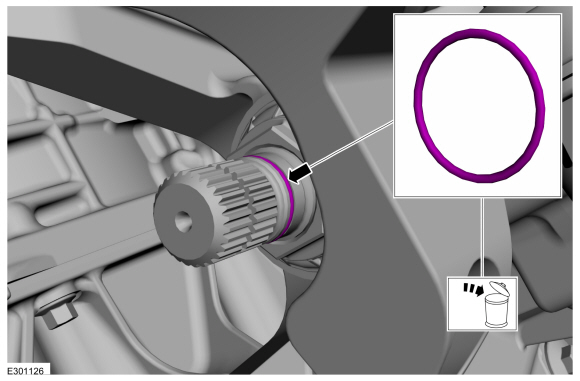

1. Снимите и выбросьте уплотнительное кольцо штока шестерни передней оси.


Монтаж

Все автомобили

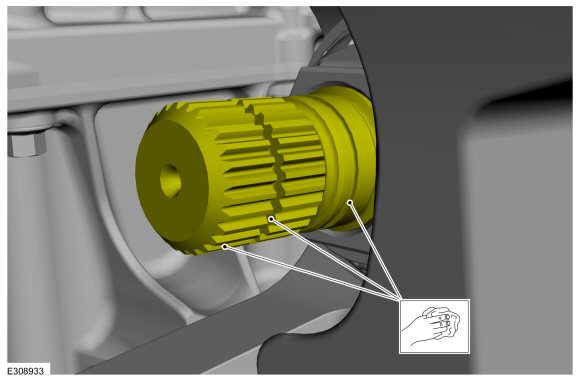

1. ПРИМЕЧАНИЕ: Убедитесь, что сопрягаемые поверхности чистые и на них нет посторонних материалов.

   Очистите от мусора или загрязнения шлицы, канавку стопорного кольца и поверхность возле канавки уплотнительного кольца.

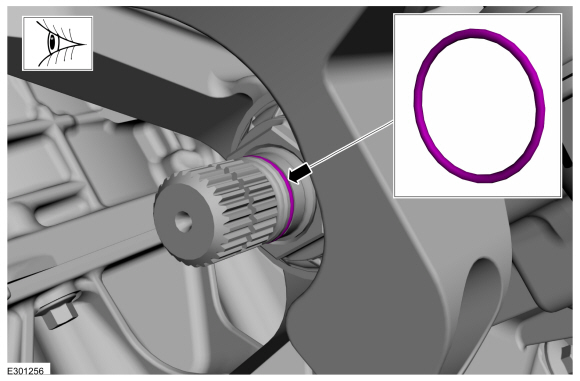

1. ПРИМЕЧАНИЕ: Убедитесь, что установлен новый компонент.

   ПРИМЕЧАНИЕ: Убедитесь, что уплотнительное кольцо установлено правильно.

   Установите новое уплотнительное кольцо штока шестерни передней оси.

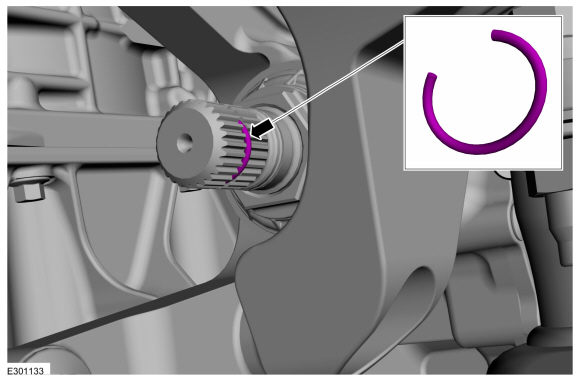

1. УВЕДОМЛЕНИЕ: Стопорное кольцо должно быть нагружено сбоку на шток шестерни передней оси, чтобы предотвратить деформацию стопорного кольца.

   ПРИМЕЧАНИЕ: Убедитесь, что установлен новый компонент.

   ПРИМЕЧАНИЕ: Убедитесь, что стопорное кольцо установлено правильно.

   Установите новое стопорное кольцо штока шестерни передней оси.

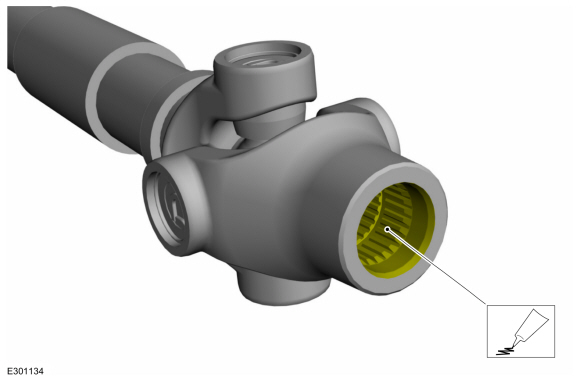

1. УВЕДОМЛЕНИЕ: Не допускайте чрезмерной смазки компонентов карданного вала. Использование чрезмерного количества смазки может привести к повреждению компонентов карданного вала.

   Смажьте консистентной смазкой шлицы вставной вилки переднего карданного вала.
   Материал: Смазка для скользящего хомута / 5Л3З-19А506-А

1. Установите пыльник скользящей вилки переднего карданного вала.
   См.: Чехол скользящей вилки переднего приводного вала (205-01 Приводной вал, снятие и установка).


1. Установите передний приводной вал на шток шестерни передней оси.

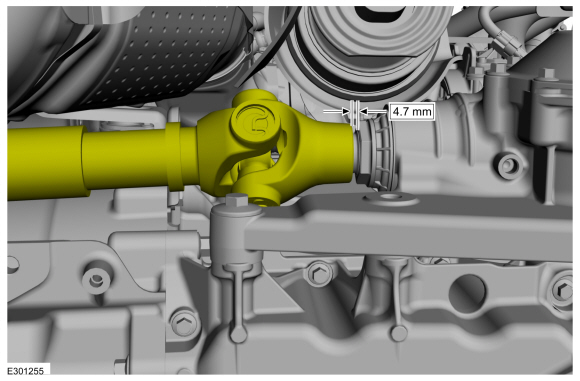

1. ПРИМЕЧАНИЕ: Соблюдайте подходящее возможное расстояние между компонентами.

   Обеспечьте расстояние между краем вставной вилки и гайкой шестерни передней оси.


3,0 и 3,0 л EcoBoost — гибрид

1. Установите теплозащитный экран и крепеж.
   Крутящий момент: 89 фунтов на дюйм (10 Нм)

1. Установите правый каталитический нейтрализатор.
   См. Правый каталитический нейтрализатор (309-00B Выхлопная система — 3,0 л EcoBoost, Снятие и установка).


Все автомобили

1. Установите раздаточную коробку.
