Ford Explorer: Зеркала заднего вида / Диагностика и проверка - Зеркала заднего вида

Руководство по эксплуатации Форд Эксплорер 2020-2023 гг. / Кузов и краска / Кузов и краска / Зеркала заднего вида / Диагностика и проверка - Зеркала заднего вида

Диаграмма DTC: DDM

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

код неисправности Описание Действие
B11F6:01 Электродвигатель складывания зеркала водителя: общая электрическая неисправность ПЕРЕЙТИ к точечному тесту E
B11F6:11 Электродвигатель складывания зеркала водителя: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту E
B11F6:13 Электродвигатель складывания зеркала водителя: обрыв цепи ПЕРЕЙТИ к точечному тесту E
B11F6:15 Электродвигатель складывания зеркала водителя: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту E
B1163:11 Выход обогревателя левого зеркала: короткое замыкание на массу ПЕРЕЙТИ к точному тесту D
B1163:15 Выход обогревателя левого зеркала: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точному тесту D
B1C09:11 Мотор левого/правого зеркала со стороны водителя: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту B
B1C09:15 Мотор левого/правого зеркала со стороны водителя: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту B
B1C10:11 Двигатель подъема/опускания зеркала водителя: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту C
B1C10:15 Электродвигатель зеркала поднятия/опускания водителя: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту C
B1C13:11 Обратная связь электродвигателя подъема/опускания зеркала со стороны водителя: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту C
B1C13:15 Обратная связь мотора поднятия/опускания зеркала водителя: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту C
B1C14:11 Обратная связь электродвигателя левого/правого зеркала со стороны водителя: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту C
B1C14:15 Обратная связь электродвигателя левого/правого зеркала со стороны водителя: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту C
C1B15:11 Напряжение питания датчика B: короткое замыкание цепи на массу ПЕРЕЙТИ к точечному тесту C
C1B15:15 Напряжение питания датчика B: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту C
Все остальные диагностические коды неисправностей DDM (DTC) -
СМ.: Замки, защелки и системы входа (501-14 Ручки, замки, защелки и системы входа, диагностика и тестирование).

Диаграмма кодов неисправности: PDM

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

код неисправности Описание Действие
B11F7:01 Двигатель складывания пассажирского зеркала: общая электрическая неисправность ПЕРЕЙТИ к точечному тесту E
B11F7:11 Электродвигатель складывания зеркал пассажира: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту E
B11F7:13 Электродвигатель складывания зеркала пассажира: обрыв цепи ПЕРЕЙТИ к точечному тесту E
B11F7:15 Электродвигатель складывания пассажирского зеркала: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту E
B1164:11 Выход обогревателя правого зеркала: короткое замыкание на массу ПЕРЕЙТИ к точному тесту D
B1164:15 Выход обогревателя правого зеркала: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точному тесту D
B1C11:11 Мотор пассажирского левого/правого зеркала: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту B
B1C11:15 Мотор пассажирского левого/правого зеркала: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту B
B1C12:11 Электродвигатель пассажирского зеркала вверх/вниз: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту B
B1C12:15 Электродвигатель пассажирского зеркала вверх/вниз: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту B
B1C15:11 Обратная связь электродвигателя подъема/опускания зеркала со стороны пассажира: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту C
B1C15:15 Обратная связь мотора пассажирского зеркала вверх/вниз: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту C
B1C16:11 Обратная связь электродвигателя левого/правого зеркала со стороны пассажира: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту C
B1C16:15 Обратная связь электродвигателя левого/правого зеркала со стороны пассажира: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту C
C1B15:11 Напряжение питания датчика B: короткое замыкание цепи на массу ПЕРЕЙТИ к точечному тесту C
C1B15:15 Напряжение питания датчика B: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту C
Все остальные диагностические коды неисправностей PDM (DTC) -
СМ.: Замки, защелки и системы входа (501-14 Ручки, замки, защелки и системы входа, диагностика и тестирование).

Таблица симптомов

Таблица симптомов: Зеркала заднего вида — снаружи

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

ПРИМЕЧАНИЕ: Очистите весь узел зеркала и стекло, чтобы помочь проверка беспокойства клиента и/или повреждения от удара. Не чистить любое зеркальное стекло или корпус со скребком для льда, лезвием бритвы, абразивом губки, агрессивные химикаты или чистящие средства на нефтяной основе, так как они могут повредить зеркальное стекло и/или корпус.

Состояние Возможные источники Действие
Одно или оба наружных зеркала складываются внутрь из-за давления ветра
  • Поврежден конструктивный кронштейн зеркала
  • ПРОВЕРЬТЕ зеркало на наличие структурных повреждений. При необходимости УСТАНОВИТЕ новое зеркало.
    СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Оба наружных зеркала не работают (с зеркалами с памятью или без них)
  • Проводка, клеммы или разъемы
  • Проблема с электростеклоподъемниками
  • Переключатель управления наружными зеркалами (встроен в переключатель управления стеклоподъемником левой передней двери)
  • ДДМ
  • УБЕДИТЕСЬ, что все электрические стеклоподъемники могут нормально управляться с помощью переключателя управления стеклоподъемником левой передней двери.
    • Если все электрические стеклоподъемники работают нормально от переключателя управления стеклоподъемником левой передней двери, УСТАНОВИТЕ новый переключатель управления стеклоподъемником левой передней двери.
      СМ.: Переключатель управления стеклоподъемником двери водителя (501-11 Стекло, рамы и механизмы, снятие и установка).
    • Если все электрические стеклоподъемники не работают нормально от переключателя управления стеклоподъемниками левой передней двери, ПРОВЕДИТЕ ДИАГНОСТИКУ электрических стеклоподъемников, прежде чем продолжить диагностику наружных зеркал.
      СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Одно зеркало не работает/работает неправильно Обратитесь к тесту Pinpoint ПЕРЕЙТИ к пинпойнт-тесту А
Горизонтальная или вертикальная операция одного зеркала не работает должным образом Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точечному тесту B
Функция вызова памяти наружных зеркал заднего вида не работает/работает неправильно Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точечному тесту C
Одно или оба наружных зеркала с подогревом не работают или постоянно включены Обратитесь к тесту Pinpoint ПЕРЕЙТИ к точному тесту D
Левое и правое наружные зеркала с обогревом не оттаивают с одинаковой скоростью. Нормальная работа обогревателя наружного зеркала заднего вида Никаких действий не требуется, в настоящее время система работает правильно.
Левое наружное зеркало с автоматическим затемнением не работает или постоянно затемнено. Обратитесь к тесту Pinpoint ПЕРЕЙТИ к пинпойнт-тесту F
Светодиод переключателя выбора наружных зеркал не работает (переключатель выбора наружных зеркал работает нормально) Переключатель выбора наружного зеркала заднего вида УСТАНОВИТЕ новый переключатель стеклоподъемника левой передней двери.
СМ.: Переключатель управления стеклоподъемником двери водителя (501-11 Стекло, рамы и механизмы, снятие и установка).
Лампа подсветки зеркала заднего вида не работает или горит постоянно Обратитесь к тесту Pinpoint
СМ.: Внутреннее освещение (417-02 Внутреннее освещение, диагностика и проверка).
Сигнал поворота наружного зеркала не работает или всегда включен Обратитесь к тесту Pinpoint
СМ.: Указатель поворота и аварийная сигнализация (417-01 Наружное освещение, диагностика и проверка).
Индикатор BLIS® не работает или постоянно горит Обратитесь к тесту Pinpoint
СМ.: Информационная система слепых зон (419-04 Боковое и заднее зрение, диагностика и проверка).

Таблица симптомов: зеркала заднего вида — салон

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

ПРИМЕЧАНИЕ: Очистите весь узел зеркала и стекло, чтобы помочь проверка беспокойства клиента и/или повреждения от удара. Не чистить любое зеркальное стекло или корпус со скребком для льда, лезвием бритвы, абразивом губки, агрессивные химикаты или чистящие средства на нефтяной основе, так как они могут повредить зеркальное стекло и/или корпус.

Состояние Возможные источники Действие
Внутреннее зеркало повреждено Стекло/корпус внутреннего зеркала загрязнены ОЧИСТИТЕ пораженную поверхность внутреннего зеркала
Внутреннее зеркало вибрирует или болтается Ослаблено крепление внутреннего зеркала Если зеркало все еще на лобовом стекле, не снимайте . ПОПЫТАЙТЕСЬ сначала полностью установить зеркало. Если зеркало все еще не закреплено или вибрирует, СНИМИТЕ и ВНОВЬ УСТАНОВИТЕ зеркало. Если условие по-прежнему существует, УСТАНОВИТЕ новое внутреннее зеркало.
СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).

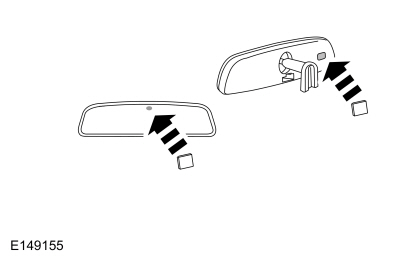

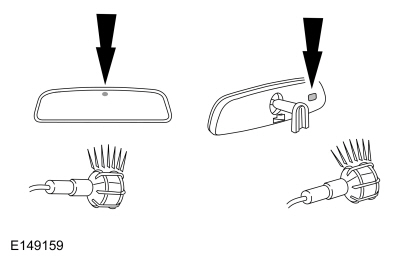

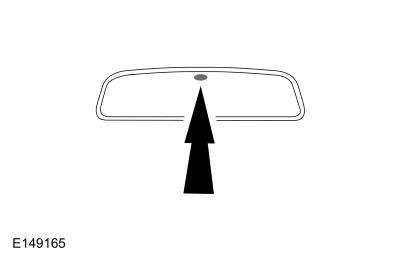

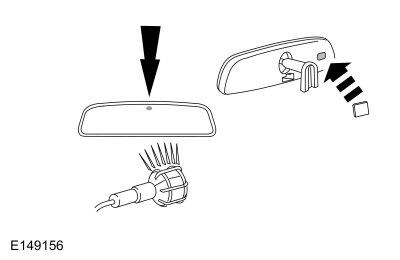

Внутреннее зеркало с автоматическим затемнением работает неправильно Обратитесь к тесту Pinpoint ПЕРЕЙТИ к пинпойнт-тесту G

Таблица симптомов: зеркала заднего вида — внешний шум, вибрация и резкость (NVH)

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

ПРИМЕЧАНИЕ: Очистите весь узел зеркала и стекло, чтобы помочь проверка беспокойства клиента и/или повреждения от удара. Не чистить любое зеркальное стекло или корпус со скребком для льда, лезвием бритвы, абразивом губки, агрессивные химикаты или чистящие средства на нефтяной основе, так как они могут повредить зеркальное стекло и/или корпус.

Состояние Возможные источники Действие
Корпус наружного зеркала вибрирует или болтается
  • Ослабли гайки крепления наружного зеркала
ЗАТЯНИТЕ гайки крепления наружного зеркала заднего вида.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
  • Воздушный дефлектор / каменные щиты вторичного рынка
Если возможно, УДАЛИТЕ вторичный рынок частей и ДОРОЖНЫХ ИСПЫТАНИЙ транспортного средства. Если беспокойства больше нет, СООБЩИТЕ покупателю о том, что неисправность была вызвана компонентами вторичного рынка. нежелательная вибрация.
Стекло наружного зеркала вибрирует или болтается
  • Ослаблены винты крепления электродвигателя наружного зеркала
  • Стекло наружного зеркала разболталось
НАЖМИТЕ на центр наружного зеркала стекло вверх, вниз, влево и вправо, чтобы убедиться, что стекло наружного зеркала сидит правильно. Если стекло наружного зеркала все еще не закреплено, СНИМИТЕ стекло наружного зеркала. ПРОВЕРЬТЕ пластину основания наружного зеркала заднего вида. за ущерб. ПРОВЕРЬТЕ винты крепления мотора наружного зеркала и ЗАТЯНУТЬ при необходимости. Если пластина основания наружного зеркала повреждена, УСТАНОВИТЕ новое стекло наружного зеркала заднего вида.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Шум ветра Пенопластовая прокладка между корпусом наружного зеркала и дверью смещена или повреждена УБЕДИТЕСЬ, что прокладка в хорошем состоянии. При необходимости ПЕРЕСТАНЬТЕ прокладку между корпусом наружного зеркала заднего вида. и дверь. Пенопластовая прокладка не подлежит обслуживанию, и если ее нельзя ремонт, УСТАНОВИТЬ новое наружное зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Наружное зеркало неправильно установлено на двери УБЕДИТЕСЬ, что между наружное зеркало и дверь. При необходимости Ослабьте наружное зеркало. гайки и ПЕРЕМЕСТИТЕ наружное зеркало, если это необходимо.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Ударное повреждение наружного зеркала ОСМОТРИТЕ наружное зеркало, чтобы убедиться в отсутствии повреждений корпуса или стекла.

Точные тесты


ТОЧНЫЙ ТЕСТ A: ОДНО ЗЕРКАЛО НЕ РАБОТАЕТ/РАБОТАЕТ НЕПРАВИЛЬНО

ПРИМЕЧАНИЕ: Очистите весь узел зеркала и стекло, чтобы помочь при проверке беспокойства клиента и/или повреждения от удара. Не очистите любое зеркальное стекло или корпус скребком для льда, лезвием бритвы, абразивные губки, агрессивные химикаты или чистящие средства на нефтяной основе, такие как они могут повредить зеркальное стекло и/или корпус.


Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

СМ.: Зеркала заднего вида — работа системы и описание компонентов (501-09 Зеркала заднего вида, описание и работа).

Возможные источники

  • Проводка, клеммы или разъемы
  • Проблема с электростеклоподъемниками
  • Переключатель управления наружными зеркалами (встроен в переключатель управления левым передним стеклом)
  • Мотор наружного зеркала
  • Наружное зеркало

Визуальный осмотр и предварительная проверка

  • Осмотрите подозрительное наружное зеркало на наличие повреждений или препятствий.
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема. Используйте только датчики Rotunda Flex (NUD105-R025D).
A1 ПРОВЕРЬТЕ ИДЕНТИФИКАЦИЮ ПАРАМЕТРОВ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ НАРУЖНЫМ ЗЕРКАЛОМ (PIDS)
  • С помощью диагностического сканера просмотрите идентификаторы параметров DDM (PID).
  • С помощью диагностического сканера просмотрите следующие идентификаторы параметров переключателя управления зеркалом DDM (PID):
    • L_MIR_SEL
    • R_MIR_SEL
    • MIR_SW_DOWN
    • MIR_SW_UP
    • MIR_SW_L
    • MIR_SW_R
  • Во время мониторинга идентификаторов параметров (PID), переключите переключатель управления зеркалом на левое зеркало и нажмите каждый переключатель направления.
  • Во время мониторинга идентификаторов параметров (PID), переключите переключатель управления зеркалом на правое зеркало и нажмите каждый переключатель направления.

Соответствуют ли идентификаторы параметров (PID) нажатиям переключателя управления зеркалом?
Да ПЕРЕЙТИ к A2
Нет УСТАНОВИТЕ новый переключатель стеклоподъемника левой передней двери.
СМ.: Переключатель управления стеклоподъемником двери водителя (501-11 Стекло, рамы и механизмы, снятие и установка).

A2 ПРОВЕРЬТЕ ОБЩУЮ ЦЕПЬ ДВИГАТЕЛЯ НАРУЖНОГО ЗЕРКАЛА НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отсоедините: подозрительное наружное зеркало C516 (левое) или C601 (правое).
  • Отключить: ДДМ C501B (концерн LH) или PDM C652B (концерн RH).
  • Мера:
    Нажмите, чтобы отобразить соединители

    левый


    Положительный вывод Измерение/действие Отрицательный вывод
    C501B-17 C516-2

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Положительный вывод Измерение/действие Отрицательный вывод
    C652B-17 C601-2

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к A3
Нет ОТРЕМОНТИРУЙТЕ цепь.

A3 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПЕРЕМЫЧКИ НАРУЖНОГО ЗЕРКАЛА
  • Осмотрите соединительный жгут наружных зеркал между жгутом проводов автомобиля и электродвигателями зеркал на наличие:
    • Обрыв или короткое замыкание
    • Повреждены или выдавлены штифты
    • Коррозия

Подвеска в порядке?
Да УСТАНОВИТЕ новый двигатель наружного зеркала заднего вида.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ жгут, если это необходимо. Если жгут нельзя отремонтировать, УСТАНОВИТЕ новое наружное зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).

ТОЧНЫЙ ТЕСТ B: ОДНО ЗЕРКАЛО В ГОРИЗОНТАЛЬНОМ ИЛИ ВЕРТИКАЛЬНОМ РАБОТЕ НЕ РАБОТАЕТ ДОЛЖНЫМ ОБРАЗОМ

ПРИМЕЧАНИЕ: Очистите весь узел зеркала и стекло, чтобы помочь при проверке беспокойства клиента и/или повреждения от удара. Не очистите любое зеркальное стекло или корпус скребком для льда, лезвием бритвы, абразивные губки, агрессивные химикаты или чистящие средства на нефтяной основе, такие как они могут повредить зеркальное стекло и/или корпус.


Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

СМ.: Зеркала заднего вида — работа системы и описание компонентов (501-09 Зеркала заднего вида, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ДДМ B1C09:11 Мотор левого/правого зеркала со стороны водителя: короткое замыкание на массу Непрерывный код неисправности DTC по требованию, который устанавливается в DDM, если DDM обнаруживает более высокое, чем ожидалось, потребление тока при подаче напряжения на цепь двигателя горизонтального зеркала.
ДДМ B1C09:15 Мотор левого/правого зеркала со стороны водителя: короткое замыкание на батарею или обрыв Непрерывный код неисправности DTC по требованию, который устанавливается в DDM, если DDM обнаруживает более низкий, чем ожидалось, потребляемый ток при подаче напряжения на цепь двигателя горизонтального зеркала.
ДДМ B1C10:11 Двигатель подъема/опускания зеркала водителя: короткое замыкание на массу Непрерывный код неисправности DTC по требованию, который устанавливается в DDM, если DDM обнаруживает более высокое, чем ожидалось, потребление тока при подаче напряжения на цепь электродвигателя вертикального зеркала.
ДДМ B1C10:15 Электродвигатель зеркала поднятия/опускания водителя: короткое замыкание на батарею или обрыв Непрерывный код неисправности DTC по запросу, который устанавливается в DDM, если DDM обнаруживает потребление тока ниже ожидаемого при подаче напряжения на цепь электродвигателя вертикального зеркала.
ДПМ B1C11:11 Мотор пассажирского левого/правого зеркала: короткое замыкание на массу Непрерывный код неисправности DTC по требованию, который устанавливается в PDM, если PDM обнаруживает более высокое, чем ожидалось, потребление тока при подаче напряжения на цепь двигателя горизонтального зеркала.
ДПМ B1C11:15 Мотор пассажирского левого/правого зеркала: короткое замыкание на батарею или обрыв Диагностический код неисправности с постоянной памятью, который устанавливается в PDM, если PDM обнаруживает меньшее, чем ожидалось, потребление тока при подаче напряжения на цепь двигателя горизонтального зеркала.
ДПМ B1C12:11 Электродвигатель пассажирского зеркала вверх/вниз: короткое замыкание на массу Диагностический код неисправности с постоянной памятью, который устанавливается в PDM, если PDM обнаруживает более высокое, чем ожидалось, потребление тока при подаче напряжения на цепь электродвигателя вертикального зеркала.
ДПМ B1C12:15 Электродвигатель пассажирского зеркала вверх/вниз: короткое замыкание на батарею или обрыв Непрерывный код неисправности DTC по запросу, который устанавливается в PDM, если PDM обнаруживает более низкое, чем ожидаемое, потребление тока при подаче напряжения на цепь двигателя вертикального зеркала.

Возможные источники

  • Проводка, клеммы или разъемы
  • Переключатель управления наружными зеркалами (встроен в переключатель управления левым передним стеклом)
  • Проблема системы зеркал с электроприводом
  • Мотор наружного зеркала
  • Наружное зеркало
  • ДДМ
  • ДПМ

Визуальный осмотр и предварительная проверка

  • Осмотрите подозрительное наружное зеркало на наличие повреждений или препятствий.
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема. Используйте только датчики Rotunda Flex (NUD105-R025D).
B1 ПРОВЕРЬТЕ ДВИЖЕНИЕ ЗЕРКАЛА
  • Зажигание включено.
  • Поверните подозрительное наружное зеркало вверх, вниз, влево и вправо.

Работает ли подозрительное наружное зеркало в любом направлении?
Да ПЕРЕЙТИ к B2
Нет ПЕРЕЙТИ к пинпойнт-тесту А

B2 ПРОВЕРЬТЕ ИДЕНТИФИКАЦИЮ ПАРАМЕТРОВ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ НАРУЖНЫМ ЗЕРКАЛОМ (PIDS)
  • С помощью диагностического сканера просмотрите идентификаторы параметров DDM (PID).
  • С помощью диагностического сканера просмотрите следующие идентификаторы параметров переключателя управления зеркалом DDM (PID):
    • L_MIR_SEL
    • R_MIR_SEL
    • MIR_SW_DOWN
    • MIR_SW_UP
    • MIR_SW_L
    • MIR_SW_R
  • Во время мониторинга идентификаторов параметров (PID), нажмите переключатель выбора левого зеркала и нажмите каждый переключатель направления.
  • Во время мониторинга идентификаторов параметров (PID), нажмите переключатель выбора правого зеркала и нажмите каждый переключатель направления.

Соответствуют ли идентификаторы параметров (PID) нажатиям переключателя управления зеркалом?
Да ПЕРЕЙТИ к B3
Нет УСТАНОВИТЕ новый переключатель стеклоподъемника левой передней двери.
СМ.: Переключатель управления стеклоподъемником двери водителя (501-11 Стекло, рамы и механизмы, снятие и установка).

B3 ПРОВЕРЬТЕ ВЫХОД НАПРЯЖЕНИЯ НА ПОДОЗРИТЕЛЬНОЕ НАРУЖНОЕ ЗЕРКАЛО

УВЕДОМЛЕНИЕ: На следующем шаге используется тестовая лампа для имитации нормальные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000) или Контрольная лампа накаливания 250-300 мА. Во избежание клеммы разъема повреждения, используйте комплект Rotunda Flex Probe для зонда контрольной лампы. подключение к транспортному средству. Не используйте щуп контрольной лампы непосредственно на любой разъем.

  • Зажигание ВЫКЛ.
  • Отсоедините: подозрительное наружное зеркало C516 (левое) или C601 (правое).
  • Зажигание включено.
  • Выберите подозрительное наружное зеркало, нажав соответствующий переключатель выбора наружного зеркала.
  • Соединять:
    Нажмите, чтобы отобразить соединители

    левый


    Ведущий 1 Измерение/действие Ведущий 2
    C516-1 Земля
    C516-2 Земля

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Ведущий 1 Измерение/действие Ведущий 2
    C601-1 Земля
    C601-2 Земля
  • Нажмите переключатель управления наружными зеркалами влево/вправо и следите за контрольной лампой.
  • Соединять:
    Нажмите, чтобы отобразить соединители

    левый


    Ведущий 1 Измерение/действие Ведущий 2
    C516-4 Земля
    C516-2 Земля

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Ведущий 1 Измерение/действие Ведущий 2
    C601-4 Земля
    C601-2 Земля
  • Нажмите переключатель управления наружными зеркалами в направлении вверх/вниз и следите за контрольной лампой.

Контрольная лампа загорается только при нажатии переключателя управления наружными зеркалами в любом направлении?
Да ПЕРЕЙТИ к B4
Нет ПЕРЕЙДИТЕ к B5

B4 ПРОВЕРКА ЖГУТА ПЕРЕМЫЧКИ НАРУЖНОГО ЗЕРКАЛА
  • Осмотрите соединительный жгут наружных зеркал между жгутом проводов автомобиля и электродвигателями зеркал на наличие:
    • Обрыв или короткое замыкание
    • Повреждены или выдавлены штифты
    • Коррозия

Подвеска в порядке?
Да УСТАНОВИТЕ новый электродвигатель наружного зеркала заднего вида.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ жгут, если это необходимо. Если жгут нельзя отремонтировать, УСТАНОВИТЕ новое наружное зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).

B5 ПРОВЕРЬТЕ ПОДОЗРЕВАЕМЫЕ ЦЕПИ НАРУЖНОГО ЗЕРКАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить: ДДМ C501B (концерн LH) или PDM C652B (концерн RH).
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители

    левый


    Положительный вывод Измерение/действие Отрицательный вывод
    C516-1 Земля
    C516-2 Земля
    C516-4 Земля

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-1 Земля
    C601-2 Земля
    C601-4 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙДИТЕ к B6

B6 ПРОВЕРЬТЕ ПОДОЗРИТЕЛЬНЫЕ ЦЕПИ НАРУЖНОГО ЗЕРКАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители

    левый


    Положительный вывод Измерение/действие Отрицательный вывод
    C516-1 Земля
    C516-2 Земля
    C516-4 Земля

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-1 Земля
    C601-2 Земля
    C601-4 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к B7
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

B7 ПРОВЕРЬТЕ ПОДОЗРИТЕЛЬНЫЕ ЦЕПИ НАРУЖНОГО ЗЕРКАЛА НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители

    левый


    Положительный вывод Измерение/действие Отрицательный вывод
    C516-1 C501B-16
    C516-2 C501B-17
    C516-4 C501B-15

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-1 C652B-16
    C601-2 C652B-17
    C601-4 C652B-15

Сопротивления меньше 3 Ом?
Да ПЕРЕЙДИТЕ к B8
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

B8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) / PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите все разъемы DDM/PDM и соответствующие линейные разъемы.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подсоедините разъемы DDM/PDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый DDM/PDM.
СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ C: ФУНКЦИЯ ВЫЗОВА ПАМЯТИ НАРУЖНОГО ЗЕРКАЛА НЕ РАБОТАЕТ/РАБОТАЕТ НЕПРАВИЛЬНО

ПРИМЕЧАНИЕ: Очистите весь узел зеркала и стекло, чтобы помочь при проверке беспокойства клиента и/или повреждения от удара. Не очистите любое зеркальное стекло или корпус скребком для льда, лезвием бритвы, абразивные губки, агрессивные химикаты или чистящие средства на нефтяной основе, такие как они могут повредить зеркальное стекло и/или корпус.

ПРИМЕЧАНИЕ: Если DDM или PDM обнаруживает неисправность цепи обратной связи двигателя зеркала, стратегия тайм-аута отключает операции с памятью на 30 секунд, чтобы предотвратить повреждение системы. После 30-секундного тайм-аута нормальная работа возобновляется.


Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

СМ.: Зеркала заднего вида — работа системы и описание компонентов (501-09 Зеркала заднего вида, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ДДМ B1C13:11 Обратная связь электродвигателя подъема/опускания зеркала со стороны водителя: короткое замыкание на массу Непрерывный DTC по запросу, который устанавливается в DDM, если DDM обнаруживает короткое замыкание на массу в цепи обратной связи по вертикальному положению.
ДДМ B1C13:15 Обратная связь мотора поднятия/опускания зеркала водителя: короткое замыкание на батарею или обрыв Непрерывный DTC по запросу, который устанавливается в DDM, если DDM обнаруживает короткое замыкание на напряжение питания или обрыв в цепи обратной связи по вертикальному положению.
ДДМ B1C14:11 Обратная связь электродвигателя левого/правого зеркала со стороны водителя: короткое замыкание на массу Непрерывный DTC по запросу, который устанавливается в DDM, если DDM обнаруживает короткое замыкание на массу в цепи обратной связи по горизонтальному положению.
ДДМ B1C14:15 Обратная связь электродвигателя левого/правого зеркала со стороны водителя: короткое замыкание на батарею или обрыв Непрерывный DTC по запросу, который устанавливается в DDM, если DDM обнаруживает короткое замыкание на напряжение питания или обрыв в цепи обратной связи по горизонтальному положению.
ДДМ C1B15:11 Напряжение питания датчика B: короткое замыкание цепи на массу Непрерывный код DTC, выдаваемый по требованию, который устанавливается в DDM/PDM, если DDM/PDM обнаруживает короткое замыкание на массу в цепи питания датчика положения наружного зеркала заднего вида.
ДДМ C1B15:15 Напряжение питания датчика B: короткое замыкание на батарею или обрыв Непрерывный код DTC, выдаваемый по требованию, который устанавливается в DDM/PDM, если DDM/PDM обнаруживает короткое замыкание на напряжение питания или обрыв в цепи питания датчика положения наружного зеркала заднего вида.
ДПМ B1C15:11 Обратная связь электродвигателя подъема/опускания зеркала со стороны пассажира: короткое замыкание на массу Непрерывный DTC по запросу, который устанавливается в PDM, если PDM обнаруживает короткое замыкание на массу в цепи обратной связи по вертикальному положению.
ДПМ B1C15:15 Обратная связь мотора пассажирского зеркала вверх/вниз: короткое замыкание на батарею или обрыв Непрерывный DTC по запросу, который устанавливается в PDM, если PDM обнаруживает короткое замыкание на напряжение или обрыв в цепи обратной связи по вертикальному положению.
ДПМ B1C16:11 Обратная связь электродвигателя левого/правого зеркала со стороны пассажира: короткое замыкание на массу Непрерывный DTC по запросу, который устанавливается в PDM, если PDM обнаруживает короткое замыкание на массу в цепи обратной связи по горизонтальному положению.
ДПМ B1C16:15 Обратная связь электродвигателя левого/правого зеркала со стороны пассажира: короткое замыкание на батарею или обрыв Непрерывный DTC по запросу, который устанавливается в PDM, если PDM обнаруживает короткое замыкание на напряжение питания или обрыв в цепи обратной связи по горизонтальному положению.
ДПМ C1B15:11 Напряжение питания датчика B: короткое замыкание цепи на массу Непрерывный код DTC, выдаваемый по требованию, который устанавливается в DDM/PDM, если DDM/PDM обнаруживает короткое замыкание на массу в цепи питания датчика положения наружного зеркала заднего вида.
ДПМ C1B15:15 Напряжение питания датчика B: короткое замыкание на батарею или обрыв Непрерывный код DTC, выдаваемый по требованию, который устанавливается в DDM/PDM, если DDM/PDM обнаруживает короткое замыкание на напряжение питания или обрыв в цепи питания датчика положения наружного зеркала заднего вида.

Возможные источники

  • Проводка, клеммы или разъемы
  • Проблема с системой памяти сидений
  • Проблема системы зеркал с электроприводом
  • Мотор наружного зеркала
  • Наружное зеркало
  • ДДМ
  • ДПМ
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема. Используйте только датчики Rotunda Flex (NUD105-R025D).
C1 ПРОВЕРЬТЕ РАБОТУ СИДЕНЬЯ С ПАМЯТЬЮ
  • Зажигание включено.
  • Проверьте работу функции памяти сиденья.

Работает ли функция памяти сиденья?
Да ПЕРЕЙТИ на С2
Нет ПРОВЕРЬТЕ систему сиденья с памятью, прежде чем продолжить диагностика функции вызова памяти наружных зеркал.
СМ.: Передние сиденья (501-10A Передние сиденья, диагностика и проверка).

C2 ПРОВЕРКА РАБОТЫ ЗЕРКАЛ С ЭЛЕКТРОПРИВОДОМ
  • Проверьте работу функций подъема/опускания и лево/право подозрительных зеркал с электроприводом.

Работает ли подозрительное зеркало во всех направлениях?
Да ПЕРЕЙТИ на С3
Нет ПЕРЕЙТИ к точечному тесту B

C3 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ НАРУЖНОГО ЗЕРКАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отсоедините: подозрительное наружное зеркало C516 (левое) или C601 (правое).
  • Отключить: ДДМ C501B (концерн LH) или PDM C652B (концерн RH).
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители

    левый


    Положительный вывод Измерение/действие Отрицательный вывод
    C516-10 Земля
    C516-7 Земля
    C516-9 Земля
    C516-11 Земля

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-10 Земля
    C601-7 Земля
    C601-9 Земля
    C601-11 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ на С4

C4 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ НАРУЖНОГО ЗЕРКАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители

    левый


    Положительный вывод Измерение/действие Отрицательный вывод
    C516-10 Земля
    C516-7 Земля
    C516-9 Земля
    C516-11 Земля

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-10 Земля
    C601-7 Земля
    C601-9 Земля
    C601-11 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на С5
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

C5 ПРОВЕРЬТЕ ПОДОЗРИТЕЛЬНЫЕ ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ НАРУЖНОГО ЗЕРКАЛА НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители

    левый


    Положительный вывод Измерение/действие Отрицательный вывод
    C516-10 C501B-23
    C516-7 C501B-10
    C516-9 C501B-22
    C516-11 C501B-21

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-10 C652B-23
    C601-7 C652B-10
    C601-9 C652B-22
    C601-11 C652B-21

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на С6
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

C6 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПЕРЕМЫЧКИ НАРУЖНОГО ЗЕРКАЛА
  • Осмотрите соединительный жгут наружных зеркал между жгутом проводов автомобиля и электродвигателями зеркал на наличие:
    • Обрыв или короткое замыкание
    • Повреждены или выдавлены штифты
    • Коррозия

Подвеска в порядке?
Да УСТАНОВИТЕ новый двигатель наружного зеркала заднего вида.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка). ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема не устранена, ПЕРЕЙДИТЕ к пункту C7.
Нет ОТРЕМОНТИРУЙТЕ жгут, если это необходимо. Если жгут нельзя отремонтировать, УСТАНОВИТЕ новое наружное зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).

C7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) / PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите все разъемы DDM/PDM и соответствующие линейные разъемы.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подсоедините разъемы DDM/PDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый DDM/PDM.
СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ D: ОДНО ИЛИ ОБА НАРУЖНЫХ ЗЕРКАЛА С ПОДОГРЕВОМ НЕ РАБОТАЮТ ИЛИ ВСЕГДА ВКЛЮЧЕНЫ (БЕЗ ЗЕРКАЛА С ПАМЯТЬЮ)

ПРИМЕЧАНИЕ: Очистите весь узел зеркала и стекло, чтобы помочь при проверке беспокойства клиента и/или повреждения от удара. Не очистите любое зеркальное стекло или корпус скребком для льда, лезвием бритвы, абразивные губки, агрессивные химикаты или чистящие средства на нефтяной основе, такие как они могут повредить зеркальное стекло и/или корпус.


Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

СМ.: Зеркала заднего вида — работа системы и описание компонентов (501-09 Зеркала заднего вида, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ДДМ В1163:11 Выход обогревателя левого зеркала: короткое замыкание на массу Непрерывный код неисправности DTC по требованию, который устанавливается в DDM, если DDM обнаруживает более высокое, чем ожидалось, потребление тока при подаче напряжения на цепь обогревателя левого наружного зеркала заднего вида.
ДДМ В1163:15 Выход обогревателя левого зеркала: короткое замыкание на батарею или обрыв Непрерывный код неисправности DTC, выдаваемый по требованию, который устанавливается в DDM, если DDM обнаруживает более низкое, чем ожидалось, потребление тока при подаче напряжения на цепь обогревателя левого наружного зеркала заднего вида.
ДПМ B1164:11 Выход обогревателя правого зеркала: короткое замыкание на массу Непрерывный код неисправности DTC по требованию, который устанавливается в PDM, если PDM обнаруживает более высокое, чем ожидалось, потребление тока при подаче напряжения на цепь обогревателя правого наружного зеркала заднего вида.
ДПМ B1164:15 Выход обогревателя правого зеркала: короткое замыкание на батарею или обрыв Непрерывный код неисправности DTC, выдаваемый по требованию, который устанавливается в PDM, если PDM обнаруживает более низкое, чем ожидалось, потребление тока при подаче напряжения на цепь обогревателя правого наружного зеркала заднего вида.

Возможные источники

  • Проводка, клеммы или разъемы
  • Наружное зеркальное стекло
  • Наружное зеркало
  • Дверной модуль

Визуальный осмотр и предварительная проверка

  • Осмотрите подозрительный корпус наружного зеркала и стекло на наличие повреждений.
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема. Используйте только датчики Rotunda Flex (NUD105-R025D).
D1 ПРОВЕРЬТЕ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ИЛИ PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку DDM (для левого) или PDM (для правого).

Имеются ли какие-либо диагностические коды неисправностей (DTC)?
Да Для ДДМ Диагностический код неисправности B1163:11 или PDM DTC B1164:11, ПЕРЕЙДИТЕ к D7
Для ДДМ Диагностический код неисправности B1163:15 или PDM DTC B1164:15, ПЕРЕЙДИТЕ к D3
Для всех других диагностических кодов неисправности (DTC) DDM или PDM:
СМ.: Замки, защелки и системы входа (501-14 Ручки, замки, защелки и системы входа, диагностика и тестирование).
Нет ПЕРЕЙДИТЕ к D2

D2 ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ ОБОГРЕВА ЗАДНЕГО СТЕКЛА
  • Запустить двигатель.
  • При работающем двигателе включите обогреватель заднего стекла.
  • Используя инфракрасный температурный пистолет или аналогичный, измеряйте температуру заднего стекла в течение примерно 30 секунд, отмечая изменения температуры.

Температура стекла заднего стекла повысилась?
Да ПЕРЕЙДИТЕ к D3
Нет ПРОВЕРЬТЕ ДИАГНОСТИКУ системы обогрева заднего стекла перед продолжением диагностики обогреваемых наружных зеркал.
СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).

D3 ПРОВЕРЬТЕ ВЫХОДНОЕ НАПРЯЖЕНИЕ ОБОГРЕВАТЕЛЯ НАРУЖНОГО ЗЕРКАЛА НА НАРУЖНОМ ЗЕРКАЛЕ

УВЕДОМЛЕНИЕ: На следующем шаге используется тестовая лампа для имитации нормальные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000) или Контрольная лампа накаливания 250-300 мА. Во избежание клеммы разъема повреждения, используйте комплект Rotunda Flex Probe для зонда контрольной лампы. подключение к транспортному средству. Не используйте щуп контрольной лампы непосредственно на любой разъем.

  • Зажигание ВЫКЛ.
  • Отсоедините: Наружное зеркало C516 или C601.
  • Запустить двигатель.
  • Соединять:
    Нажмите, чтобы отобразить соединители

    левый


    Ведущий 1 Измерение/действие Ведущий 2
    C516-6 C516-8

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Ведущий 1 Измерение/действие Ведущий 2
    C601-6 C601-8
  • При работающем двигателе включите обогреватель заднего стекла.

Горит ли тестовая лампочка только когда включается обогрев заднего стекла?
Да ПЕРЕЙДИТЕ к D11
Нет Если контрольная лампа горит все время, ПЕРЕЙДИТЕ к D4.
Если контрольная лампа не загорается, ПЕРЕЙДИТЕ к D5.

D4 ПРОВЕРЬТЕ ЦЕПЬ ОТОПИТЕЛЯ НА НАПРЯЖЕНИЕ В НАРУЖНОМ ЗЕРКАЛЕ
  • Зажигание ВЫКЛ.
  • Отключить: ДДМ C501B (концерн LH) или PDM C652B (концерн RH).
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители

    левый


    Положительный вывод Измерение/действие Отрицательный вывод
    C516-6 Земля

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-6 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет Для левого зеркала ПЕРЕЙДИТЕ к D9.
Для правого зеркала перейдите к D10.

D5 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ОТОПИТЕЛЯ НА НАРУЖНОМ ЗЕРКАЛЕ

УВЕДОМЛЕНИЕ: На следующем шаге используется тестовая лампа для имитации нормальные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000) или Контрольная лампа накаливания 250-300 мА. Во избежание клеммы разъема повреждения, используйте комплект Rotunda Flex Probe для зонда контрольной лампы. подключение к транспортному средству. Не используйте щуп контрольной лампы непосредственно на любой разъем.

  • Выключите обогрев заднего стекла.
  • Соединять:
    Нажмите, чтобы отобразить соединители

    левый


    Ведущий 1 Измерение/действие Ведущий 2
    C516-6 Земля

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Ведущий 1 Измерение/действие Ведущий 2
    C601-6 Земля
  • При работающем двигателе включите обогреватель заднего стекла.

Контрольная лампочка горит?
Да ОТРЕМОНТИРУЙТЕ цепь заземления.
Нет ПЕРЕЙДИТЕ к D6

D6 ПРОВЕРЬТЕ НА ОБРЫВ В ЦЕПИ ОТОПИТЕЛЯ МЕЖДУ ЗЕРКАЛОМ И ДВЕРНЫМ МОДУЛЕМ
  • Зажигание ВЫКЛ.
  • Отключить: ДДМ C501B (концерн LH) или PDM C652B (концерн RH).
  • Мера:
    Нажмите, чтобы отобразить соединители

    левый


    Положительный вывод Измерение/действие Отрицательный вывод
    C516-6 C501B-19

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-6 C652B-19

Сопротивление меньше 3 Ом?
Да Для левого зеркала ПЕРЕЙДИТЕ к D9.
Для правого зеркала перейдите к D10.
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

D7 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДВЕРНОГО МОДУЛЯ ПРИ ОТКЛЮЧЕННОМ НАРУЖНОМ ЗЕРКАЛЕ
  • Зажигание ВЫКЛ.
  • Отсоедините: подозрительное наружное зеркало C516 (левое) или C601 (правое).
  • Зажигание включено.
  • С помощью диагностического сканера сотрите диагностические коды неисправности (DTC) DDM или PDM.
  • С помощью диагностического сканера выполните самопроверку DDM или PDM.

Является ли ДДМ Диагностический код неисправности B1163:15 или PDM DTC B1164:15 присутствует?
Да ПЕРЕЙДИТЕ к D8
Нет Если вас беспокоит LH, ПЕРЕЙДИТЕ к D9.
Если вас беспокоит правая сторона, ПЕРЕЙДИТЕ к D10.

D8 ПРОВЕРЬТЕ ЦЕПЬ ОТОПИТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ В НАРУЖНОМ ЗЕРКАЛЕ
  • Зажигание ВЫКЛ.
  • Отключить: ДДМ C501B (концерн LH) или PDM C652B (концерн RH).
  • Мера:
    Нажмите, чтобы отобразить соединители

    левый


    Положительный вывод Измерение/действие Отрицательный вывод
    C516-6 Земля

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-6 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D11
Нет ОТРЕМОНТИРУЙТЕ цепь.

D9 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите все разъемы DDM и соответствующие линейные разъемы.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы DDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый DDM.
СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

D10 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите все разъемы PDM и соответствующие линейные разъемы.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы PDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый PDM.
СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

D11 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПЕРЕМЫЧКИ НАРУЖНОГО ЗЕРКАЛА
  • Осмотрите соединительный жгут наружного зеркала заднего вида между жгутом проводов автомобиля и стеклом зеркала на наличие:
    • Обрыв или короткое замыкание
    • Повреждены или выдавлены штифты
    • Коррозия

Подвеска в порядке?
Да УСТАНОВИТЕ новое стекло наружного зеркала заднего вида.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ жгут, если это необходимо. Если жгут нельзя отремонтировать, УСТАНОВИТЕ новое наружное зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).

ТОЧНЫЙ ТЕСТ E: ОДНО ЗЕРКАЛО В ГОРИЗОНТАЛЬНОМ ИЛИ ВЕРТИКАЛЬНОМ РАБОТЕ НЕ РАБОТАЕТ ПРАВИЛЬНО

УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема. Используйте только датчики Rotunda Flex (NUD105-R025D).

ПРИМЕЧАНИЕ: Очистите весь узел зеркала и стекло, чтобы помочь при проверке беспокойства клиента и/или повреждения от удара. Не очистите любое зеркальное стекло или корпус скребком для льда, лезвием бритвы, абразивные губки, агрессивные химикаты или чистящие средства на нефтяной основе, такие как они могут повредить зеркальное стекло и/или корпус.

ПРИМЕЧАНИЕ: Зеркала с электроприводом складывания должны быть синхронизированы в любое время, когда правое, левое либо оба зеркала с электроприводом складываются или раскладываются без использования переключатель управления зеркалом с электроприводом складывания, или если новое зеркало с электроприводом складывания был установлен. См. Синхронизация зеркал с электроприводом складывания в эта секция.

ПРИМЕЧАНИЕ: Если наружные зеркала сложены и разложены несколько раз подряд функция блокировки питания отключит системы примерно на 3-10 минут, чтобы предотвратить повреждение складные моторы. По прошествии 3-10 минут нормальная работа возобновляется.


Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

СМ.: Зеркала заднего вида — работа системы и описание компонентов (501-09 Зеркала заднего вида, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ДДМ B11F6:01 Электродвигатель складывания зеркала водителя: общая электрическая неисправность Непрерывная память и код DTC по запросу, который устанавливается в DDM, если DDM обнаруживает потребление тока, превышающее ожидаемое, при подаче напряжения на цепь складывания левого наружного зеркала заднего вида.
ДДМ B11F6:11 Электродвигатель складывания зеркала водителя: короткое замыкание на массу Непрерывный код неисправности DTC по требованию, который устанавливается в DDM, если DDM обнаруживает более высокое, чем ожидалось, потребление тока при подаче напряжения на цепь двигателя горизонтального зеркала.
ДДМ B11F6:13 Электродвигатель складывания зеркала водителя: обрыв цепи Непрерывная память и код DTC по запросу, который устанавливается в DDM, если DDM обнаруживает меньшее, чем ожидалось, потребление тока при подаче напряжения на цепь складывания левого наружного зеркала заднего вида.
ДДМ B11F6:15 Электродвигатель складывания зеркала водителя: короткое замыкание на батарею или обрыв Непрерывный код неисправности DTC по требованию, который устанавливается в DDM, если DDM обнаруживает более низкий, чем ожидалось, потребляемый ток при подаче напряжения на цепь двигателя горизонтального зеркала.
ДПМ B11F7:01 Двигатель складывания пассажирского зеркала: общая электрическая неисправность Непрерывная память и DTC по требованию, которые устанавливаются в PDM, если PDM обнаруживает более высокое, чем ожидаемое, потребление тока при подаче напряжения на цепь двигателя горизонтального зеркала.
ДПМ B11F7:11 Электродвигатель складывания зеркал пассажира: короткое замыкание на массу Непрерывный код неисправности DTC по требованию, который устанавливается в PDM, если PDM обнаруживает потребление тока, превышающее ожидаемое, при подаче напряжения на цепь складывания правого наружного зеркала заднего вида.
ДПМ B11F7:13 Электродвигатель складывания зеркала пассажира: обрыв цепи Непрерывная память и код DTC по запросу, который устанавливается в PDM, если PDM обнаруживает меньшее, чем ожидалось, потребление тока при подаче напряжения на цепь складывания правого наружного зеркала заднего вида.
ДПМ B11F7:15 Двигатель складывания пассажирского зеркала: короткое замыкание на батарею или обрыв Диагностический код неисправности с постоянной памятью, который устанавливается в PDM, если PDM обнаруживает меньшее, чем ожидалось, потребление тока при подаче напряжения на цепь двигателя горизонтального зеркала.

Возможные источники

  • Активна функция блокировки мотора электропривода складывания зеркал.
  • Заедание или засорение зеркала с электроприводом
  • Зеркала с электроприводом не синхронизированы
  • Проблема сети связи
  • Проблема с электростеклоподъемниками
  • Проводка, клеммы или разъемы
  • Переключатель складывания наружных зеркал (встроен в переключатель управления стеклоподъемником левой передней двери)
  • Наружное зеркало
  • Дверной модуль

Визуальный осмотр и предварительная проверка

  • Убедитесь, что все электрические стеклоподъемники могут нормально открываться и закрываться с помощью переключателя управления стеклоподъемником левой передней двери.
  • Убедитесь, что зеркала с электроприводом складывания не зажаты и не заблокированы.
  • Убедитесь, что функция блокировки отключена.
УВЕДОМЛЕНИЕ: Очистите весь узел зеркала и стекло, чтобы помочь проверка беспокойства клиента и/или повреждения от удара. Не чистить любое зеркальное стекло или корпус со скребком для льда, лезвием бритвы, абразивом губки, агрессивные химикаты или чистящие средства на нефтяной основе, так как они могут повредить зеркальное стекло и/или корпус.
E1 ВЫПОЛНЕНИЕ ПРОВЕРКИ СЕТИ
  • Зажигание включено.
  • С помощью диагностического сканера выполните сетевой тест.

Проходят ли DDM и PDM сетевой тест?
Да ПЕРЕЙТИ на E2
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

E2 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ МОДУЛЯ ДВЕРИ (DTCS)
  • С помощью диагностического сканера выполните самопроверку DDM и PDM.

Какие-либо DDM Присутствуют диагностические коды неисправности DTC (DTC) или диагностические коды неисправности PDM (DTC)?
Да Для ДДМ Диагностический код неисправности B11F6:11 или PDM DTC B11F7:11, ПЕРЕЙДИТЕ к E5
Для ДДМ Диагностический код неисправности B11F6:13 или PDM DTC B11F7:13, ПЕРЕЙДИТЕ к E5
Для ДДМ Диагностический код неисправности B11F6:15 или PDM DTC B11F7:15, ПЕРЕЙДИТЕ к E7
Для всех других диагностических кодов неисправности (DTC) DDM или PDM:
СМ.: Замки, защелки и системы входа (501-14 Ручки, замки, защелки и системы входа, диагностика и тестирование).
Нет Если оба зеркала с электроприводом складывания не работают, ПЕРЕЙДИТЕ к E3.
Если не работает только одно зеркало с электроприводом, ПЕРЕЙДИТЕ к E4.

E3 ПРОВЕРЬТЕ ЛЕВЫЙ (ЛЕВЫЙ) ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ СТЕКЛОМ ПЕРЕДНЕЙ ДВЕРИ
  • Управляйте всеми окнами с помощью переключателя управления стеклоподъемником левой передней двери.

Все электрические стеклоподъемники работают правильно?
Да УСТАНОВИТЕ новый переключатель стеклоподъемника левой передней двери.
СМ.: Переключатель управления стеклоподъемником двери водителя (501-11 Стекло, рамы и механизмы, снятие и установка).
Если проблема не устранена после замены переключателя, ПЕРЕЙДИТЕ к E11.
Нет ПРОВЕРЬТЕ электрические стеклоподъемники, прежде чем продолжить диагностику зеркал с электроприводом складывания.
СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).

E4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ СКЛАДЫВАНИЯ НА ПОДОЗРЕВАЕМОМ НАРУЖНОМ ЗЕРКАЛЕ

УВЕДОМЛЕНИЕ: На следующем шаге используется тестовая лампа для имитации нормальные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000) или Контрольная лампа накаливания 250-300 мА. Во избежание клеммы разъема повреждения, используйте комплект Rotunda Flex Probe для зонда контрольной лампы. подключение к транспортному средству. Не используйте щуп контрольной лампы непосредственно на любой разъем.

  • Зажигание ВЫКЛ.
  • Отсоедините: подозрительное наружное зеркало C516 или C601.
  • Соединять:
    Нажмите, чтобы отобразить соединители

    Концерн LH с электроприводом складывания зеркал


    Ведущий 1 Измерение/действие Ведущий 2
    C516-14 C516-2

    Нажмите, чтобы отобразить соединители

    Концерн RH с электроприводом складывания зеркал


    Ведущий 1 Измерение/действие Ведущий 2
    C601-14 C601-2
  • Зажигание включено.
  • Нажмите переключатель складывания наружных зеркал.

Загорается ли контрольная лампа при нажатии переключателя складывания наружных зеркал?
Да ПЕРЕЙТИ на E12
Нет Если у вас проблемы со складыванием правого зеркала с электроприводом, ПЕРЕЙДИТЕ к E10.
Если вас беспокоит левое зеркало с электроприводом, перейдите к E11.

E5 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДВЕРНОГО МОДУЛЯ ПРИ ОТКЛЮЧЕННОМ ПОДОЗРИТЕЛЬНОМ НАРУЖНОМ ЗЕРКАЛЕ
  • Зажигание ВЫКЛ.
  • Отсоедините: подозрительное наружное зеркало C516 или C601.
  • Зажигание включено.
  • С помощью диагностического сканера удалите диагностические коды неисправностей (DTC) DDM (левое зеркало с электроприводом складывания) или PDM (правое зеркало с электроприводом складывания) и повторите самопроверку.

Является ли ДДМ Диагностический код неисправности B11F6:13 или DDM Диагностический код неисправности B11F6:15 или PDM Диагностический код неисправности B11F7:13 или PDM Диагностический код неисправности B11F7:15 присутствует?
Да ПЕРЕЙТИ на E12
Нет ПЕРЕЙТИ на E6

E6 ПРОВЕРЬТЕ ЦЕПЬ СКЛАДЫВАНИЯ НАРУЖНОГО ЗЕРКАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Отключить: ДДМ C501B (концерн левого зеркала с электроприводом) или PDM C652B (концерн правого зеркала с электроприводом складывания).
  • Мера:
    Нажмите, чтобы отобразить соединители

    Концерн LH с электроприводом складывания зеркал


    Положительный вывод Измерение/действие Отрицательный вывод
    C501B-18 Земля

    Нажмите, чтобы отобразить соединители

    Концерн RH с электроприводом складывания зеркал


    Положительный вывод Измерение/действие Отрицательный вывод
    C652B-18 Земля

Сопротивление больше 10000 Ом?
Да Если вас беспокоит LH, перейдите на E11.
Если вас беспокоит правая сторона, ПЕРЕЙДИТЕ к E10.
Нет ОТРЕМОНТИРУЙТЕ цепь.

E7 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДВЕРНОГО МОДУЛЯ, СОЕДИНЯЯ ПЕРЕМЫЧКАМИ ВМЕСТЕ ЦЕПИ СКЛАДЫВАНИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините: подозрительное наружное зеркало C516 или C601.
  • Соединять:
    Нажмите, чтобы отобразить соединители

    Концерн LH с электроприводом складывания зеркал


    Положительный вывод Измерение/действие Отрицательный вывод
    C516-14 C516-2

    Нажмите, чтобы отобразить соединители

    Концерн RH с электроприводом складывания зеркал


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-14 C601-2
  • Зажигание включено.
  • С помощью диагностического сканера удалите диагностические коды неисправностей (DTC) DDM (левое) или PDM (правое) и повторите самопроверку.

Является ли ДДМ Диагностический код неисправности B11F6:11 или PDM Диагностический код неисправности B11F7:11 присутствует?
Да СНИМИТЕ плавкую перемычку. ПЕРЕЙТИ на E12
Нет СНИМИТЕ плавкую перемычку. ПЕРЕЙТИ на E8

E8 ПРОВЕРЬТЕ ЦЕПИ СКЛАДКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить: ДДМ C501B (концерн левого зеркала с электроприводом) или PDM C652B (концерн правого зеркала с электроприводом складывания).
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители

    Концерн LH с электроприводом складывания зеркал


    Положительный вывод Измерение/действие Отрицательный вывод
    C516-14 Земля
    C516-2 Земля

    Нажмите, чтобы отобразить соединители

    Концерн RH с электроприводом складывания зеркал


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-14 Земля
    C601-2 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ на E9

E9 ПРОВЕРЬТЕ ЦЕПИ СКЛАДЫВАНИЯ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители

    Концерн LH с электроприводом складывания зеркал


    Положительный вывод Измерение/действие Отрицательный вывод
    C516-14 C501B-18
    C516-2 C501B-17

    Нажмите, чтобы отобразить соединители

    Концерн RH с электроприводом складывания зеркал


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-14 C652B-18
    C601-2 C652B-17

Сопротивления меньше 3 Ом?
Да Если вас беспокоит левое зеркало с электроприводом, перейдите к E11.
Если у вас проблемы со складыванием правого зеркала с электроприводом, ПЕРЕЙДИТЕ к E10.
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

E10 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите все разъемы PDM и соответствующие линейные разъемы.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы PDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый PDM. СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

E11 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите все разъемы DDM и соответствующие линейные разъемы.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы DDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый DDM. СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

E12 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПЕРЕМЫЧКИ НАРУЖНОГО ЗЕРКАЛА
  • Осмотрите соединительный жгут наружных зеркал между жгутом проводов автомобиля и электродвигателями зеркал на наличие:
    • Обрыв или короткое замыкание
    • Повреждены или выдавлены штифты
    • Коррозия

Подвеска в порядке?
Да УСТАНОВИТЕ новое наружное зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ жгут, если это необходимо. Если жгут нельзя отремонтировать, УСТАНОВИТЕ новое наружное зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).

ТОЧНЫЙ ТЕСТ F: ЛЕВАЯ РУКА (ЛЕВАЯ РУКА) НАРУЖНОЕ ЗЕРКАЛО С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ НЕ РАБОТАЕТ ИЛИ ВСЕГДА В ЗАТЕМНЕННОМ СОСТОЯНИИ

Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

СМ.: Зеркала заднего вида — работа системы и описание компонентов (501-09 Зеркала заднего вида, описание и работа).

Возможные источники

  • Проводка, клеммы или разъемы
  • Стекло левого наружного зеркала заднего вида
  • Левое наружное зеркало
  • Внутреннее зеркало с автоматическим затемнением
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема. Используйте только датчики Rotunda Flex (NUD105-R025D).
F1 ПРОВЕРКА РАБОТЫ ВНУТРЕННЕГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ — УСЛОВИЯ ДНЕВНОГО ОСВЕЩЕНИЯ
  • Зажигание включено.
  • Выберите ПАРКОВКА.
  • Используйте яркую лампу, чтобы осветить обращенную вперед датчик и задний датчик. Зеркало должно настроиться на состояние с высоким коэффициентом отражения (зеркало будет прозрачным).

Внутреннее зеркало с автоматическим затемнением перешло в состояние высокой отражательной способности (прозрачное)?
Да ПЕРЕЙТИ к F2
Нет ПЕРЕЙТИ к пинпойнт-тесту G

F2 ПРОВЕРКА РАБОТЫ ВНУТРЕННЕГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ – НОЧНЫЕ УСЛОВИЯ
  • ПРИМЕЧАНИЕ: Закрытие сенсора(ов) пальцем или рукой не подходит для этого шага. Накройте датчики, обращенные вперед и назад, черная изолента или другой темный материал. Зеркало должно регулироваться. в состояние с высоким коэффициентом отражения (зеркало будет прозрачным).

Внутреннее зеркало с автоматическим затемнением перешло в состояние высокой отражательной способности (прозрачное)?
Да ПЕРЕЙТИ к F3
Нет ПЕРЕЙТИ к пинпойнт-тесту G

F3 ПРОВЕРКА РАБОТЫ ВНУТРЕННЕГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ — НОЧНЫЕ УСЛОВИЯ С БЛЕСКИМ СВЕТОМ
  • ПРИМЕЧАНИЕ: Закрытие сенсора(ов) пальцем или рукой не подходит для этого шага. Удалите черную изоленту или другой темный материал с датчика, обращенного назад.
  • Используйте яркий свет для освещения обращенной назад датчик. Зеркало должно настроиться на более низкое состояние отражения (зеркало будет темно).

Внутреннее зеркало с автоматическим затемнением перешло в состояние низкой отражательной способности (темноты)?
Да ПЕРЕЙТИ к F4
Нет ПЕРЕЙТИ к пинпойнт-тесту G

F4 ПРОВЕРКА РАБОТЫ ВНУТРЕННЕГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ – АВТОМОБИЛЬ В УСЛОВИЯХ ЗАДНЕГО ХОДА И НОЧНЫХ УСЛОВИЯХ С ОСЛЕПАНИЕМ
  • ПРИМЕЧАНИЕ: Закрытие сенсора(ов) пальцем или рукой не подходит для этого шага. Продолжайте освещать датчик, обращенный назад, при закрытом датчике, обращенном вперед.
  • Выберите НАЗАД.

Внутреннее зеркало с автоматическим затемнением перешло в состояние высокой отражающей способности (прозрачное) после включения заднего хода?
Да Если левое наружное зеркало с автоматическим затемнением не работает, ПЕРЕЙДИТЕ к F5.
Если левое наружное зеркало с автоматическим затемнением всегда находится в состоянии низкой отражающей способности (темно), ПЕРЕЙДИТЕ к F9.
Нет ПЕРЕЙТИ к пинпойнт-тесту G

F5 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЛЕВОЙ (ЛЕВОЙ СТРЕЛКЕ) ВНЕШНЕЕ ЗЕРКАЛО С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ ПРИ ИМИТАЦИИ НОЧНЫХ УСЛОВИЙ С БЛЕКАМИ
  • Выберите ПАРКОВКА.
  • Зажигание ВЫКЛ.
  • Отсоедините: левое наружное зеркало C516.
  • Зажигание включено.
  • ПРИМЕЧАНИЕ: Закрытие сенсора(ов) пальцем или рукой не подходит для этого шага. Осветите датчик, обращенный назад, при закрытом датчике, обращенном вперед.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C516-15 C516-12

Напряжение есть?
Да перейти к F12
Нет ПЕРЕЙТИ к F6

F6 ПРОВЕРЬТЕ НА РАЗРЫВ МЕЖДУ ЛЕВОЙ СТРЕЛКОЙ (ЛЕВОЙ СТРЕЛКОЙ) НАРУЖНОЕ ЗЕРКАЛО И ВНУТРЕННЕЕ ЗЕРКАЛО С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ С ЭКРАНОМ КАМЕРЫ
  • Зажигание ВЫКЛ.
  • Отключение: Внутреннее зеркало с автоматическим затемнением и дисплеем камеры C9012.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C516-15 C9012-16
    C516-12 C9012-8

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ к F8
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

F7 ПРОВЕРИТЬ НА РАЗРЫВ МЕЖДУ ЛЕВОЙ СТРЕЛКОЙ (ЛЕВОЙ СТРЕЛКОЙ) НАРУЖНОЕ ЗЕРКАЛО И ВНУТРЕННЕЕ ЗЕРКАЛО С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ БЕЗ ЭКРАНА КАМЕРЫ
  • Зажигание ВЫКЛ.
  • Отключение: Внутреннее зеркало с автоматическим затемнением без дисплея камеры C911.
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C516-15 C911-5
    C516-12 C911-4

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ к F8
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

F8 ПРОВЕРЬТЕ НА ЗАМЫКАНИЕ НА МАССУ МЕЖДУ ЛЕВЫМ (ЛЕВЫМ) РАЗЪЕМОМ НАРУЖНОЕ ЗЕРКАЛО И ВНУТРЕННЕЕ ЗЕРКАЛО С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C516-15 Земля
    C516-12 Земля

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ к F9
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

F9 ПРОВЕРИТЬ ЛЕВЫЙ (ЛЕВЫЙ) НАРУЖНЫЕ ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ ЦЕПИ НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C516-15 C516-12

Сопротивление больше 10000 Ом?
Да УСТАНОВИТЕ новое внутреннее зеркало с автоматическим затемнением.
СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ цепи.

F10 ПРОВЕРЬТЕ ЛЕВЫЙ (ЛЕВЫЙ) СХЕМЫ ВНЕШНИХ ЗЕРКАЛ С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ ДЛЯ НАПРЯЖЕНИЯ ПРИ МОДЕЛИРОВАНИИ НОЧНЫХ УСЛОВИЙ
  • Выберите ПАРКОВКА.
  • Зажигание ВЫКЛ.
  • Отсоедините: левое наружное зеркало C516.
  • Зажигание включено.
  • ПРИМЕЧАНИЕ: Закрытие сенсора(ов) пальцем или рукой не подходит для этого шага. Накройте датчики, обращенные вперед и назад, черная изолента или другой темный материал. Зеркало должно регулироваться. в состояние с высоким коэффициентом отражения (зеркало будет прозрачным).
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C516-15 C516-12

Напряжение есть?
Да перейти к F11
Нет перейти к F13

F11 ПРОВЕРИТЬ ЛЕВЫЙ (ЛЕВАЯ РУКА) НАРУЖНЫЕ ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ ЦЕПИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ С ВНУТРЕННЕЕ ЗЕРКАЛО С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ ПРИ ОТКЛЮЧЕННОМ ДИСПЛЕЕ КАМЕРЫ
  • Зажигание ВЫКЛ.
  • Отключение: Внутреннее зеркало с автоматическим затемнением и дисплеем камеры C9012.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C516-12 Земля
    C516-15 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет УСТАНОВИТЕ новое внутреннее зеркало с автоматическим затемнением.
СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).

F12 ПРОВЕРИТЬ ЛЕВЫЙ (ЛЕВАЯ РУКА) НАРУЖНЫЕ ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ ЦЕПИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ С ВНУТРЕННЕЕ ЗЕРКАЛО С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ БЕЗ ОТКЛЮЧЕННОГО ДИСПЛЕЯ КАМЕРЫ
  • Зажигание ВЫКЛ.
  • Отключение: Внутреннее зеркало с автоматическим затемнением без дисплея камеры C911.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C516-12 Земля
    C516-15 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет УСТАНОВИТЕ новое внутреннее зеркало с автоматическим затемнением.
СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).

F13 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПЕРЕМЫЧКИ НАРУЖНОГО ЗЕРКАЛА
  • Осмотрите соединительный жгут наружного зеркала заднего вида между жгутом проводов автомобиля и стеклом зеркала на наличие:
    • Обрыв или короткое замыкание
    • Повреждены или выдавлены штифты
    • Коррозия

Подвеска в порядке?
Да УСТАНОВИТЕ новое стекло левого наружного зеркала заднего вида.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ жгут, если это необходимо. Если жгут нельзя отремонтировать, УСТАНОВИТЕ новое наружное зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).

ТОЧНЫЙ ТЕСТ G: ВНУТРЕННЕЕ ЗЕРКАЛО С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ РАБОТАЕТ НЕПРАВИЛЬНО

Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

СМ.: Зеркала заднего вида — работа системы и описание компонентов (501-09 Зеркала заднего вида, описание и работа).

Возможные источники

  • Предохранитель
  • Проводка, клеммы или разъемы
  • Данные TR
  • Проблема с фонарями заднего хода
  • Внутреннее зеркало с автоматическим затемнением

Визуальный осмотр и предварительная проверка

  • Осмотрите предохранитель 36 модуля BCM (15 А).
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема. Используйте только датчики Rotunda Flex (NUD105-R025D).
G1 ПРОВЕРЬТЕ РАБОТУ ФОНАРОВ ЗАДНЕГО ХОДА
  • Зажигание включено.
  • ПРИМЕЧАНИЕ: Если ТР датчик неисправен и фонари заднего хода не работают или всегда включено, внутреннее зеркало с автоматическим затемнением не будет работать должным образом. Перемещайте рычаг селектора по всему диапазону, следя за фонарями заднего хода.
  • Выберите ПАРКОВКА.

Фонари заднего хода горят ТОЛЬКО НА ЗАДНЕМ ХОДУ?
Да ПЕРЕЙТИ на G2
Нет ПРОВЕРЬТЕ фонари заднего хода.
СМ.: Фонари заднего хода (417-01 Наружное освещение, диагностика и проверка).

G2 ПРОВЕРЬТЕ ЗЕРКАЛО НА ПРАВИЛЬНОСТЬ УСТАНОВКИ
  • Осмотрите внутреннее зеркало с автоматическим затемнением, чтобы убедитесь, что датчик, обращенный назад, находится в верхней части зеркального стекла.

Находится ли обращенный назад датчик на вершина стекла внутреннего зеркала с автозатемнением?
Да ПЕРЕЙТИ на G3
Нет УСТАНОВИТЕ внутреннее зеркало с автоматическим затемнением так, чтобы датчик, обращенный назад, располагался в верхней части стекла зеркала. СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).

G3 УБЕДИТЕСЬ, ЧТО ПЕРЕДНИЙ И ЗАДНИЙ ДАТЧИКИ НЕ БЛОКИРОВАНЫ.
  • Визуально проверьте посадку лицом вперед и назад. датчики не заблокированы и не заблокированы. Источники обструкции могут включать:
    • Наклейки, наклейки на окна или бирки.
    • Откидные экраны для телевизоров или DVD-плееров.
    • Неоригинальная тонировка стекол.
    • Грязь и мусор

Один из датчиков заблокирован?
Да Если возможно, УДАЛИТЕ препятствие. если это не возможно устранить препятствие, СООБЩИТЕ клиенту о засорении повлияет на работу зеркала с автоматическим затемнением.
Нет ПЕРЕЙТИ на G4

G4 ПРОВЕРКА РАБОТЫ ВНУТРЕННЕГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ – УСЛОВИЯ ДНЕВНОГО ОСВЕЩЕНИЯ
  • Используйте яркую лампу, чтобы осветить обращенную вперед датчик и задний датчик. Зеркало должно настроиться на состояние с высоким коэффициентом отражения (зеркало будет прозрачным).

Настроилось ли зеркало в состояние высокой отражающей способности (прозрачное)?
Да ПЕРЕЙТИ на G5
Нет УСТАНОВИТЕ новое внутреннее зеркало с автоматическим затемнением. СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).

G5 ПРОВЕРКА РАБОТЫ ВНУТРЕННЕГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ – НОЧНЫЕ УСЛОВИЯ
  • ПРИМЕЧАНИЕ: Закрытие сенсора(ов) пальцем или рукой не подходит для этого шага. Накройте датчики, обращенные вперед и назад, черная изолента или другой темный материал. Зеркало должно регулироваться. в состояние с высоким коэффициентом отражения (зеркало будет прозрачным).

Настроилось ли зеркало в состояние высокой отражающей способности (прозрачное)?
Да ПЕРЕЙТИ на G6
Нет УСТАНОВИТЕ новое внутреннее зеркало с автоматическим затемнением. СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).

G6 ПРОВЕРЬТЕ РАБОТУ ВНУТРЕННЕГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ — НОЧНЫЕ УСЛОВИЯ С БЛЕСКИМ СВЕТОМ
  • ПРИМЕЧАНИЕ: Закрытие сенсора(ов) пальцем или рукой не подходит для этого шага. Удалите черную изоленту или другой темный материал с датчика, обращенного назад.
  • Используйте яркий свет для освещения обращенной назад датчик. Зеркало должно настроиться на более низкое состояние отражения (зеркало будет темно).

Зеркало перешло в состояние низкого коэффициента отражения (темноты)?
Да ПЕРЕЙТИ на G7
Нет ПЕРЕЙТИ в G8

G7 ПРОВЕРЬТЕ РАБОТУ ВНУТРЕННЕГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ - АВТОМОБИЛЬ В УСЛОВИЯХ ЗАДНЕГО ХОДА И НОЧНЫХ УСЛОВИЯХ С ОСЛЕПАНИЕМ
  • ПРИМЕЧАНИЕ: Закрытие сенсора(ов) пальцем или рукой не подходит для этого шага. Продолжайте освещать датчик, обращенный назад, при закрытом датчике, обращенном вперед.
  • Выберите НАЗАД.

Зеркало перешло в состояние высокой отражающей способности (прозрачное) после выбора реверса?
Да Выберите ПАРКОВКА. Система работает корректно на на этот раз. ПРОСМОТР работы внутреннего зеркала заднего вида с автоматическим затемнением особенность с клиентом.
Нет ПЕРЕЙТИ на G10

G8 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ВНУТРЕННЕМ ЗЕРКАЛЕ С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ
  • Зажигание ВЫКЛ.
  • Отсоедините: внутреннее зеркало с автоматическим затемнением и дисплеем камеры C9012 и внутреннее зеркало с автоматическим затемнением без дисплея камеры C911.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители

    Внутреннее зеркало с автоматическим затемнением и дисплеем камеры


    Положительный вывод Измерение/действие Отрицательный вывод
    C9012-1 Земля

    Нажмите, чтобы отобразить соединители

    Внутреннее зеркало с автоматическим затемнением без дисплея камеры


    Положительный вывод Измерение/действие Отрицательный вывод
    C911-1 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ на G9
Нет ПРОВЕРЬТЕ, что BCM предохранитель 36 (15А) исправен. Если предохранитель в порядке, ОТРЕМОНТИРУЙТЕ цепь. Если предохранитель не в порядке, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможную причины короткого замыкания.

G9 ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ВНУТРЕННЕГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители

    Внутреннее зеркало с автоматическим затемнением и дисплеем камеры


    Положительный вывод Измерение/действие Отрицательный вывод
    C9012-4 Земля

    Нажмите, чтобы отобразить соединители

    Внутреннее зеркало с автоматическим затемнением без дисплея камеры


    Положительный вывод Измерение/действие Отрицательный вывод
    C911-3 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на G9
Нет ОТРЕМОНТИРУЙТЕ цепь.

G10 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ БЛОКИРОВКИ ЗАДНЕГО ХОДА НА ВНУТРЕННЕМ ЗЕРКАЛЕ С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ ПРИ ДВИЖЕНИИ ЗАДНЕГО ХОДА АВТОМОБИЛЯ
  • Зажигание включено.
  • Выберите НАЗАД.
  • Мера:
    Нажмите, чтобы отобразить соединители

    Внутреннее зеркало с автоматическим затемнением и дисплеем камеры


    Положительный вывод Измерение/действие Отрицательный вывод
    C9012-3 Земля

    Нажмите, чтобы отобразить соединители

    Внутреннее зеркало с автоматическим затемнением без дисплея камеры


    Положительный вывод Измерение/действие Отрицательный вывод
    C911-2 Земля

Напряжение больше 11 вольт?
Да УСТАНОВИТЕ новое внутреннее зеркало с автоматическим затемнением. СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ цепь.


Описание и работа — Зеркала заднего вида — Работа системы и описание компонентов

Работа системы Схема системы — внешний вид, питание, без памяти Элемент Описание 1 Переключатель управления наружными зеркалами 2 Переключатель управления стеклоподъемником левой передней двери ..

Общие процедуры — синхронизация Power Mirrors

Синхронизация ПРИМЕЧАНИЕ: Складывающиеся зеркала с электроприводом, возможно, потребуется синхронизировать в любой момент. время, когда зеркала складываются или раскладываются без использования складывания переключатель, или если установлено новое зеркало с электроприводом складывания..

Дополнительная информация:

Руководство по обслуживанию Ford Explorer 2020-2023: Общие процедуры - Муфта шланга омывателя


Отключить ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана. См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа)...

Ford Explorer 2020-2023 Руководство по техническому обслуживанию: Снятие и установка — Обивка спинки сиденья второго ряда — Автомобили с: креслами капитана второго ряда


Специальные инструменты) / Общее оборудование Средство для снятия внутренней отделки Удаление ПРИМЕЧАНИЕ: Показано левое (левое) сиденье, правое (правое) сиденье аналогично. Снимите второй ряд сидений. См.: Сиденья второго ряда — автомобили с: капитанскими креслами второго ряда (сиденья второго ряда 501-10B, снятие и установка)...

Категории

Подушки безопасности водителя и пассажира

ПРЕДУПРЕЖДЕНИЕ: Не кладите руки на крышку подушки безопасности или через рулевую колонку. колесо. Несоблюдение этой инструкции может привести к травмам.

ПРЕДУПРЕЖДЕНИЕ: Обеспечьте свободное пространство перед подушками безопасности. Не прикрепляйте ничего к крышкам подушек безопасности или поверх них. Предметы могут стать снарядами во время срабатывания подушки безопасности или при резкой остановке. Несоблюдение этой инструкции может привести к травме или смерти.

ВНИМАНИЕ: Подушки безопасности могут убить или травмировать ребенка в детском удерживающем устройстве. Никогда установите детское удерживающее устройство, обращенное назад, перед активной подушкой безопасности. Если вы должны использовать установленное по ходу движения детское удерживающее устройство на переднем сиденье, переместите сиденье, на котором детское удерживающее устройство установлено до упора назад.

читать далее

Каталог запчастей к Ford Explorer
