Ford Escape: Дополнительная удерживающая система / Снятие и установка — боковая шторка безопасности

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична, если не указано иное.

1. Снимите хедлайнер.
   См.: Обшивка потолка (501-05 Внутренняя отделка и украшения, снятие и установка).


1. Обесточьте SRS.
   См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. Отсоедините электрический разъем боковой шторки безопасности.


1. Снимите гайки и болт боковой шторки безопасности.
   Крутящий момент: 80 фунтов на дюйм (9 Нм)

1. Снимите гайки и болт боковой шторки безопасности.
   Крутящий момент: 80 фунтов на дюйм (9 Нм)

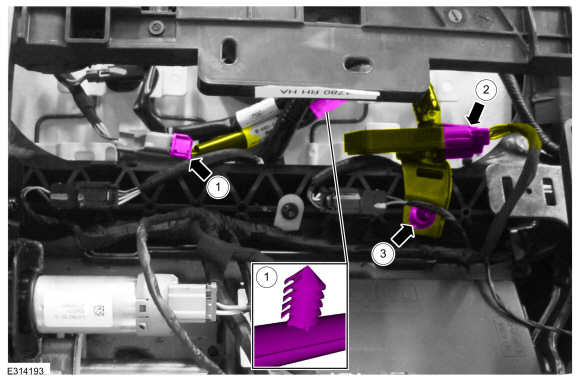

1. 1. Отсоедините зажим переднего ремня боковой шторки безопасности.

   2. Отсоедините шпильковый фиксатор боковой занавески безопасности.

   3. Отсоедините кронштейны боковых шторок безопасности от шпилек.


1. Отсоедините кронштейны боковых шторок безопасности от шпилек.


1.
   Снимите боковую шторку безопасности.

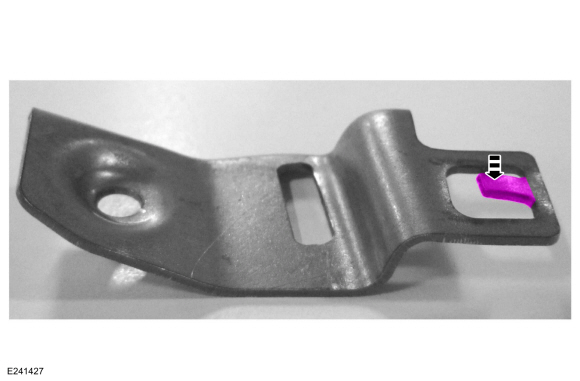

   1. Отсоедините Т-образный язычок боковой шторки безопасности от металлического листа.

   2. Сдвиньте боковую шторку безопасности вперед, освободив фиксатор от металлического листа.


Монтаж

ПРЕДУПРЕЖДЕНИЕ: Неправильные методы ремонта или действия могут привести к случайное срабатывание дополнительной удерживающей системы. Убедитесь, что Система пассивной безопасности обесточивается перед повторным подключением компонента. Ссылаться к дополнительной удерживающей системе, отключающей общую процедуру в раздел 501-20Б. Несоблюдение точно инструкций по отключению питания может привести к серьезной травме в результате случайного срабатывания.

ПРЕДУПРЕЖДЕНИЕ: Перед установкой Safety Canopy® или боковой воздушной завесы модуля осмотрите линию крыши на наличие повреждений. При необходимости лист металл должен быть переработан до его первоначального состояния и структурного честность. Установите новые крепления, если они повреждены, и удалите посторонние предметы. Несоблюдение этих инструкций может привести к поломке Safety Canopy®. или боковая воздушная завеса раскрывается неправильно, что увеличивает риск серьезные телесные повреждения или смерть в результате аварии.

ПРЕДУПРЕЖДЕНИЕ: Каждый раз, когда срабатывает боковая шторка безопасности, новая Обшивка потолка и новые верхние панели отделки стоек крыши с крепежными элементами должен быть установлен. Убедитесь, что в заголовке есть слово AIRBAG. там, где он встречается с каждой панелью отделки средней стойки крыши. Удалите другие поврежденные компоненты или оборудование и замените их новыми. Несоблюдение этих инструкции могут привести к неправильному срабатыванию боковой шторки безопасности. и увеличивает риск серьезной травмы или смерти в случае аварии.

1. Для установки выполните процедуру удаления в обратном порядке.


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
