Ford Escape: Топливный бак и трубопроводы / Снятие и установка - Топливопроводы

Удаление

ПРЕДУПРЕЖДЕНИЕ: Не курите, не носите с собой зажженный табак и не пользуйтесь открытым огнем. любого типа при работе с компонентами, связанными с топливом, или рядом с ними. Высоко могут присутствовать легковоспламеняющиеся смеси, которые могут воспламениться. Несоблюдение эти инструкции могут привести к серьезной травме.

ПРИМЕЧАНИЕ: Шаги удаления в этой процедуре могут содержать шаги установки.

1. См.: Здоровье и безопасность бензиновых и бензино-этанольных топливных систем. Меры предосторожности (100-00 Общая информация, описание и работа).


1. Сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00C Топливная система — общая информация, общие процедуры).


1. Отсоедините аккумулятор.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).


1. Снимите высоковольтную батарею.
   См.: Высоковольтная батарея — подключаемый гибридный электромобиль (PHEV) (414-03A Высоковольтная батарея, Монтаж и кабели, Снятие и Монтаж).

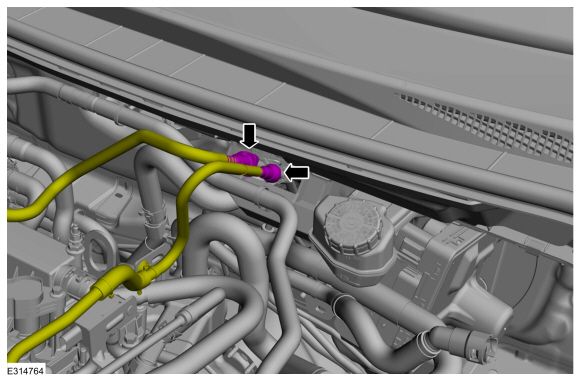

1. ПРИМЕЧАНИЕ: Всегда оборачивайте соединение топливопровода полотенцем перед его отсоединением.

   Отсоедините быстроразъемные соединения.
   См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация — 2,0 л EcoBoost (177 кВт/240 л.с.) — MI4, общие процедуры).
   См.: Муфты с пружинным замком (310-00B Топливная система — общие сведения). Информация — 2,0 л EcoBoost (177 кВт/240 л.с.) — MI4, общие процедуры).

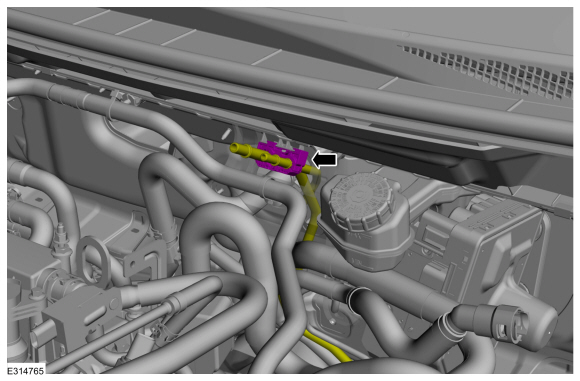

1. Отсоедините фиксирующую клипсу.


1. • Снимите фиксаторы.

   • Выверните винты и отложите правый подкрылок в сторону.
     Крутящий момент: 22 фунта на дюйм (2,5 Нм)
   • Снимите правый воздушный дефлектор.

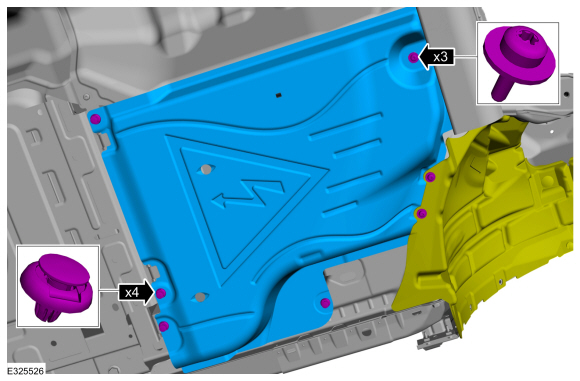

1. • Снимите фиксаторы.

   • Выверните винты и отложите левый подкрылок в сторону.
     Крутящий момент: 22 фунта на дюйм (2,5 Нм)
   • Снимите левый воздушный дефлектор.

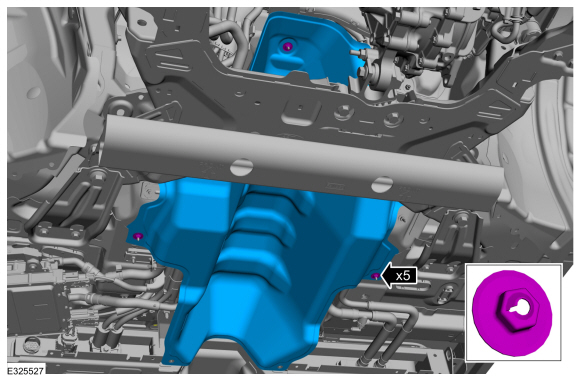

1. Снимите гайки и теплозащитный экран.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

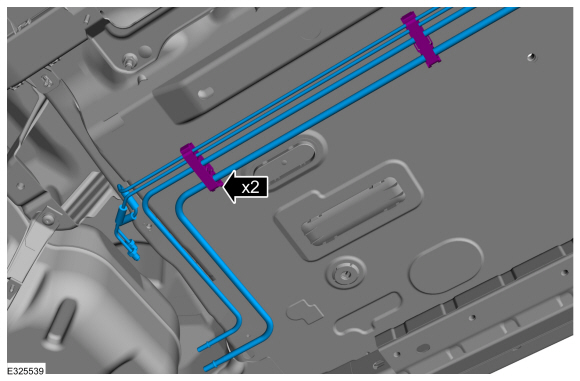

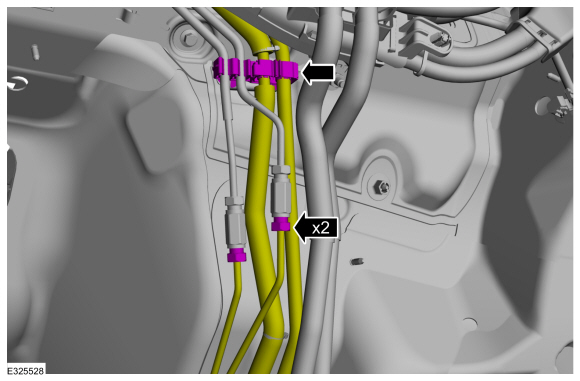

1. • Отсоедините передние тормозные магистрали и снимите фиксатор.
     Крутящий момент: 150 фунтов на дюйм (17 Нм)

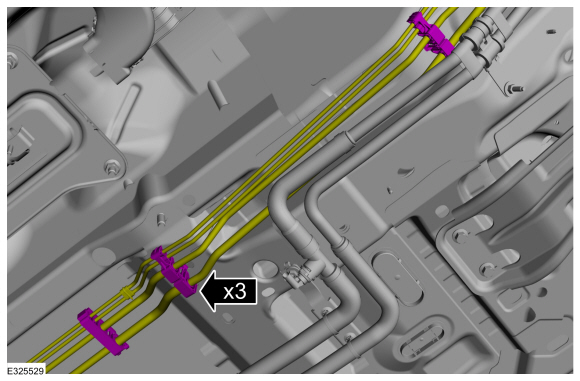

1. Отсоедините фиксирующие зажимы.

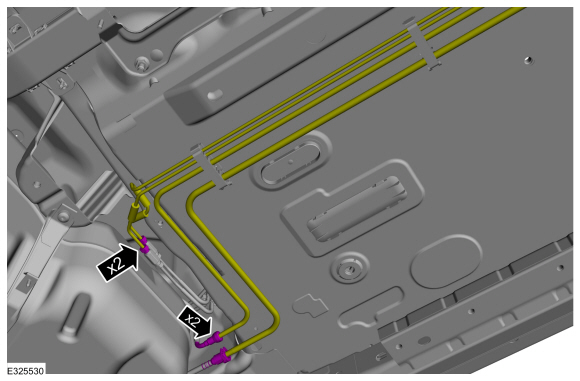

1. ПРИМЕЧАНИЕ: Всегда оборачивайте соединение топливопровода полотенцем перед его отсоединением.

   • Снимите быстроразъемные соединения.
     См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация — 2,0 л EcoBoost (177 кВт/240 л.с.) — MI4, общие процедуры).

   • Отсоедините фиксаторы задних тормозных магистралей.
     Крутящий момент: 150 фунтов на дюйм (17 Нм)

1. Отсоедините фиксаторы топливных трубок и снимите топливопроводы.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Прокачайте тормозную систему.
   См.: Прокачка тормозной системы — автомобили с: электрическим приводом Усилитель тормозов (206-00 Тормозная система - Общая информация, Общие процедуры).
   См.: Прокачка тормозной системы — автомобили с вакуумной тормозной системой. Усилитель (206-00 Тормозная система - Общая информация, Общие процедуры).
