Ford Escape: Охлаждение двигателя / Снятие и установка — Модуль охлаждения

Специальные инструменты) / Общее оборудование

Удаление

УВЕДОМЛЕНИЕ: При снятии любых компонентов системы впуска воздуха турбонагнетателя, не забудьте закрыть все открытые порты, чтобы предотвратить попадание мусора в система. Лопатки компрессора турбонагнетателя могут быть повреждены даже мельчайшие частицы. Все компоненты должны быть проверены и очищены перед установкой или повторной сборкой.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите воздушный фильтр в сборе.
   См.: Воздушный фильтр (303-12C Распределение и фильтрация всасываемого воздуха, Снятие и установка).


1. Слейте систему охлаждения.
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03C Охлаждение двигателя, общие процедуры).


1. Слейте воду из системы охлаждения электропривода.
   См.: Заполнение и удаление воздуха из системы охлаждения (303-03D Electric Охлаждение трансмиссии — гибридный электромобиль (HEV), общие процедуры).


1. Восстановите систему кондиционирования.
   См.: Восстановление системы кондиционирования воздуха (A/C), эвакуация и Зарядка — 2,5 л Duratec — Hybrid (121 кВт/164 л.с.) (BG) (412-00 Климат Система управления – общая информация, общие процедуры).
   См.: Восстановление системы кондиционирования воздуха (A/C), Эвакуация и зарядка — гибридный электромобиль (HEV), автомобили с: Хладагент R134A (Система климат-контроля 412-00 — Общая информация — 2,5 л Duratec — гибрид (121 кВт/164 л.с.) (BG)) .


1. Снимите кожух переднего бампера.
   См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).


1. Снимите фары в сборе.
   См.: Фара в сборе (417-01 Наружное освещение, снятие и установка).


1.

   • Снимите нажимные штифты.

   • Освободите фиксаторы, язычки и снимите дефлекторы радиатора.
     Используйте общее оборудование: средство для снятия внутренней отделки салона.
   • Если есть.
     Удалить ККМ.


1. Снимите впускной патрубок воздухоочистителя.
   См.: Впускная труба воздухоочистителя (303-12C Распределение и фильтрация всасываемого воздуха, Снятие и установка).

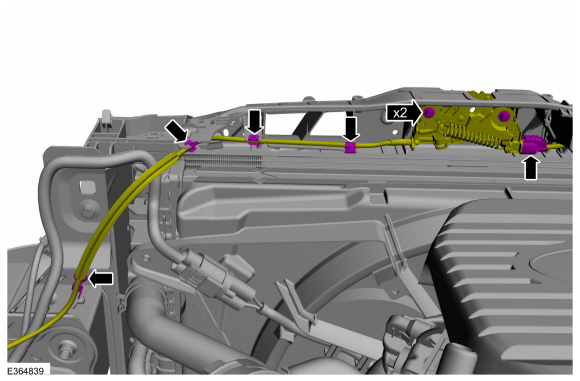

1.

   • Отсоедините электрический разъем.

   • Отсоедините фиксаторы троса защелки.

   • Выверните болты и отложите узел защелки в сторону.
     Крутящий момент: 93 фунта на дюйм (10,5 Нм)

1. ПРИМЕЧАНИЕ: Поддержите капот, прежде чем снимать опорный стержень капота.

   Снимите опорную штангу капота.

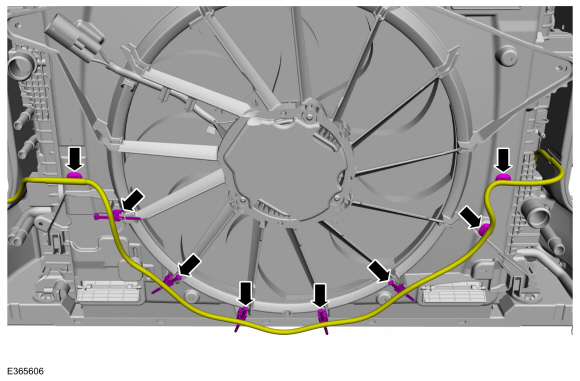

1. Отсоедините электрический разъем охлаждающего вентилятора и кожуха и отсоедините фиксаторы жгута проводов.

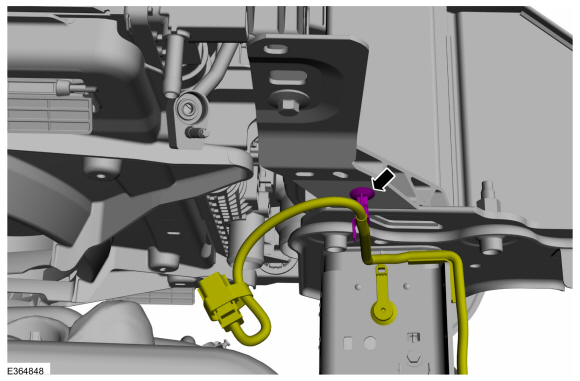

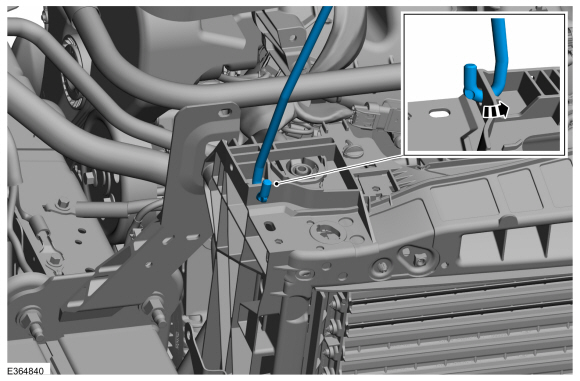

1. Отсоедините фиксатор шлангов охладителя трансмиссионного масла.


1. Если есть.
   Отсоедините фиксаторы жгута проводов.


1. ПРИМЕЧАНИЕ: Все компоненты не показаны для ясности.

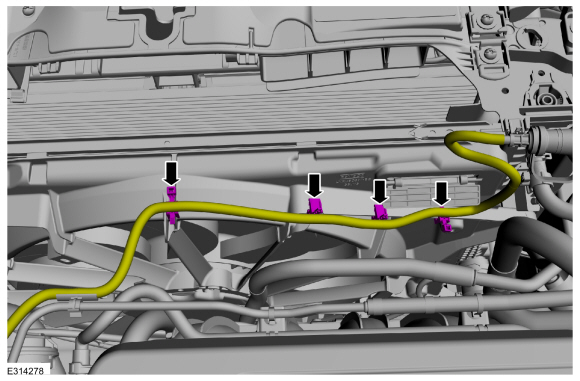

   Отсоедините фиксаторы жгута проводов.

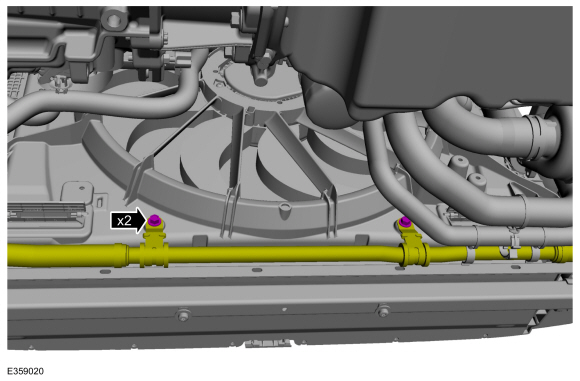

1. Выверните болты и отсоедините дополнительный шланг охлаждающей жидкости радиатора.
   Крутящий момент: 36 фунтов на дюйм (4,1 Нм)

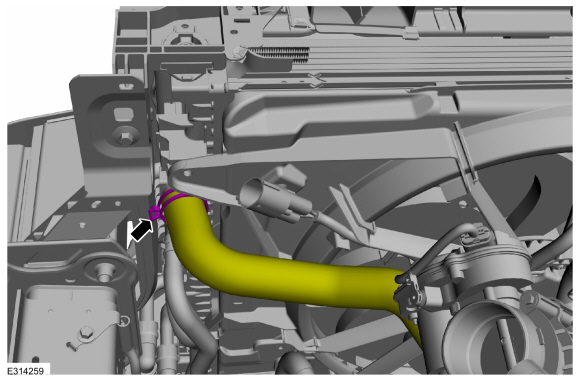

1. Ослабьте хомут и отсоедините верхний шланг радиатора.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

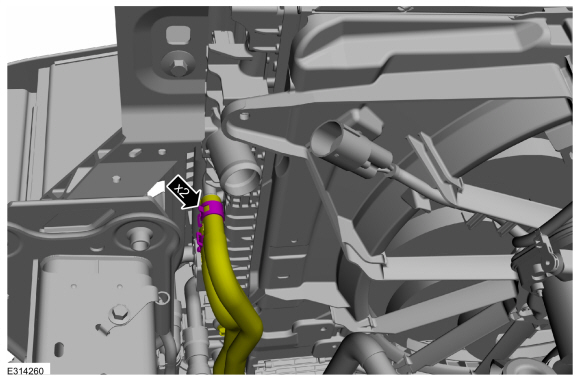

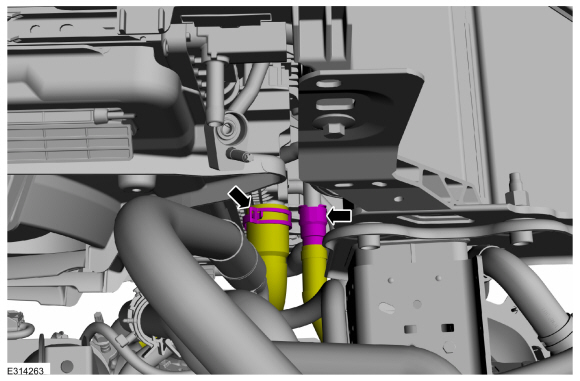

1. Ослабьте хомуты и отсоедините шланги охладителя трансмиссионного масла.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

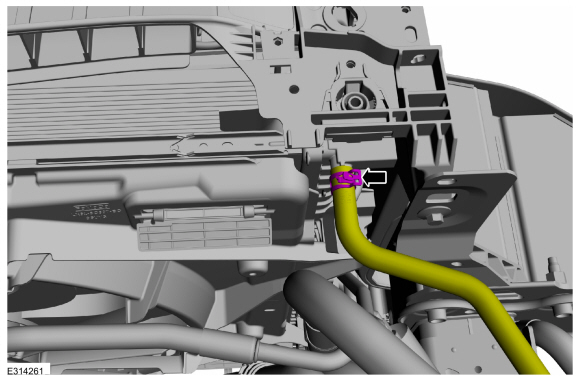

1. Ослабьте хомут и отсоедините вентиляционный шланг радиатора.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. УВЕДОМЛЕНИЕ: Убедитесь, что все отверстия закрыты.

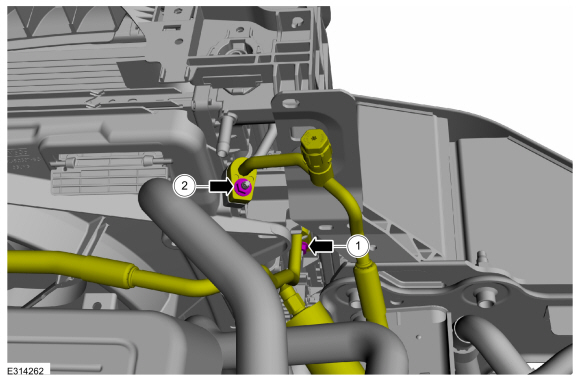

   1. Снимите гайку и отсоедините входной штуцер конденсатора.
      Крутящий момент: 159 фунтов на дюйм (18 Нм)
   2. Снимите гайку и отсоедините выходной патрубок конденсатора.
      Крутящий момент: 80 фунтов на дюйм (9 Нм)

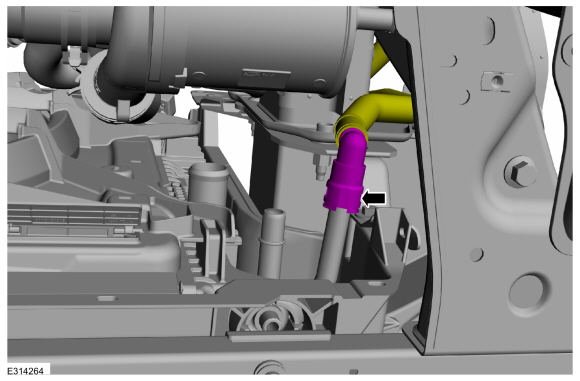

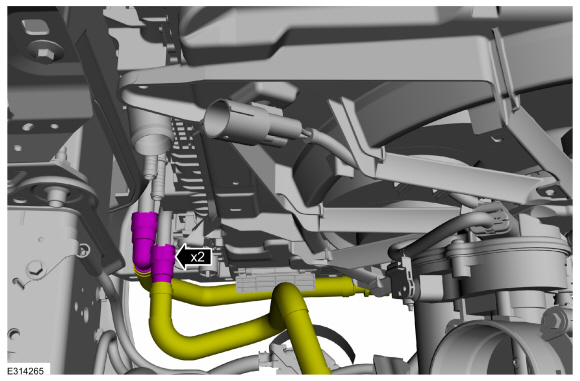

1. Отсоедините быстроразъемные соединения шлангов.


1.

   • Ослабьте хомут и отсоедините шланг охлаждающей жидкости.
     Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
   • Отсоедините быстроразъемное соединение шланга.

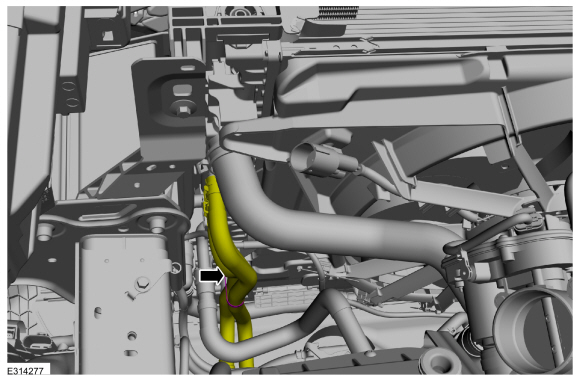

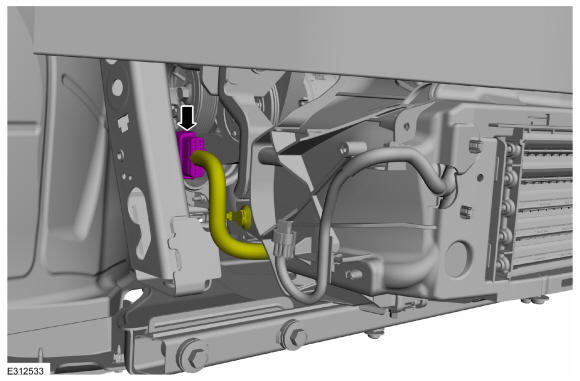

1. Отсоедините быстроразъемное соединение шланга.


1. Отсоедините электрический разъем.


1. Отсоедините фиксатор жгута проводов реле давления кондиционера.

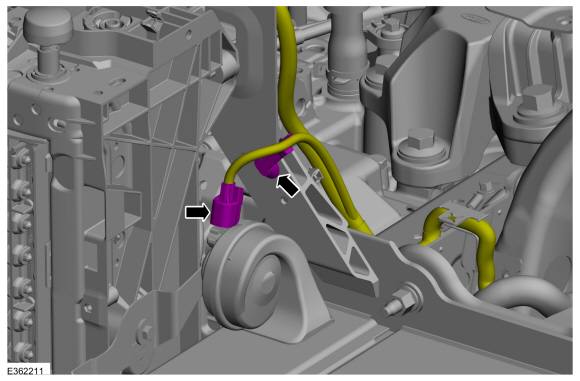

1. Отсоедините электрический разъем звукового сигнала и снимите фиксатор жгута проводов.

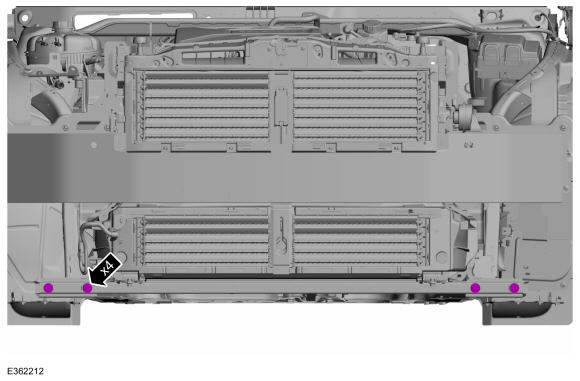

1. Снимите болты нижней опорной балки модуля охлаждения.
   Крутящий момент: 22 фунт-фута (30 Нм)

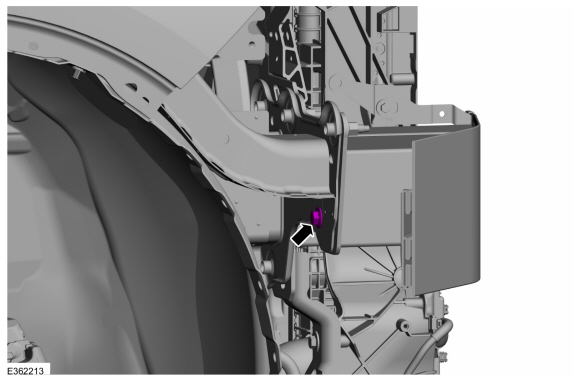

1. С обеих сторон.
   Снимите болт.
   Крутящий момент: 46 фунт-футов (63 Нм)

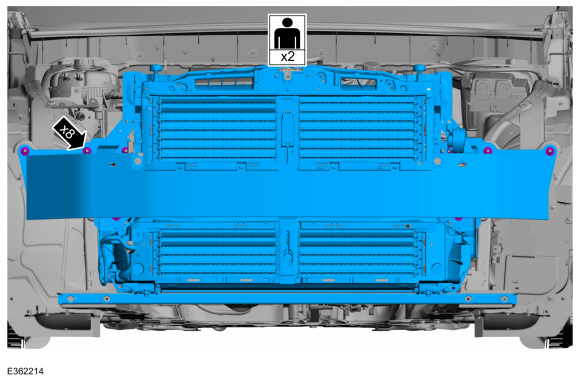

1. ПРИМЕЧАНИЕ: Этот шаг требует помощи другого техника.

   Снимите гайки и узел модуля охлаждения.
   Крутящий момент: 46 фунт-футов (63 Нм)

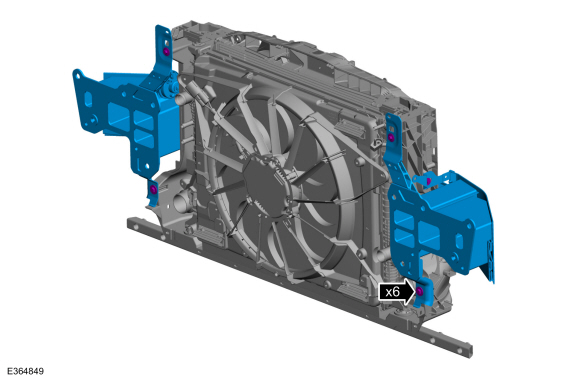

1. Снимите болты крепления модуля охлаждения и усиление бампера.
   Крутящий момент: 93 фунта на дюйм (10,5 Нм)

Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Установите и смажьте уплотнительные кольца нового фитинга конденсатора.
   См.: Технические характеристики (412-00 Система климат-контроля — Общая информация, Технические характеристики).


1. Эвакуируйте, проверьте герметичность и заправьте систему кондиционирования.
   См.: Восстановление системы кондиционирования воздуха (A/C), эвакуация и Зарядка — 2,5 л Duratec — Hybrid (121 кВт/164 л.с.) (BG) (412-00 Климат Система управления – общая информация, общие процедуры).
   См.: Восстановление системы кондиционирования воздуха (A/C), Эвакуация и зарядка — гибридный электромобиль (HEV), автомобили с: Хладагент R134A (Система климат-контроля 412-00 — Общая информация — 2,5 л Duratec — гибрид (121 кВт/164 л.с.) (BG)) .


1. Заполните и прокачайте систему охлаждения.
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03C Охлаждение двигателя, общие процедуры).


1. Заполните и прокачайте систему охлаждения электропривода.
   См.: Заполнение и удаление воздуха из системы охлаждения (303-03D Electric Охлаждение трансмиссии — гибридный электромобиль (HEV), общие процедуры).


1. Проверьте и при необходимости долейте трансмиссионную жидкость.
   См.: Проверка уровня трансмиссионной жидкости (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Общие процедуры).
