Ford Escape: Топливная система - Общая информация / Общие процедуры - Проверка давления в топливной системе

Специальные инструменты) / Общее оборудование

310-Д009 (Д95Л-7211-А) Комплект для проверки давления топлива

Проверять

ПРЕДУПРЕЖДЕНИЕ: Прежде чем приступить к любой сервисной процедуре в этом разделе, см. Предупреждения о безопасности в разделе 100-00 Общая информация. Отказ выполнение этой инструкции может привести к серьезной травме.

1. См.: Здоровье и безопасность бензиновых и бензино-этанольных топливных систем. Меры предосторожности (100-00 Общая информация, описание и работа).


1. Сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00C Топливная система — общая информация, общие процедуры).


1. Отсоедините кабель заземления аккумуляторной батареи.
   См.: Отключение и подключение аккумуляторной батареи (414-01) .


1. ПРИМЕЧАНИЕ: оберните разъем топливопровода салфеткой, чтобы поглотить любое остаточное давление топлива во время снятия топливопровода.

   Отсоедините быстроразъемную муфту топливной перемычки от топливной рампы.
   См.: Муфты с пружинным замком (310-00C Топливная система — Общая информация, Общие процедуры).

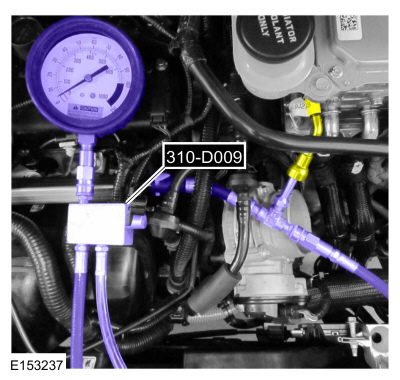

1. Установите комплект для проверки давления топлива между топливной перемычкой и топливной трубкой.
   Используйте специальный сервисный инструмент: 310-D009. (Д95Л-7211-А) Комплект для проверки давления топлива.

1. ПРИМЕЧАНИЕ: ФПДМ электрический разъем был предварительно отсоединен для выпуска топлива давление в системе и должен быть повторно подключен для проверки топливной системы давление.

   Подсоедините электрический разъем FPDM.


1. Подсоедините кабель заземления аккумулятора.
   См.: Отключение и подключение аккумуляторной батареи (414-01) .


1. ПРИМЕЧАНИЕ: Выполните визуальное изображение Key ON Engine OFF (KOEO). проверка на наличие утечек топлива перед завершением проверки давления в топливной системе тест.

   ПРИМЕЧАНИЕ: После завершения проверки давления топливной системы, откройте сливной клапан на комплекте для проверки давления топлива и отпустите остатки топлива в подходящую емкость перед снятием инструмента.

   Проверьте давление в топливной системе, чтобы убедиться, что оно находится в пределах указанный диапазон. Для получения дополнительной информации см. Технические характеристики в этой секции.
