Ford Escape: Бамперы / Разборка и сборка - Накладка переднего бампера

Специальные инструменты) / Общее оборудование

РАЗБОРКА

1. Снимите кожух переднего бампера.
   См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).

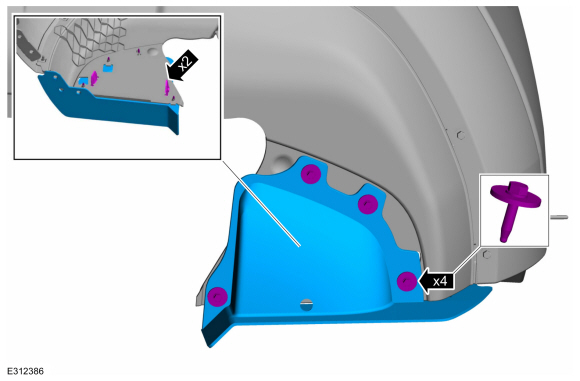

1. С обеих сторон.
   Выверните винты, освободите защелки и снимите отражатель камней.
   Крутящий момент: 18 фунтов на дюйм (2 Нм)

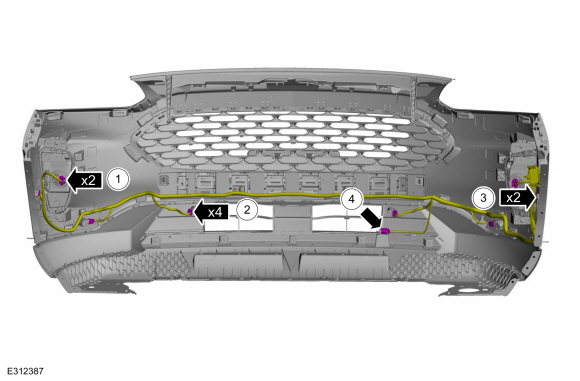

1. 1. Отсоедините электрические разъемы противотуманных фар.

   2. Отсоедините электрические разъемы переднего датчика системы помощи при парковке.

   3. Отсоедините электрические разъемы переднего датчика системы помощи при парковке.

   4. Отсоедините электрический разъем датчика температуры окружающего воздуха.

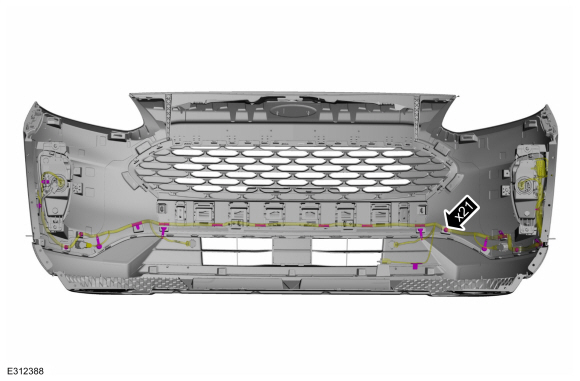

1. Отделите направляющие жгута, фиксаторы жгута и снимите жгут накладки переднего бампера.


1. Если есть, с обеих сторон.
   Снимите винты и блок противотуманных фар.


1. С обеих сторон.

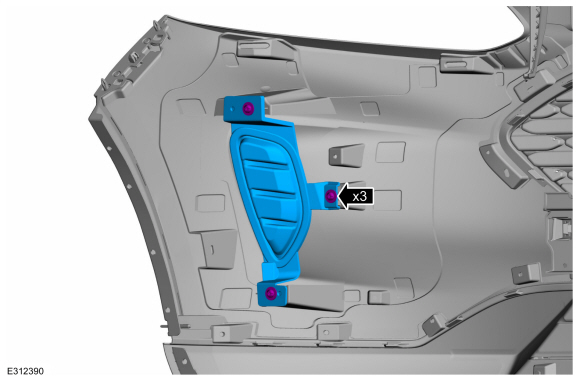

   Снимите винты и рамку противотуманной фары.


1. ПРИМЕЧАНИЕ: При установке датчиков убедитесь, что изолирующие кольца установлены правильно.

   Если есть.
   Снимите передние датчики помощи при парковке и передние датчики активной помощи при парковке.

   1. Отпустите вкладки.

   2. Снимите передние датчики помощи при парковке и передние датчики активной помощи при парковке с кронштейна.


1. Отсоедините и снимите датчик температуры окружающего воздуха.


1. Освободите защелки и снимите усиление кожуха переднего бампера.

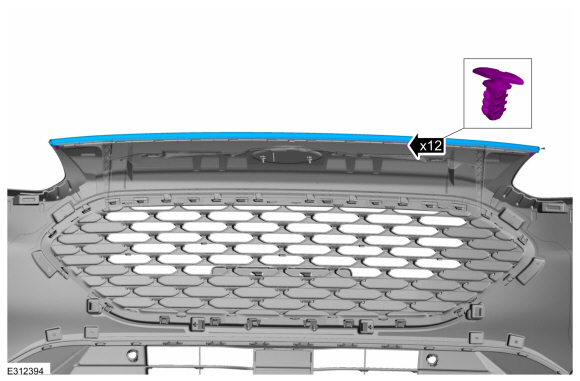

1. Освободите штифты отделки и снимите уплотнитель капота.


1. Освободите фиксаторы и снимите кронштейн крепления усилителя облицовки переднего бампера.


1. Если есть.

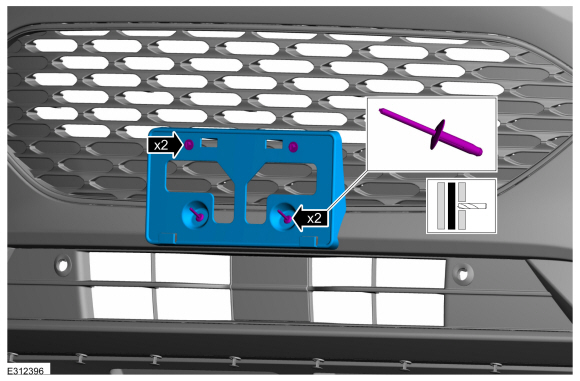

   Просверлите заклепки и снимите кронштейн номерного знака.


1. Выверните винты и закройте панель радиатора.

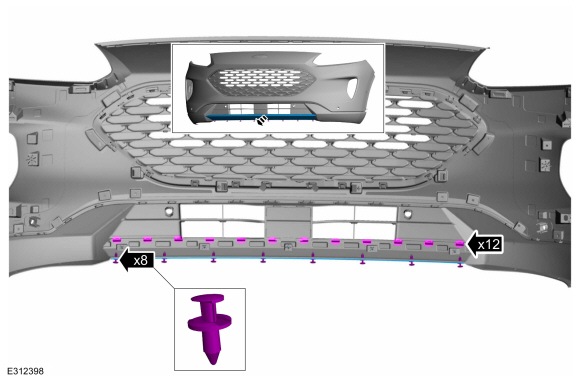

1. Удалите нажимные штифты, освободите выступы и снимите защитную накладку переднего бампера.

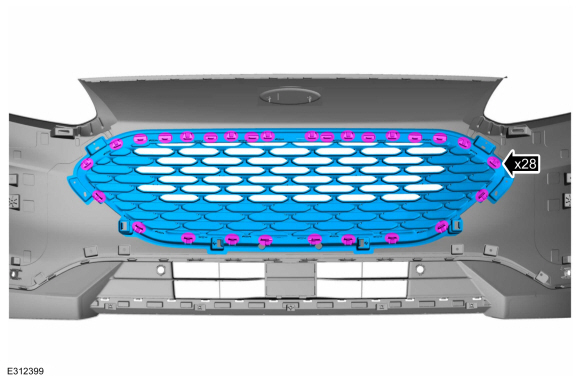

1. Освободите фиксаторы и снимите решетку радиатора.


1. Просверлите заклепки, освободите выступы и снимите нижнюю панель облицовки бампера.


1. Снимите нажимные гайки и эмблему крышки переднего бампера.
   Используйте общее оборудование: фен.

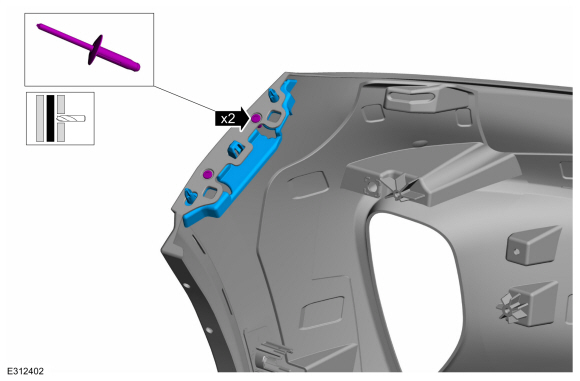

1. С обеих сторон.
   Просверлите заклепки и снимите кожух переднего бампера с кронштейном крыла.


СБОРКА

1. Для сборки выполните процедуру разборки в обратном порядке.


1. Отрегулировать противотуманную фару.
   См.: Регулировка передних противотуманных фар (417-01 Наружное освещение, Общие процедуры).
