Руководство по ремонту Форд Эскейп 2020-2023 гг.
/
Силовой агрегат
/
Двигатель
/
Охлаждение двигателя
/ Описание и работа — Охлаждение двигателя — Расположение компонентов
Ford Escape: Охлаждение двигателя / Описание и работа — Охлаждение двигателя — Расположение компонентов

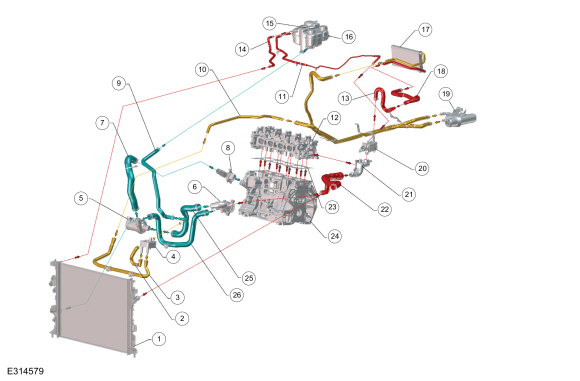

ПРИМЕЧАНИЕ: Температура охлаждающей жидкости зависит от температуры окружающей среды и нагрузки. Указанные температуры относятся к температуре окружающей среды 38° C (100° F). Красный стрелки указывают на температуру выше 90° C (194° F), оранжевые стрелки указывают температуру приблизительно 90°C (194°F), синие стрелки указывают на температуру ниже 90° C (194° F).
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Радиатор |
| 2 | Выпускной шланг масляного радиатора двигателя |
| 3 | Впускной шланг масляного радиатора двигателя |
| 4 | Масляный радиатор двигателя (при наличии) |
| 5 | Насос охлаждающей жидкости |
| 6 | Корпус термостата |
| 7 | Шланг выхода охлаждающей жидкости |
| 8 | Крышка отверстия насоса охладителя блока цилиндров |
| 9 | Шланг дегазационного баллона к двигателю |
| 10 | Верхний шланг охладителя высоковольтной батареи |
| 11 | Соединитель шланга баллона дегазации |
| 12 | Крышка цилиндра |
| 13 | выходной патрубок радиатора рециркуляции отработавших газов |
| 14 | Переливной шланг радиатора |
| 15 | Крышка сброса давления |
| 16 | Бутылка Дега |
| 17 | Сердцевина нагревателя |
| 18 | Впускной шланг радиатора отопителя |
| 19 | Выхлопной теплообменник |
| 20 | охладитель рециркуляции отработавших газов |
| 21 | Переходник патрубка выхода охлаждающей жидкости |
| 22 | Верхний патрубок радиатора |
| 23 | Прокладка головки блока цилиндров |
| 24 | Цилиндрический блок |
| 25 | Впускной шланг охлаждающей жидкости |
| 26 | Нижний патрубок радиатора |

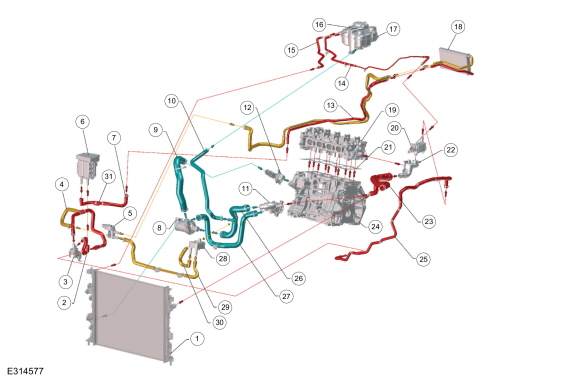

ПГЭМ
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Радиатор |
| 2 | Выходной шланг насоса охлаждающей жидкости отопителя салона |
| 3 | Насос охлаждающей жидкости отопителя салона |
| 4 | Впускной шланг насоса охлаждающей жидкости отопителя салона |
| 5 | Клапан управления охлаждающей жидкостью охладителя трансмиссионной жидкости |
| 6 | Подогреватель охлаждающей жидкости кабины |
| 7 | Выпускной шланг отопителя охлаждающей жидкости салона |
| 8 | Насос охлаждающей жидкости |
| 9 | Шланг выхода охлаждающей жидкости |
| 10 | Шланг дегазационного баллона к двигателю |
| 11 | Корпус термостата |
| 12 | Крышка отверстия насоса охлаждающей жидкости блока цилиндров |
| 13 | Верхний шланг охладителя высоковольтной батареи |
| 14 | Соединитель шланга баллона дегазации |
| 15 | Переливной шланг радиатора |
| 16 | Крышка сброса давления |
| 17 | Бутылка Дега |
| 18 | Сердцевина нагревателя |
| 19 | Крышка цилиндра |
| 20 | охладитель рециркуляции отработавших газов |
| 21 | Прокладка головки блока цилиндров |
| 22 | Адаптер выходного разъема охладителя |
| 23 | Верхний патрубок радиатора |
| 24 | Цилиндрический блок |
| 25 | Шланг отопителя в сборе |
| 26 | Впускной шланг охлаждающей жидкости |
| 27 | Нижний патрубок радиатора |
| 28 | Масляный радиатор двигателя (при наличии) |
| 29 | Впускной шланг масляного радиатора двигателя |
| 30 | Выпускной шланг масляного радиатора двигателя |
| 31 | Датчик температуры охлаждающей жидкости отопителя салона |
Описание и работа — Охлаждение двигателя — Работа системы и описание компонентов
Работа системы
Охлаждающая жидкость двигателя течет в основном от двигателя к контуру радиатора.
и обратно к насосу охлаждающей жидкости. Охлаждающая жидкость подается от насоса охлаждающей жидкости
через блок двигателя и головки цилиндров...
